Connecteur IDE (40-1 pin PRI_IDE)
Connecteur IDE (40-1 pin PRI_IDE)
Ce connecteur est destiné à un câble Ultra DMA 133/100/66. Le câble Ultra
DMA 133/100/66 possède trois connecteurs: un bleu, un noir, et un gris.
Connectez l'interface bleue au connecteur IDE primaire de la carte mère, puis
sélectionner un des modes ci-dessous pour configurer vos périphériques.
Un périphérique
Deux
périphériques
•
•
Si un périphérique quelconque est configuré sur "Cable-Select," assurez-vous
que tous les autres jumpers des périphériques possèdent la même configuration.

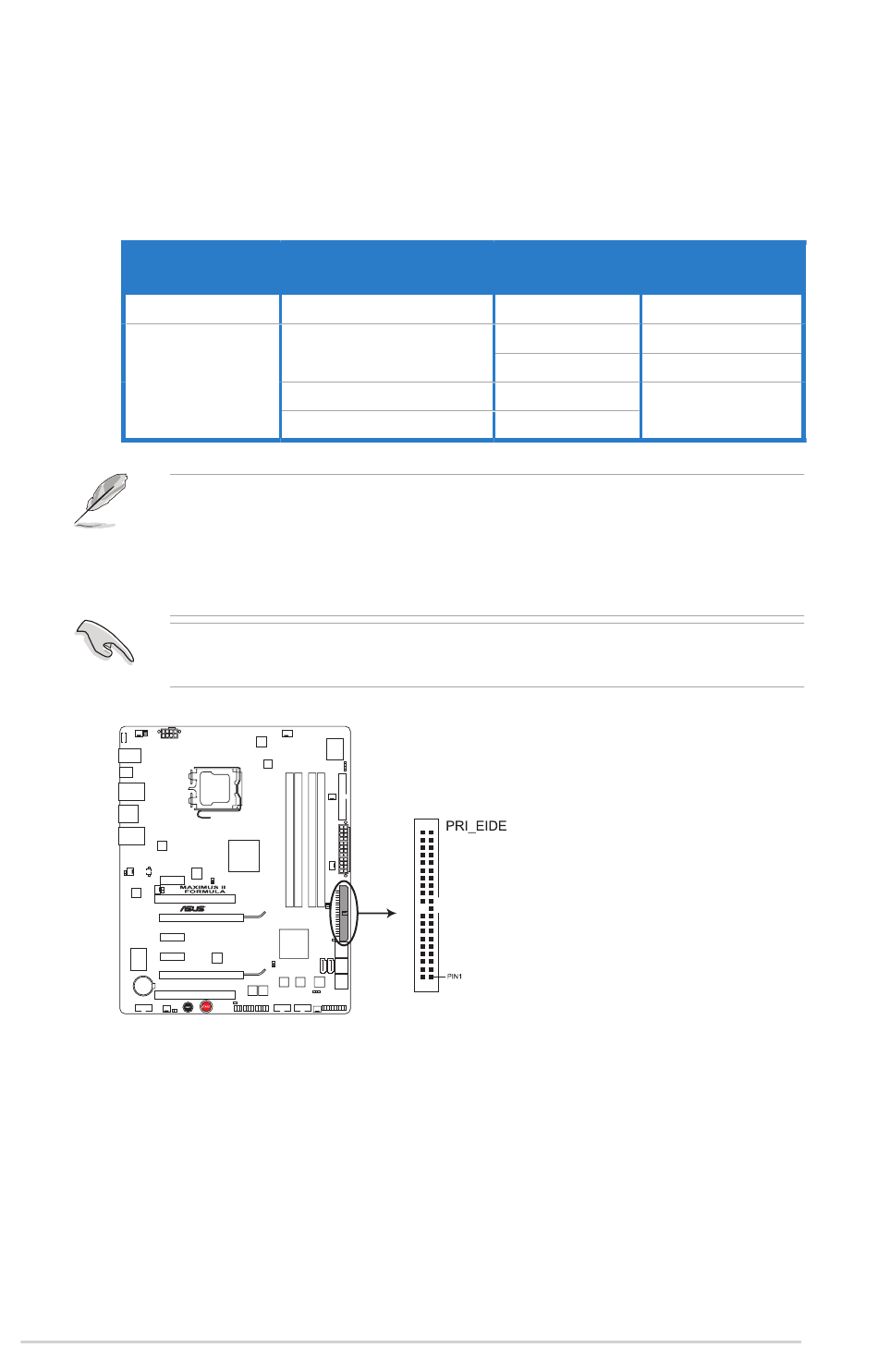

Connecteur IDE de la MAXIMUS II FORMULA
2-24
Paramètres de jumper
Cable-Select ou Maître
Cable-Select
Maître
esclave
La broche 20 du connecteur IDE a été retirée pour correspondre à
l'ouverture obturée du connecteur du câble Ultra DMA. Ceci vous évite une
mauvaise insertion du câble IDE.
Utilisez le câble 80-conducteurs pour les périphériques Ultra DMA
133/100/66 IDE.
Mode du (des)
périphérique(s)
-
Maître
esclave
Maître
esclave
Note: Orientez les marques rouges du câble
du lecteur IDE sur la PIN 1
Chapitre 2 : Informations sur le matériel
Connecteur
Noir
Noir
Gris
Noir ou gris
