Toro TITAN Instructions De Montage page 2

de déplacement vers l'extérieur à la position point
mort et serrez le frein de stationnement.
2. Arrêtez le moteur et enlevez la clé de contact.
3. Attendez que la machine soit refroidie avant de
commencer la procédure.
4. Relevez le tablier de coupe en position de transport.
Soulevez l'avant de la machine et soutenez-la avec
des chandelles ou un support équivalent.
PRUDENCE
Ne vous fiez pas uniquement à des crics
mécaniques ou hydrauliques pour soulever la
tondeuse aux fins d'entretien ou de révision; cela
pourrait être dangereux. Les crics mécaniques
ou hydrauliques peuvent ne pas offrir un soutien
suffisant ou peuvent lâcher et laisser retomber la
machine, et causer ainsi des blessures.
Ne vous fiez pas uniquement à des crics
mécaniques ou hydrauliques comme support.
Utilisez des chandelles adéquates ou un support
équivalent.
5. Déposez et conservez les protège-courroie et les
fixations.
6. Déposez la lame avec précaution. Manipulez toujours
les lames avec des gants ou en les enveloppant dans
un chiffon, et toujours avec prudence. Examinez la
lame et affûtez-la ou remplacez-la au besoin.
7. Déposez et conservez la poulie.
8. Déposez le logement d'axe existant. Conservez
toutes les fixations et l'axe, comme illustré à la
Figure 1. Mettez au rebut la rondelle et la protection
de roulements existants montrés à la Figure 1.
9. Montez le logement d'axe fourni dans ce kit sur le
tablier de coupe et serrez les vis à un couple de 23 à
28 Nm (200 à 250 po-lb) (Figure 1).
10. Appliquez du produit antigrippant de qualité
alimentaire (par ex. graisse Mobil® HTS) entre
l'axe et les roulements. N'utilisez pas de produit
antigrippant à base de cuivre ou de nickel.
11. Posez l'axe, une rondelle neuve, la poulie et un écrou
d'axe. Serrez l'axe à un couple de 102 à 115 Nm (75
à 85 lb-pi).
12. Appliquez du lubrifiant sur le filetage du boulon de
lame pour prévenir le grippage au besoin. Utilisez un
produit antigrippant à base de cuivre de préférence.
La graisse est un produit de substitution acceptable.
Reposez la lame et la poulie, comme illustré à la
Figure 1. Pour plus d'informations sur le montage de
la lame, reportez-vous au Manuel de l'utilisateur.
13. Montez les protège-courroies.
14. Retirez les chandelles et abaissez la machine.
1
2
3
4
5
6
7

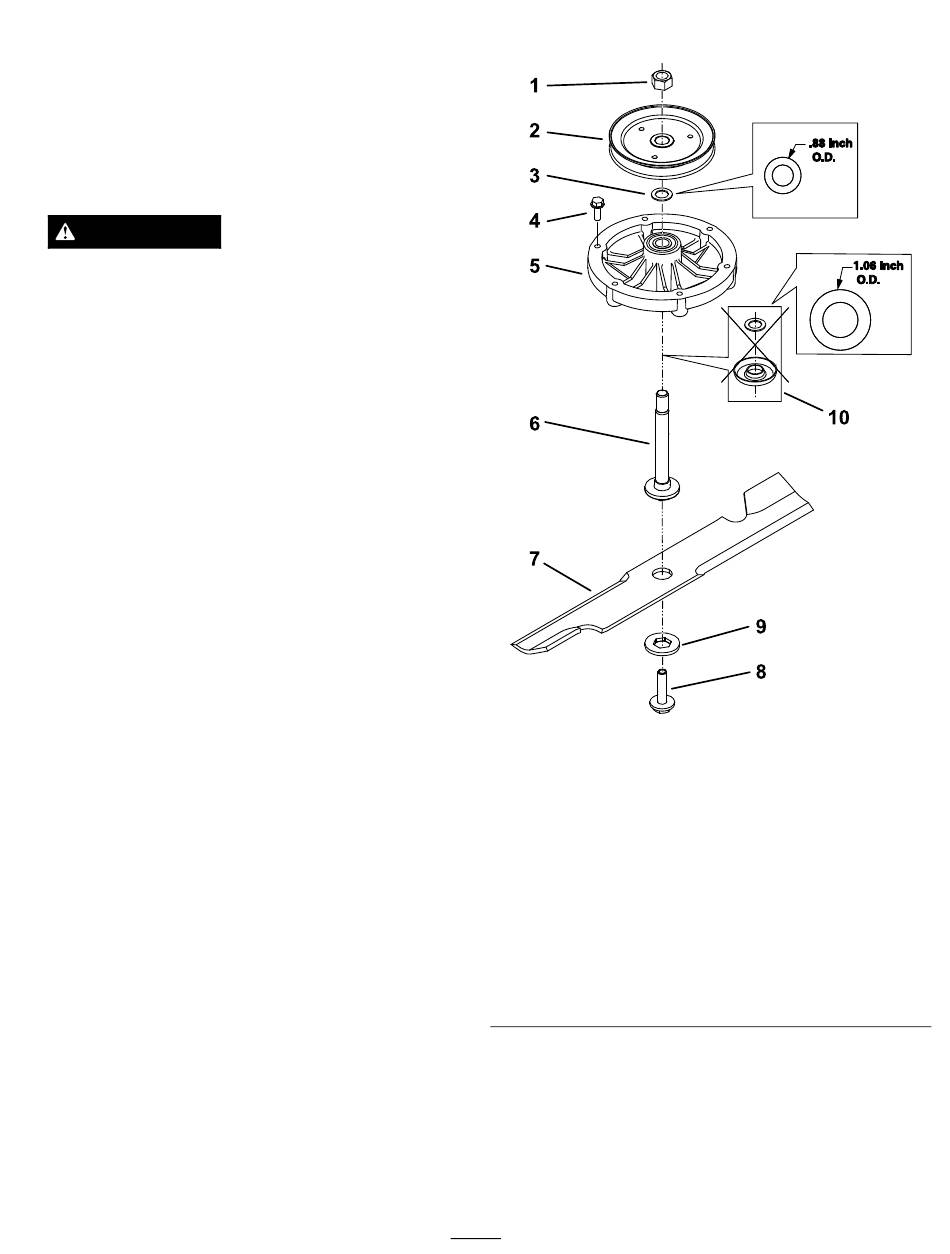

1. Serrez l'écrou d'axe à un
couple de 102 à 115 Nm
(75 à 85 lb-pi).
2. Poulie
3. Rondelle plate neuve
4. Serrez le boulon d'axe à
un couple de 23 à 28 Nm
(200 à 250 lb-pi).
5. Logement de l'axe
2
10
9
8
Figure 1
6. Axe – graissez avec du
produit antigrippant de
qualité alimentaire (par ex.
graisse Mobil® HTS)
7. Lame
8. Boulon de lame – serrez à
un couple de 43 à 57 Nm
(32 à 42 pi-lb).
9. Rondelle d'entraînement
hexagonale
10. Déposez la rondelle et la
protection de roulements
existantes
