Sommaire des Matières pour Sterilor XP

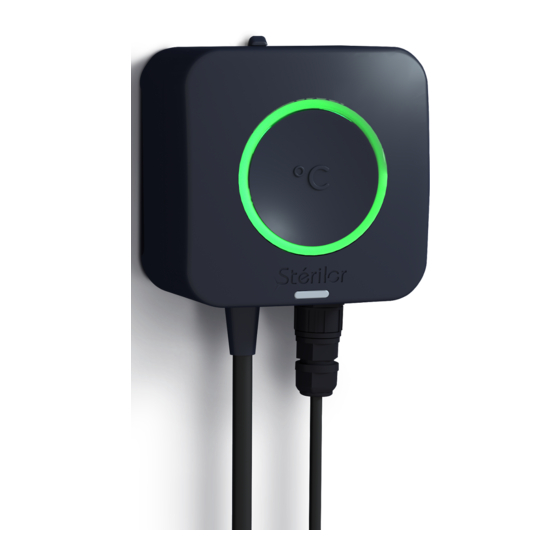

- Page 1 Notice d’installation Stérilor XP et d’utilisation Température...
-
Page 2: Table Des Matières
6.2 | Le mode démonstration ..............2.6 | Installation du module 2 accessoires raccordé au vase d’électrolyse .. 6.3 | Mises à jour des softs de l’équipement Stérilor XP (sauf Connect) .. 2.7 | Installation du coffret ............... 6.4 | L’assistance aux professionnels ............ -
Page 3: Découverte De L'appareil
Modularité et connectivité : composez l’installation qui répond à votre besoin, sans risquer de vous tromper. Optez pour un traitement complet tout de suite ou bien faites-le évoluer au gré de vos envies et de votre budget. Les modules Stérilor XP sont autonomes, complémentaires, interconnectés entre eux en Bluetooth. Stérilor XP Sel Stérilor XP... -
Page 4: Normes Et Réglementations
• Bande de fréquence Bluetooth Low Energy de 2 402 MHz à 2 480 MHz • Longueur du câble d’alimentation : 1,80 m • Plage de température ambiante : 0 °C < t °C < +55 °C • Longueur du câble de sonde Température : 2,00 m • Indice de protection : IP66 • Alimentation électrique : 230 VAC Stérilor XP Température... -
Page 5: Principe De Fonctionnement Du Module Stérilor Xp Température
Lorsque la température de l’eau de la piscine atteint ou dépasse 34 °C, un message d’alerte apparaît. Le boîtier Température informe l’électrolyseur XP de stopper la production de chlore lorsque la température de la piscine est inférieure ou égale à 15 °C. -
Page 6: Possibilités De Configuration Du Vase Et Des Modules
1 Découverte de l’appareil Possibilités de configuration du vase et des modules 1.5 | La cellule Stérilor doit être installée tête de raccordement vers le bas Stérilor XP Température... -
Page 7: Accessoires Disponibles En Option
KAQ4030 KAQ4107 Vanne avec raccords Module 2 portes-accessoires Module 5 portes-accessoires avec raccords Ø 50 mm et Ø 63 mm avec raccords Ø 50 mm et Ø 63 mm pour vidange ou prélèvement pour une analyse de l’eau KAQ4103 KAQ4104 KAQ4279 Stérilor XP Température... -
Page 8: Préconisations Concernant La Qualité De L'eau
6,8 et 7,6 Alcalinité T.A.C. entre 80 et 150 ppm Dureté TH entre 150 et 250 ppm Chlore libre entre 0,3 et 1,5 ppm Stabilisant Maxi 30 mg/l Sel (si Électrolyseur XP) Entre 3,5 et 5 g/l Stérilor XP Température... -
Page 9: Préconisations Du Fabricant
• Utiliser l’eau du réseau de ville pour le remplissage du bassin. • Pas de remplissage avec de l’eau de forage, de puits ou de pluie. • Contrôler la qualité de l’eau avant la mise en place de votre Stérilor XP Température. • Contrôler IMPÉRATIVEMENT... -
Page 10: Installation De L'appareil
Coffret lecture température Support mural 3 vis et 3 chevilles pour Notice avec le câble d’alimentation l’installation du coffret 230 VAC Porte-sonde et joint Module 2 portes-accessoires Sonde de température avec ses raccords (Ø 50 mm et Ø 63 mm) Stérilor XP Température... -
Page 11: Le Matériel Nécessaire Pour L'installation
• Un crayon • Une scie • Toile à poncer pour ébavurer (grain fin) • Décapant PVC • Colle PVC/ABS haute performance • Chiffon • Perceuse + foret Ø 5 mm • Tournevis cruciforme • Pince à dénuder Stérilor XP Température... -
Page 12: Possibilité 1 : Installation Du Module 2 Accessoires
Bonde de fond Coffret de filtration Pompe à chaleur Filtre 230 VAC Collecteur Pompe Vers égout Skimmers DEUX CHOIX D’INSTALLATION DE LA SONDE TEMPÉRATURE : • Soit installée sur le module indépendant • Soit raccordée avant le vase d’électrolyse Stérilor XP Température... -
Page 13: Possibilité 2 : Installation Du Module 2 Accessoires
Bonde de fond Coffret de filtration Pompe à chaleur Filtre Bypass 230 VAC Collecteur Pompe Vers égout Skimmers DEUX CHOIX D’INSTALLATION DE LA SONDE TEMPÉRATURE : • Soit installée sur le module indépendant • Soit raccordée avant le vase d’électrolyse Stérilor XP Température... -
Page 14: Installation Du Module Indépendant 2 Accessoires
POSSIBILITÉ D’INSTALLER LE MODULE INDÉPENDANT DU VASE D’ÉLECTROLYSEUR • Installer le module après filtre mais avant tous traitements • La sonde Température peut être positionnée à la verticale ou à l’horizontale, tête de mesure vers le bas ou vers le haut. Stérilor XP Température... -
Page 15: Installation Du Module 2 Accessoires Raccordé Au Vase D'électrolyse
Sonde • Installer le module en amont du vase d’électrolyse. Température • La sonde Température peut être positionnée à la verticale, à l’horizontale, tête de mesure vers le bas ou vers le haut. Stérilor XP Température... -
Page 16: Installation Du Coffret
électrique. Niveau Couper l’alimentation électrique avant de faire le raccordement. Coffret de filtration en monophasé Coffret de filtration en triphasé Alimentation Alimentation coffret coffret Température Température 230 VAC 230 VAC DANGER ÉLECTRIQUE Stérilor XP Température... -
Page 17: Raccordement De La Sonde Température
• Raccorder le connecteur 2 pôles de la sonde au connecteur 2 pôles du coffret • Serrer l’écrou manuellement • Ne pas utiliser d’outil pour le serrage Écrou de serrage Connecteur 2 pôles de la sonde Connecteur 2 pôles du coffret Stérilor XP Température... -
Page 18: Mise En Place De L'application Stérilor Xp
3 3 Mise en place de l’application Stérilor XP L’application Stérilor XP N.B. : le pilotage des appareils XP 3.1 | par l’application mobile STÉRILOR XP requiert OBLIGATOIREMENT un Smartphone connecté à Internet. SIMPLE FONCTIONNELLE INTUITIVE Stérilor XP ERGONOMIQUE Connect Stérilor XP Température... -
Page 19: Téléchargement De L'application Stérilor Xp
Mise en place de l’application Stérilor XP Téléchargement de l’application Stérilor XP 3.2 | L’application Stérilor XP est disponible sur Google Play et App Store. Vous pouvez la télécharger… Stérilor XP AS Pool À partir de la version Android 7.0 QR Code pour le téléchargement de... -
Page 20: Fonctionnement Sans Stérilor Xp Connect
3 Mise en place de l’application Stérilor XP Fonctionnement sans Stérilor XP Connect 3.3 | Pilotage local des appareils avec le Bluetooth d’un téléphone connecté à internet. Stérilor XP Température... -
Page 21: Fonctionnement Avec Stérilor Xp Connect
3 Mise en place de l’application Stérilor XP Fonctionnement avec Stérilor XP Connect 3.4 | Pilotage distant des appareils par le Wi-Fi de la Box via un téléphone connecté à internet. Stérilor XP Température... -
Page 22: Création D'un Compte Installateur Ou Utilisateur
Mise en place de l’application Stérilor XP Création d’un compte Installateur ou Utilisateur 3.5 | Lors de la première installation des produits de la Gamme XP, le professionnel ou le propriétaire doit créer un compte. Suivre les étapes : Informations importantes : •... -
Page 23: Création D'un Compte Piscine
Vous pouvez avoir accès à la notice complète de votre La création d’une piscine permet d’identifier votre bassin et d’en déterminer les appareil, suivre les étapes caractéristiques. Vous pouvez autoriser des personnes à utiliser l’application Stérilor XP pour votre piscine. Suivre les étapes : Créer une piscine Saisir le nom de votre Accès à... -
Page 24: L'adresse De Ma Piscine
3 Mise en place de l’application Stérilor XP L’adresse de ma piscine 3.7 | Le renseignement du lieu de la piscine permet d’avoir quelques informations météorologiques sur la page principale de l’application. Appuyer sur le symbole Cliquer sur Adresse Les informations météo... -
Page 25: Mon Bassin/Mes Équipements
Mise en place de l’application Stérilor XP Mon bassin/mes équipements 3.8 | Les informations techniques de Ma piscine permettent une bonne configuration de l’équipement Stérilor XP par rapport à la configuration de la piscine. Appuyer sur le symbole Sélectionner Mes équipements Sélectionner Mon bassin... -
Page 26: Installation Appareil/Application Stérilor Xp
Ajouter un nouvel appareil l’appareil à appairer (4 chiffres) indiqué connecté sur le dessous du coffret et Continuer Retour à la Home Page Le coffret est maintenant appairé. Vous êtes sur la Home Page de l’application Stérilor XP. Stérilor XP Température... -
Page 27: Appairage D'un Autre Coffret À L'application
Ajouter un nouvel appareil (4 chiffres) indiqué connecté sur le dessous du coffret et Continuer Sélectionner l’appareil à Retour à la Home Page appairer Le coffret est maintenant appairé. Vous êtes sur la Home Page de l’application Stérilor XP. Stérilor XP Température... -
Page 28: Identification De La Sonde Installée
4 L’installation appareil/application Stérilor XP Identification de la sonde installée 4.3 | Vous devez identifier la sonde installée à l’aide de son QR Code. Connexion à internet obligatoire. Sélectionner le produit à scanner et appuyer sur le carré Flasher le QR code présent •... -
Page 29: Affichage De La Température
4 L’installation appareil/application Stérilor XP Affichage de la Température 4.4 | AFFICHAGE INFORMATIONS de la température de la MÉTÉOROLOGIQUES piscine Renseigner l’adresse précise du lieu de la piscine Stérilor XP Température... -
Page 30: Calibration Manuelle De La Température De L'eau
4 L’installation appareil/application Stérilor XP Calibration manuelle de la température de l’eau 4.5 | Il peut être nécessaire de calibrer la sonde Température lorsqu’il y a un écart d’affichage par rapport à la température réelle du bassin. Lire les consignes pour la calibration Valider en appuyant sur Appuyer sur l’indication... -
Page 31: Mon Compte Stérilor Xp
5 5 Mon compte Stérilor XP Suppression d’un appareil de l’application 5.1 | Vous pouvez supprimer un appareil de votre application (pour supprimer : Propriétaire ou Invité avec le Droit « Utilisateur avancé »). Appuyer sur le symbole Sélectionner Cliquer sur l’appareil Cliquer sur L’appareil est... -
Page 32: Inviter Un Utilisateur
5 Mon compte Stérilor XP Inviter un utilisateur 5.2 | Seul le propriétaire peut inviter un utilisateur sur une piscine. • Niveau Consultant = visualisation de l’affichage, pas de modification possible Cet utilisateur aura 3 niveaux d’accès : • Niveau Utilisateur = modification des paramètres 1 niveau •... -
Page 33: Rejoindre Une Piscine
L’invité : la piscine est déjà existante, vous souhaitez la rejoindre pour pouvoir visualiser ou modifier les paramètres en fonction du statut autorisé. Vous devez créer un compte personnel sur l’application Stérilor XP. Ensuite, suivre les étapes : Appuyer sur le symbole Sélectionner... -
Page 34: Modifier Le Droit D'accès À Un Invité
5 Mon compte Stérilor XP Modifier le droit d’accès à un invité 5.4 | Seul le propriétaire peut modifier un droit d’accès utilisateur • Niveau Consultant = visualisation de l’affichage, pas de modification possible sur une piscine. Cet utilisateur aura 3 niveaux d’accès : •... -
Page 35: Transmission De La Gestion À Un Nouveau Propriétaire
5.5 | Lorsque le professionnel a fini son installation et le paramétrage des appareils de la Gamme XP, il doit transférer ses droits au propriétaire de la piscine. Seul un invité déjà utilisateur de la piscine peut prétendre au statut de Propriétaire. -
Page 36: Transmissions De La Gestion De La Piscine À Un Nouveau Propriétaire (Suite)
Transmissions de la gestion de la piscine à un nouveau propriétaire (suite) Lorsque le professionnel a fini son installation et le paramétrage des appareils de la Gamme XP, il doit transférer ses droits au propriétaire de la piscine. Seul un invité déjà utilisateur de la piscine peut prétendre au statut de Propriétaire. -
Page 37: Sélectionner Une Autre Piscine
5 Mon compte Stérilor XP Sélectionner une autre piscine 5.6 | Vous pouvez gérer plusieurs piscines avec le même compte. Particulier : maxi 3 piscines / Professionnel : illimité. Appuyer sur le symbole Appuyer sur Sélectionner la piscine Affichage de la piscine Mes piscines concernée... -
Page 38: Modifier Ou Déconnecter Mon Compte
5 Mon compte Stérilor XP Modifier ou déconnecter mon compte 5.7 | Si une modification des informations du compte est nécessaire, Pour une déconnexion de votre compte, suivre les étapes à : suivre les étapes puis Appuyer sur le symbole... -
Page 39: Informations De Mon Installation
Mentions Légales. C.G.U. Conditions générales d’utilisation. Permet d’accéder et de lire toutes les informations légales. Notices d’utilisations Accès à toutes les notices de la Gamme Stérilor XP. Mises à jour régulières pour être informé de l’évolution du produit. Stérilor XP Température... -
Page 40: Le Mode Démonstration
La Home Page est en Valider l’accès à la démo mode démonstration. Vous pouvez visualiser les Après la Démo, vous devrez Ouvrir à nouveau différents menus. à nouveau accéder à votre votre accès personnel Sélectionner Quitter Démo compte Stérilor XP. Stérilor XP Température... -
Page 41: Mises À Jour Des Softs De L'équipement Stérilor Xp (Sauf Connect)
6 Informations de mon installation Mises à jour des softs de l’équipement Stérilor XP 6.3 | (sauf Connect) Mise à jour des appareils (sauf Connect) : la mise à jour ATTENTION du logiciel du produit permet de bénéficier des nouvelles Si vous êtes équipé... -
Page 42: L'assistance Aux Professionnels
Stérilor. Appuyer sur Générer un code Possibilité de prendre la main à distance sur l’application. Transmettre le code au Arrêter la connexion Possibilité de visualiser technicien Stérilor l’installation à distance. Stérilor XP Température... -
Page 43: États Et Anomalies
7 7 États et anomalies Les historiques 7.1 | L’historique permet d’avoir un aperçu de l’état de fonctionnement de votre équipement Stérilor XP. Sélectionner Historique Cliquer sur l’appareil concerné La courbe indique les variations de lecture de la température de la... -
Page 44: Code Couleur Coffret : État De Fonctionnement
Code couleur coffret : état de fonctionnement 7.2 | Indicateur couleur Application Smartphone : Mesure de la température de l’eau connectée en BLE au boîtier Calibration sonde Température Démarrage du Stérilor XP Température Indication dans la plage autorisée XP Température Ou Connexion avec le Connect Fixe Fixe... -
Page 45: Code Couleur Coffret : Diagnostics De Fonctionnement
Contrôler l’état de la Ouvrir le volet ou l’abri de la piscine. sonde. Si nécessaire, remplacer la sonde Faire fonctionner la filtration en continu. (possibilité d’étalonner la sonde, voir sur la notice). Auto Acquittable Stérilor XP Température... -
Page 46: Entretien Et Garantie
• Contrôler l’état de la sonde Température, de son câble ainsi que son connecteur. HIVERNAGE : • Couper le disjoncteur 6A prévu pour le raccordement du Stérilor XP Température au coffret de filtration. • Nettoyer, rincer la sonde à l’eau claire. -
Page 47: Garantie De L'appareil
Pour un Service Après-Vente, le client doit se rapprocher de son revendeur professionnel selon la procédure en vigueur. Tout renvoi de matériel pour expertise se fait en port payé. Le numéro de série de votre Stérilor XP Température doit être indiqué sur votre facture par votre revendeur. Conserver votre facture d’achat pour faire valoir votre garantie. -
Page 48: Nous Contacter
ZAC de la Rouvelière - 72700 SPAY - FRANCE N° de série S.A.S. au capital de 300 000 € - SIRET 400 916 979 000034 - Code APE 2223Z - FR 314 0091 6979 © NextPool - Tous droits réservés - 2021 SR-12-288-1/06-2021 Stérilor XP Température...
