Manuels Connexes pour REED R8080
Sommaire des Matières pour REED R8080
- Page 1 Rich Black - 20/20/20/100 R8080 Modèle Sonomètre/enregistreur Only if you REALLY need them: Manuel d’utilisation reedinstruments 1-877-849-2127 | info@reedinstruments.com www.reedinstruments.com...
-
Page 2: Table Des Matières
Table des Matières Sécurité ..................3 Caractéristiques ................4 Spécifications ................4-5 Description de l’instrument ............6 Mode d’emploi ................7-9 Maintien de la valeur Max/Min ............. 7 Arrêt automatique ............... 8 Rétroéclairage ................8 Réglage de la date et de l’heure ..........8 Enregistrement chronologique des données........ -
Page 3: Sécurité
Sécurité Veuillez lire attentivement les consignes de sécurité avant d’essayer de mettre sous tension l’instrument ou d’effectuer toute action d’entretien de l’instrument. Utilisez l’instrument uniquement tel que spécifié dans ce manuel, autrement, la garantie fournie par l’instrument risque d’être compromise. •... -
Page 4: Caractéristiques
Caractéristiques • Rencontre la norme IEC 61672-1 Classe 2 • Enregistre jusqu’à 64,000 points de données (1Mo) • Espace sonore dynamique de 60 dB dans chaque gamme • Horloge en temps réel et calendrier • Pondération temporelle rapide / lente •... -
Page 5: Rapide Et Lente
Yellow - 0/27/100/0 123 Yellow Red - 10/100/100/5 485 Red Yellow - 0/27/100/0 Pour service ou information sur ce produit ou tout autre produit REED, 123 Yellow communiquez avec REED Instruments à l’adresse info@reedinstruments.com Blue - 100/80/30/5 534 Blue 1-877-849-2127 | info@reedinstruments.com... -
Page 6: Description De L'instrument

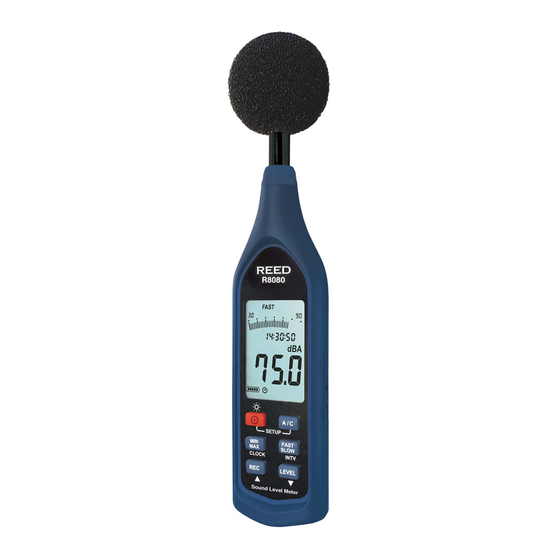

Description de l’instrument Pare-vent Afficheur Bouton d’alimentation/ de rétroéclairage Bouton valeur MAX/MIN / Heure Bouton flèche vers le Haut/ Enregistrement Bouton de pondération fréquentielle /de configuration Bouton de pondération temporelle / d’intervalle Bouton flèche vers le Bas /Gamme de niveau sonore Microphone 10. -
Page 7: Mode D'emploi
Mode d’emploi Appuyez sur le bouton d’alimentation pour mettre l’instrument sous tension. Pour fermer l’instrument, appuyez et tenez enfoncé le bouton d’alimentation. Appuyez sur le bouton de pondération temporelle pour choisir le temps de réponse désiré. Si la source sonore consiste en de brefs éclatements, réglez la réponse à... -
Page 8: Arrêt Automatique
Arrêt automatique Par défaut, lorsque l’instrument est sous tension, il est sous le mode hors tension automatique. L’instrument se mettra hors tension de lui-même après 30 minutes d’inactivité. La mise hors tension automatique est désactivée pendant un enregistrement ou lorsque l’instrument est branché... -
Page 9: Enregistrement Chronologique Des Données
Enregistrement chronologique des données Mettez l’instrument sous tension et choisissez le temps de réponse et la pondération fréquentielle pour vos mesures. Appuyez sur le bouton d’enregistrement pour commencer l’enregistrement chronologique de vos mesures. Appuyez de nouveau sur le bouton d’enregistrement pour arrêter l’enregistrement des données. -
Page 10: Logiciel D'enregistrement Chronologique Des Données
Logiciel d’enregistrement chronologique des données Comprend: 1 CD d’installation 1 câble micro USB Spécifications du système: Windows XP / Vista / 7 / 8 Matériel minimal requis: Un PC ou NoteBook avec CD-Rom Au moins 50 Mo d’espace de disque dur Installation du logiciel Insérez le CD du logiciel dans le lecteur de disque CD. -
Page 11: Tracé Graphique
Tracé graphique Voyez l’image en dessous pour la référence de positionnement pour la barre d’outils, les statistiques 1 et 2 et le curseur A et B. Double cliquez sur le graphique pour ouvrir le dialogue optionnel là où vous pouvez per- sonnaliser le style du graphique. -
Page 12: Vue D'ensemble Du Curseur Graphique
Vue d’ensemble du curseur graphique Le graphique comporte deux lignes verticales appelées CURSEUR A et CURSEUR B. L’heure et la valeur de mesure sont affichées sur le côté supérieur droit de chaque curseur. Pendant que le curseur normal est sélectionné, cliquez et faites glisser CURSEUR A ou B et déplacez-le à gauche ou à... -
Page 13: Guide De Démarrage Rapide
Le premier ensemble de données s’affichera sur le graphique et se mettra sous forme de tableau sur le côté droit lorsque vous cliquez sur un autre ensemble de données. Guide de démarrage rapide Enregistrement des données en temps réel en ondulation graphique Mettez sous tension l’instrument et branchez-le à... -
Page 14: 485 Red
Blue - 100/80/30/5 534 Blue Yellow - 0/27/100/0 123 Yellow Pour service ou information sur ce produit ou tout autre produit REED, Red - 10/100/100/5 485 Red Yellow - 0/27/100/0 123 Yellow communiquez avec REED Instruments à l’adresse info@reedinstruments.com... -
Page 15: 534 Blue
Procédures d’étalonnage L’instrument hors tension, appuyez et tenez enfoncé le bouton MAX/MIN. Mettez l’instrument sous tension et CAL 94 dB s’affichera à l’écran. Insérez délicatement le microphone dans le calibrateur. Appuyez sur les flèches vers le HAUT et vers le BAS pour augmenter ou diminuer le chiffre à...
