Manuels Connexes pour REED R5003
Sommaire des Matières pour REED R5003

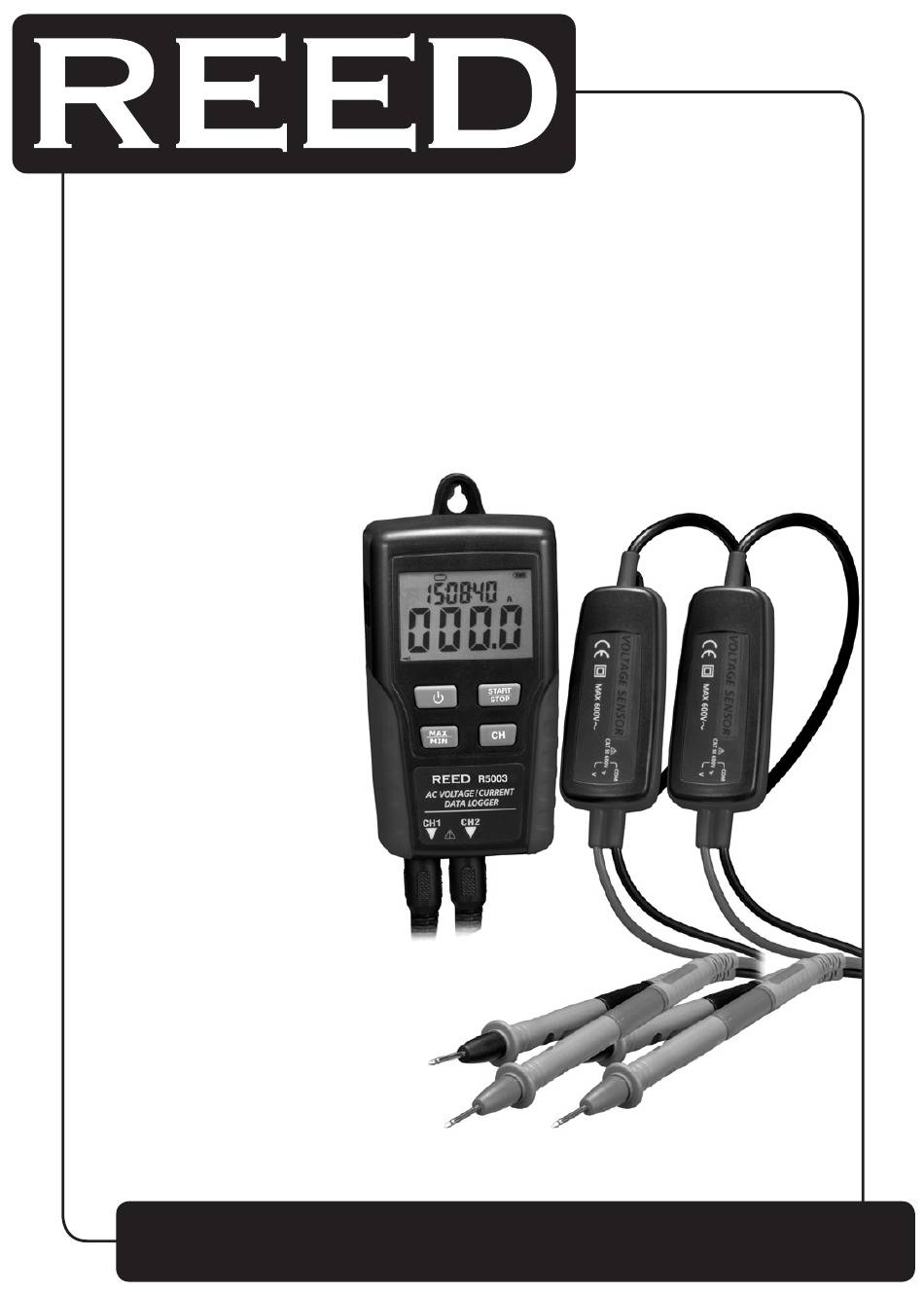

- Page 1 Black R5003 Modèle Pantone 534 Blue - 100/80/30/5 Enregistreur de données Pantone 485 Red - 10/100/100/5 Pantone 123 Yellow - 0/27/100/ d’intensité/de tension TRMS Manuel d’utilisation reedinstruments...
-
Page 2: Table Des Matières
Table des Matières Sécurité ..................3 Caractéristiques ................4 Spécifications ................4-5 Description de l’instrument ............5-6 Mode d’emploi ................7-8 MAX/MIN ..................7 Arrêt automatique ............... 7 Enregistrement ................8 Logiciel de l’enregistreur de données ........8-13 Description du menu principal ..........9-10 Fonctionnement ................ 10 Télécharger et stocker les données ........11-12 Caractéristiques du graphique ..........12-13 Blue - 100/80/30/5... -
Page 3: Sécurité
Lors du nettoyage, n’utilisez pas de produits abrasifs ni de solvants sur le compteur. Utilisez uniquement un chiffon humide et un détersif doux. Pour service ou information sur ce produit ou tout autre produit REED, communiquez avec REED Instruments à l’adresse info@reedinstruments.com Blue - 100/80/30/5... -
Page 4: Caractéristiques
Caractéristiques • Entrées à 2 voies pour l’enregistrement simultané du courant de fuite, du courant de charge et de la tension • Surveillance et journalisation des données (tension/tension, courant/ courant ou tension/courant) sur de longues périodes • Simplicité du transfert des données vers un ordinateur à des fins de consultation et d’évaluation •... -
Page 5: Spécifications Électriques
Adaptateur secteur: 9V, 0.5A Ouverture du bras de serrage courant: 0.5” (12.7mm) Indication d’entrée ouverte: “LO” s’affiche sur l’écran ACL Indication de pile faible: Symbole de pile apparaît dans ACL Alimentation: 4 piles AAA et 1 pile bouton CR de 3V our la mémoire (CR2032 ou équivalent) Consommation électrique: 5 jours (environ) -
Page 6: Description De L'appareil
Description de l’appareil Écran ACL Port USB Prise de l’adaptateur Bras de serrage courant secteur alternatif Bouton ON/OFF 10. Déclenchement de l’ouverture du bras Bouton MAX/MIN 11. Prise CH Prises des entrées de Blue - 100/80/30/5 Pantone 534 Blue la voie 12. -
Page 7: Mode D'emploi
Mode d’emploi Configurez l’enregistreur de données en utilisant le logiciel fourni. Voir la section “Logiciel de l’enregistreur de données” pour plus d’informations. Raccordez les fils d’essai de tension ou les sondes de courant à la source AC, ou placez les mâchoires de serrage sur un seul conducteur pour des mesures de courant AC allant jusqu’à... -
Page 8: Enregistrement
Enregistrement Après avoir réglé le mode d’enregistrement dans le logiciel (voir la sec- tion “Logiciel de l’enregistreur de données” pour plus d’informations), appuyez sur le bouton START/STOP pendant plus de 4 secondes pour lancer l’enregistrement. L’icône “REC” s’affichera sur l’écran pour indiquer que l’enregistrement a commencé. -
Page 9: Description Du Menu Principal
Description du menu principal File Save - Enregistrer les données enregistrées sur l’ordinateur Open - Ouvrir un fichier enregistré Print Setup - Modifier l’imprimante et les options d’impression Print Preview - Aperçu avant impression du graphique ou de la liste Print - Imprimer le graphique ou la liste Instrument Correct Time - Modifier la date et l’heure de l’enregistreur de... -
Page 10: Fonctionnement
Help About - Afficher les informations de version du logiciel de l’enregistreur de données Help Topics - Afficher le document d’aide du logiciel Fonctionnement Date et heure exactes Si vous jugez que la date ou que l’heure de l’enregistreur de données sont erronés, cliquez sur l’icône afin d’ouvrir la boîte de dialogue de réglage correspondante. -
Page 11: Télécharger Et Stocker Les Données
Télécharger et stocker les données Pour transférer des données de l’enregistreur de données vers l’ordinateur: Raccordez l’enregistreur de données à l’ordinateur à l’aide du câble USB. Si ce n’est déjà fait, ouvrez le logiciel de l’enregistreur de données. Cliquez sur l’icône Un message ainsi que les boutons “Download”... -
Page 12: Caractéristiques Du Graphique
Importer des données à la liste Excel Cliquez sur l’icône pour importer les données dans une liste Excel. La feuille Excel contient les données et les valeurs temporelles spécifiques correspondant aux graphiques de données de chaque type. Imprimer le graphique et la liste Cliquez sur l’icône pour imprimer le graphique. - Page 13 Configuration des couleurs Pour modifier la couleur du graphique, cliquez sur le bouton “Colour Setup”. Vous pouvez modifier la couleur des données CH1 et CH2, la couleur du fond et la couleur de la grille. Affichage personnalisé Pour personnaliser les informations affichées sur le graphique, cliquez sur le bouton “View”.
