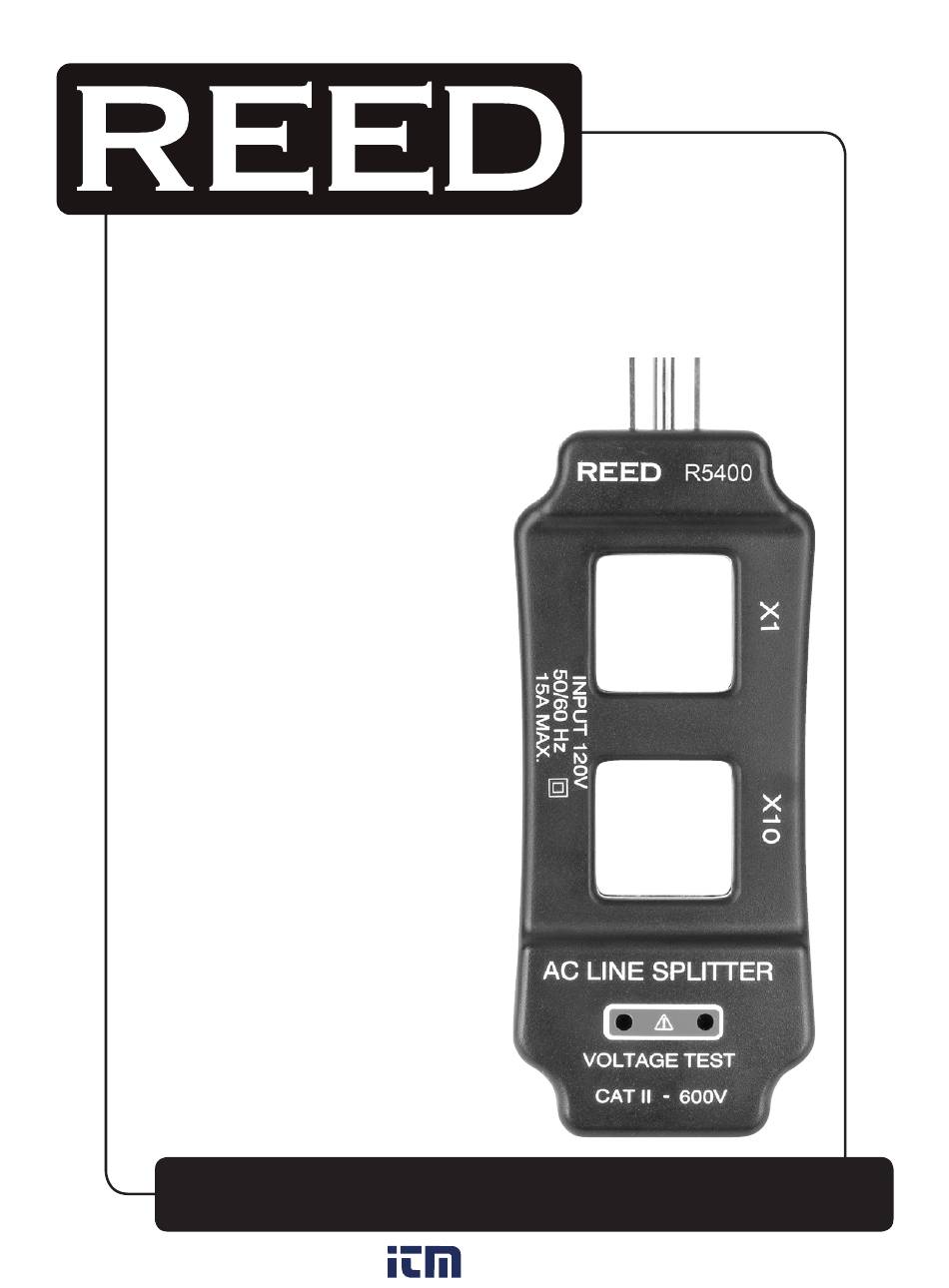

- Page 1 Rich Black - 20/20/20/100 R5400 Modèle Diviseur Only if you REALLY need them: de ligne c.a. Manuel d’utilisation reedinstruments 1.800.561.8187 information@itm.com www. .com...
- Page 2 7000’ (2000 m) maximum Dimensions: 5.25 x 2 x 1” (133 x 51 x 25mm) Blue - 100/80/30/5 4 Blue Yellow - 0/27/100/0 3 Yellow Poids: 5.8 oz (165g) Red - 10/100/100/5 5 Red Pour service ou information sur ce produit ou tout autre produit REED, Yellow - 0/27/100/0 3 Yellow communiquez avec REED Instruments à l’adresse info@reedinstruments.com Blue - 100/80/30/5 4 Blue reedinstruments Rich Black - 20/20/20/100 1.800.561.8187 information@itm.com www.
- Page 3 Consignes d’utilisation Le fractionneur de ligne fournit un moyen “d’ouvrir” proprement un cordon d’alimentation c.a. standard de 120V en vue de faire des mesures de cou- rant par type pince. Lorsqu’il est branché entre la prise murale de 120V c.a. et le dispositif sous l’essai, une pince ampèremétrique peut être fixée autour d’une des deux ouvertures d’essai du fractionneur. Une ouver- ture fournit une lecture de courant exclusive et l’autre fournit une lecture multipliée par 10 afin que le faible ampérage s’affiche avec une meilleure résolution sur la pince ampèremétrique. Mesures du courant Branchez le fractionneur de ligne c.a. dans le circuit «prise de courant» de 120V Branchez le cordon d’alimentation émanant de la charge dans la prise femelle du fractionneur de ligne c.a. Fermez les mâchoires de la pince ampèremétrique autour de l’un ou l’autre bras X1 ou X10 du fractionneur de ligne c.a. Si la position X1 est utilisée, lisez la mesure du courant directe- ment sur le compteur Si la position X10 est utilisée, divisez la lecture du compteur par 10 pour obtenir la mesure du courant réel Mesures de tension Branchez le fractionneur de ligne c.a. dans le circuit «prise de courant» de 120 V Insérez les fils d’essai du multimètre dans les deux connecteurs d’essai de tension Lisez la mesure de la tension sur le multimètre Blue - 100/80/30/5 4 Blue Yellow - 0/27/100/0 3 Yellow NOTE: Le cordon d’alimentation est fabriqué pour s’emboîter dans une Red - 10/100/100/5 5 Red...
- Page 4 Blue - 100/80/30/5 4 Blue Yellow - 0/27/100/0 3 Yellow Pour service ou information sur ce produit ou tout autre produit REED, Red - 10/100/100/5 5 Red Yellow - 0/27/100/0 3 Yellow communiquez avec REED Instruments à l’adresse info@reedinstruments.com Blue - 100/80/30/5 4 Blue reedinstruments Rich Black - 20/20/20/100 1.800.561.8187 information@itm.com www. .com...
