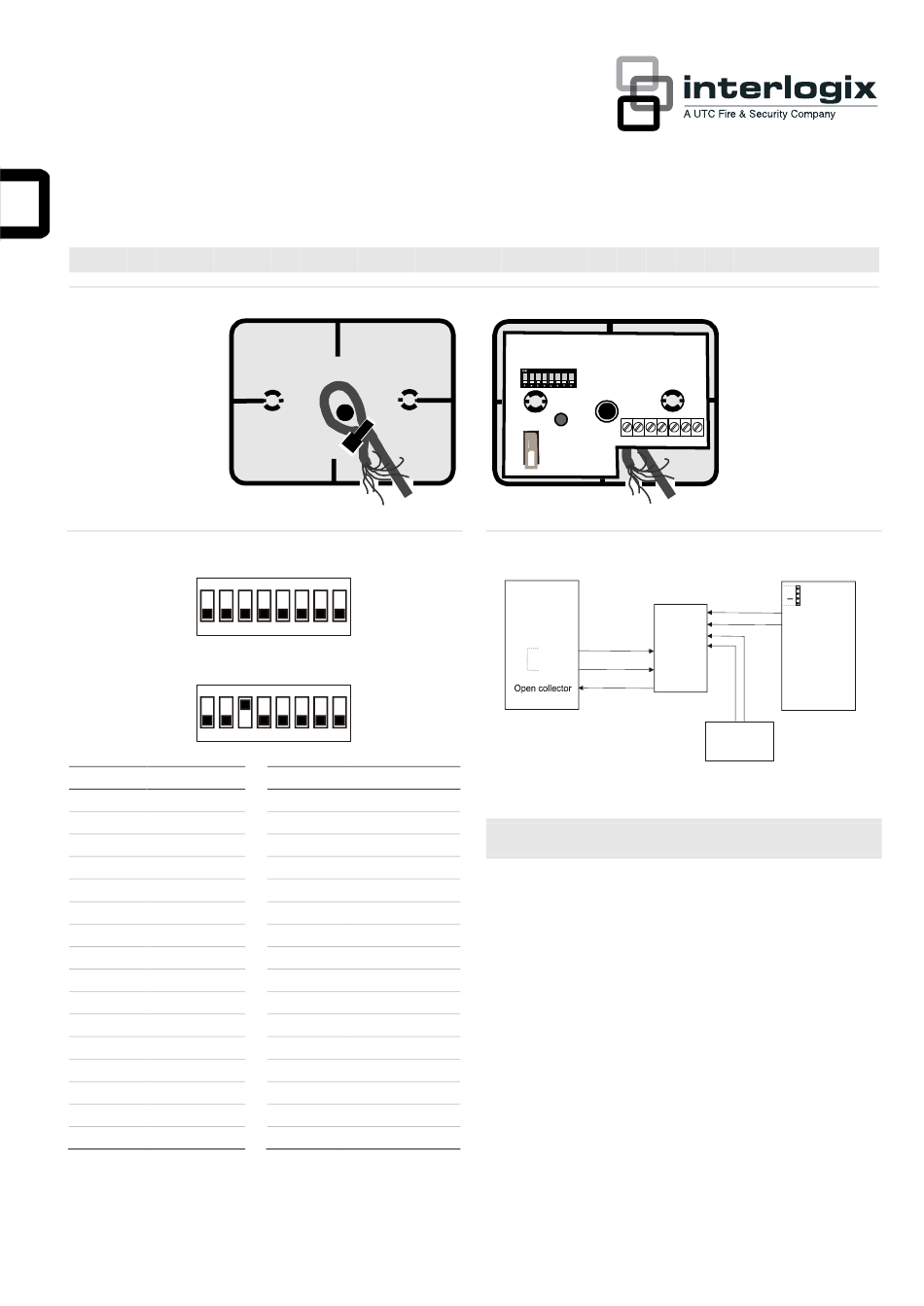

AD011 External PID Interface Installation Sheet
EN FR
IT
NL
1
2
Address 0:
ON
"1"
"0"
1 2 3 4
Address 4:
ON
"1"
"0"
1 2 3 4
Address
Setting
0
00000000
1
10000000
2
01000000
3
11000000
4
00100000
5
10100000
6
01100000
7
11100000
8
00010000
9
10010000
10
01010000
11
11010000
12
00110000
13
10110000
14
01110000
15
11110000
© 2013 UTC Fire & Security Americas Corporation, Inc.
5 6 7 8
5 6 7 8
Address
Setting
16
00001000
17
10001000
18
01001000
19
11001000
20
00101000
21
10101000
22
01101000
23
11101000
24
00011000
25
10011000
26
01011000
27
11011000
28
00111000
29
10111000
30
01111000
31
11111000
1 2 3 4 5 6 7
3
Detector
Input +
EOL
Input-
EN: Installation Sheet
Description

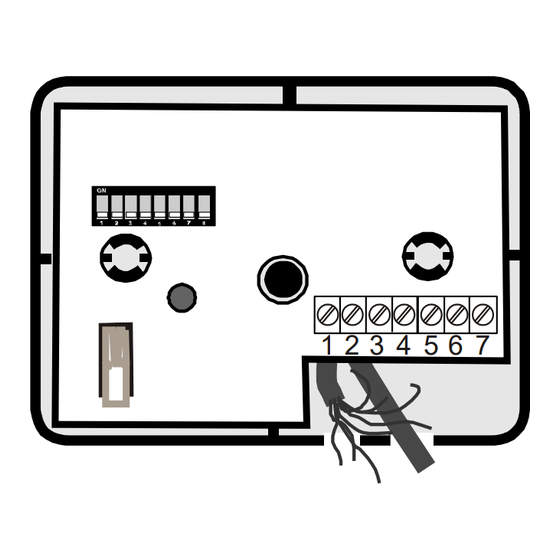

AD011 (see Figure 1) is designed as a universal external
interface for an addressable detector system. It connects a
generic detector with a dual loop (2-resistor configuration)
connection to the Advisor MASTER ATS1290 PID DGP. The
interface is equipped with one balanced input to connect the
alarm / tamper output of the detector and an open collector
output. This output can be used, for example, to enable /
disable the alarm LED on the detector (depending on the
detector's other functionalities, which can be programmed).
Device category
The AD011 is of the device category I/O, type 3 and will be
automatically recognised after learning the device into the
ATS1290 DGP. For more details about device categories and
types please refer to the ATS1290 manual.
P/N 149958999-3 (ML) • REV C • ISS 24DEC13
1 / 8
ATS1290 (DGP)
+
PID
+
AD011
-
1
Bus-
2
Bus +
3
4
5
6
7
-
+
Auxiliary
power
ATS control panel
