8. Taille du vase d'expansion et calcul de la pression de fonctionnement

(valide seulement pour une élévation jusqu'à 20m, sinon d'autres formules doivent être utilisées)
8.1 Velikost expanzní nádoby
La taille d'un vase d'expansion dans un système solaire doit être calculée en fonction de la différence de température
entre la température hivernale minimale (typiquement -20 °C) et la température estivale maximale, et en tenant compte
du volume du liquide caloporteur de tous les capteurs en cas de stagnation (la température maximale est atteinte en
absence de circulation du liquide et en présence d'une forte intensité de rayonnement solaire). Dans les systèmes
solaires avec circulation forcée, on utilise principalement des vases d'expansion à pression avec membrane résistante
au propylène glycol et une pression maximale de fonctionnement d'au moins 6 bar.
Voir le Tableau 2 pour le volume recommandé du vase d'expansion.
Nombre de
capteurs
3
4
5
6
8
9
10
12
Tableau 2: Volume recommandé du vase d'expansion
8.2 Calcul de la pression de fonctionnement du système
La pression dans un système solaire est calculée avac la formule suivante:
Ajuster la surpression en éliminant du liquide caloporteur, une fois le test de pression effectué.

8.3 Calcul de la pression initiale d'un vase d'expansion

Avant de remplir le circuit, ajuster la pression initiale dans le vase d'expansion à une valeur 0,5 bar inférieure à la
pression du système calculée précédemment.
Afin d'ajuster la surpression, il est possible d'utiliser un manomètre ordinaire pour pneumatiques automobiles qui
possède une plage de pression adéquate. Le vase d'expansion est équipé d'une valve ordinaire de pneumatique sous
son couvercle.

8.4 Exemples de calcul de la pression de fonctionnement et de la pression du vase d'expansion

8.4.1 Exemple de calcul de la pression de fonctionnement

La hauteur entre le manomètre et le milieu du champ de capteur:
La pression dans le système solaire doit être ajustée à la valeur suivante:
p =1,3 + (0,1 h) = 1,3 + (0,1 . 10) = 2,3 bar
Volume du vase
d'expansion
18
25
35
50
50
80
80
105
p = 1,3 + (0,1 h)
p...pression dans le système solaire [bar]
h...hauteur entre le manomètre et le milieu du champ de capteurs [m]
p = p - 0,5 [bar]
exp
h = 10m
Longueur maximale
des tubes
Maximum 50 m,
tubes d'entrée et de
sortie compris
- 21 -

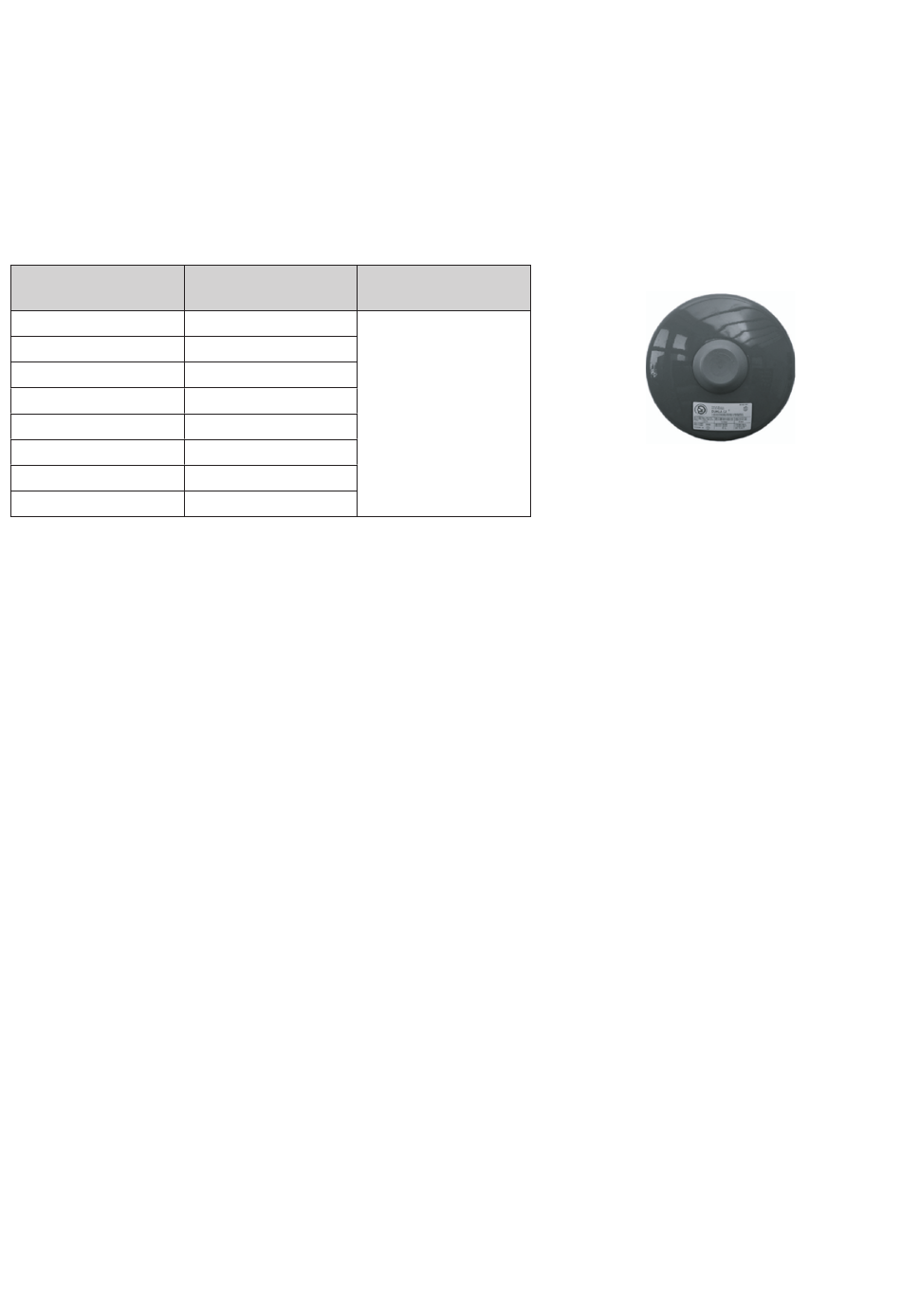

Fig. 28: Vase d'expansion
