4.2 Montage du support sur terrasse
Le support comprend deux profilés en aluminium, des équerres de support et des traverses de sûreté. Le nombre
d'équerres de support dépend du nombre de capteurs. Utiliser un équerre de support par capteur. Un seul couple de
traverses de sûreté est suffisant pour un profilé en aluminium de longueur jusqu'à 6,15 m.
• Placer les profilés sur la surface de montage et insérer les coulisseaux dans les rainures.
Distance entre les deux profilés = 1720 mm
Les diagonales des deux profilés doivent être de longueurs égales: D1 = D2

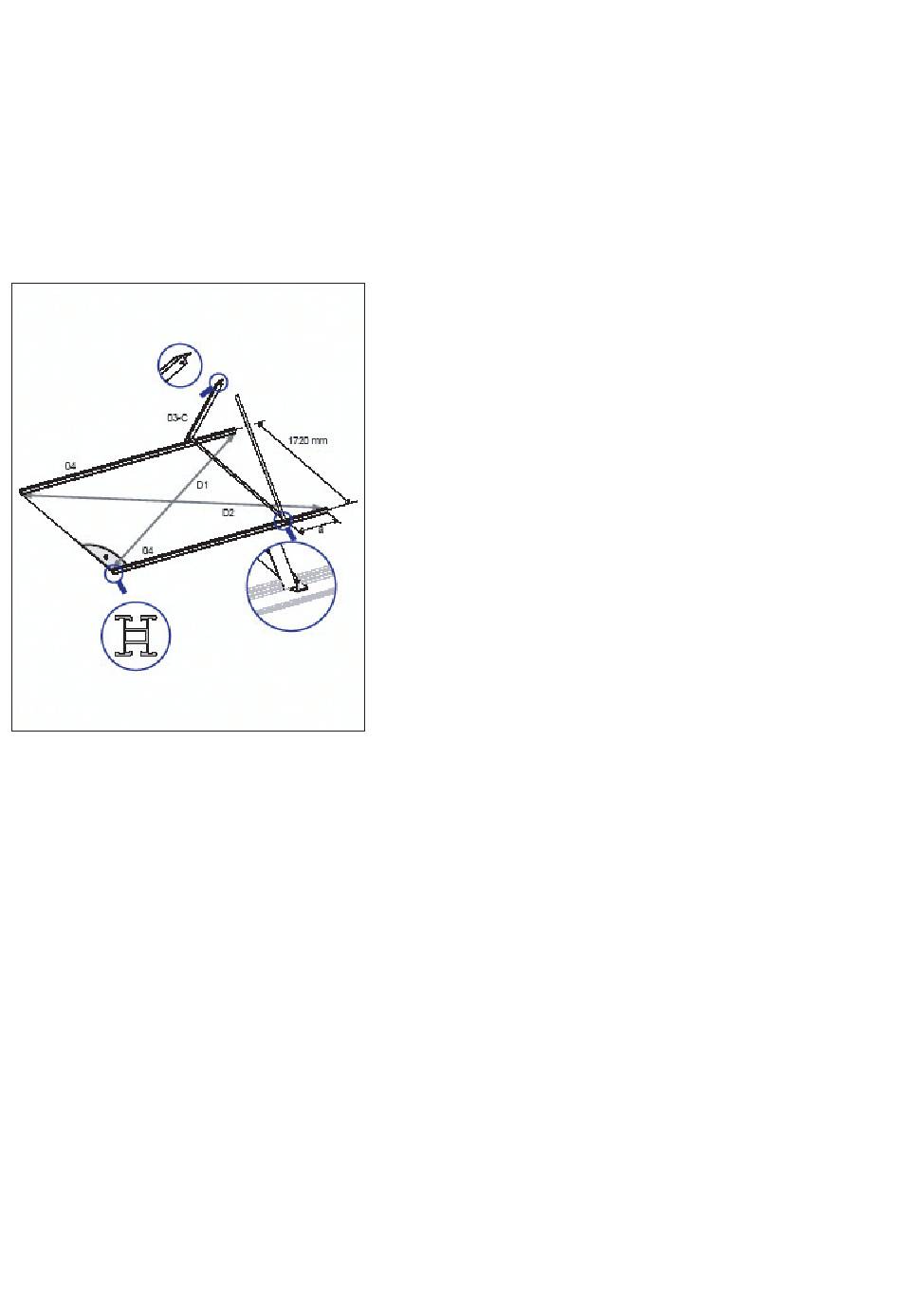

Fig. 16: Alignement des profilés et montage de la première équerre de support
• Les équerres de support sont prémontées avec deux vis. Fixer les extrémités mobiles des équerres avec une vis. La
distance entre la première équerre de support et l'extrémité du profilé de base est de a ≈ 500 mm.
• Fixer l'équerre de support au profilé en utilisant les vis à tête rectangulaire, les rondelles autobloquantes et les écrous.
Bloquer les vis dans la rainure du profilé de base en les faisant pivoter de 90° (voir fig. 17).
03-C
Equerre de support
04
Profilé en aluminium
