4. Montage en terrasse

4.1 Vue d'ensemble

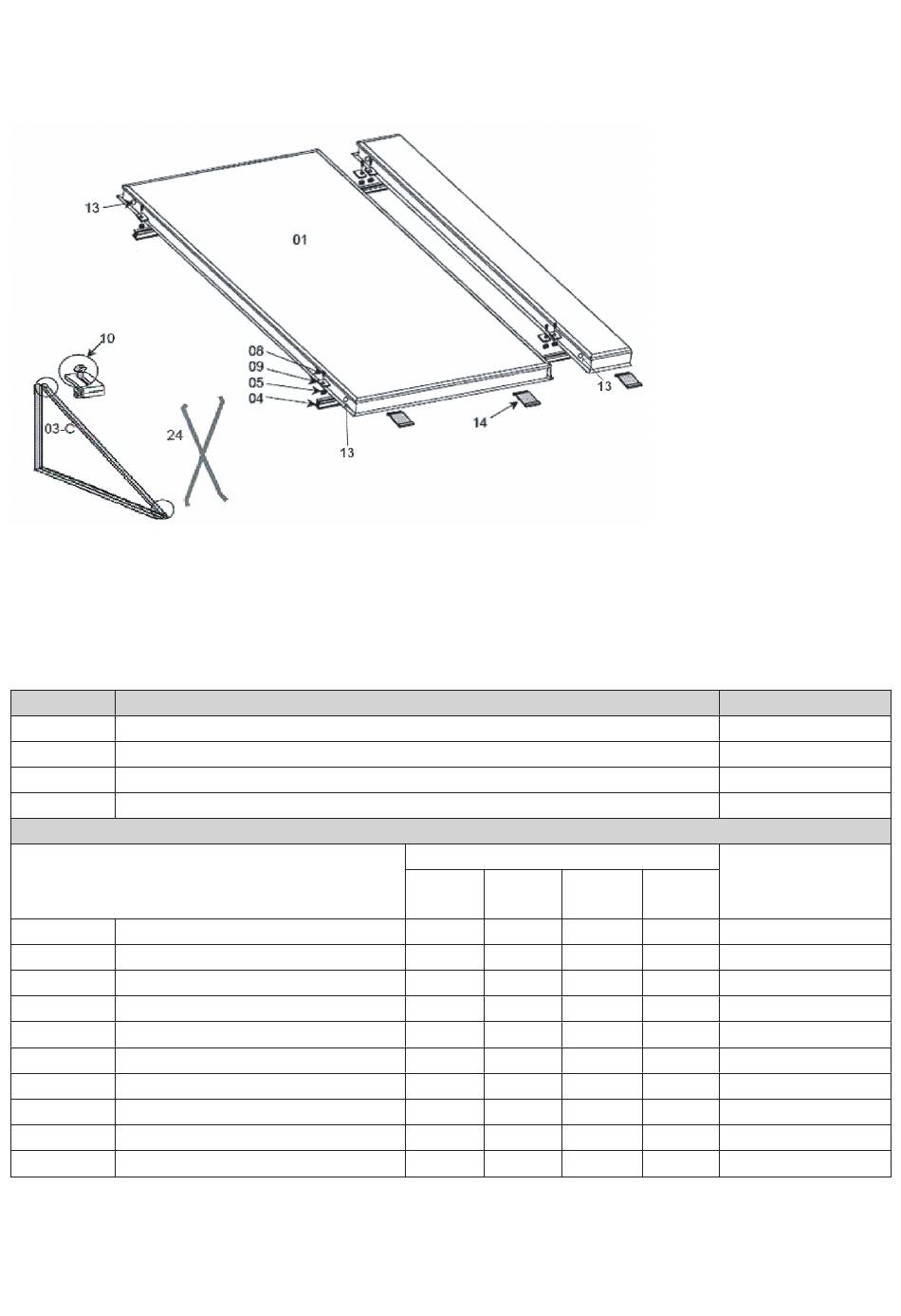

Fig. 14: Equerre de support et traverses de sûreté
Pièce n° Description
01 Capteur plan
03-C Equerre de support
24 Traverses de sûreté
13 Conduites de raccordement
04 Profilé en aluminium (2x)
05 Coulisseau M8 pour profilé de base
08 Vis M8x18 à tête creuse hexagonale
09 Lamelle de fixation
14 Crochet de sécurité
Conduites de raccordement
Isolation SSH 13x35
Ruban isolant
Compensateur
Conduites de raccordement 25-3/4"
Kits de fixation et de raccordement
Nombre de capteurs (code du kit)
2
(7712)
2,14m
8 x
8 x
8 x
4 x
2 x
0,75 m
1 m
- 13 -
Fig. 15: Un champ de capteurs
3 4
(7714) (7716) (7718)
3,205 m 4,4 m 5,46 m
12 x 16 x
12 x 16 x
12 x 16 x
6 x 8 x
4 x 4 x
1 m 2 m 2,5 m
1,5 m 2 m 2,5 m
2 x
4 x
Code
7103,7052
6859
6860
Code
5
6949
20 x 6925
20 x 7259
20 x 7271
10 x 7270
6 x 6894
7187
7227
2 x 6627
4 x 6804
