Renz RW 360 Instructions

Masquer les pouces

Publicité

Liens rapides

Télécharger ce manuel
BEDIENUNGSANLEITUNG ● OPERATION MANUAL ● MANUAL DE INSTRUCCIONES ● IINSTRUCTIONS ● NÁVOD K POUŽITÍ ●
GEBRUIKSAANWIJZING ● NÁVOD NA POUŽITIE ● ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
D
Kombinierte, Stanz- und Handbindemaschine
combined, punch and binding machine
E
Máquina combinada perforadora-encuadernadora
ESP
F
Machine à relier et perforer combinée
Kombinovaný děrovací a vázací přístroj
CZ
Pons- en inbindmachine
NL
SK
Kombinovaný dierovací a viazací prístroj
Переплетчик
RUS
Danke, dass Sie sich für ein RENZ-Produkt entschieden haben.
Thank you for choosing a RENZ product.
Gracias por haber escogido un producto RENZ.
Merci d'avoir choisi un produit RENZ.
Děkujeme Vám, že jste se rozhodli pro produkt značky RENZ.
Dank u wel, dat u voor een Renz product gekozen heeft.
Ďakujeme, že ste sa rozhodli pre výrobok spoločnosti RENZ.
Спасибо, что выбрали этот продукт RENZ.

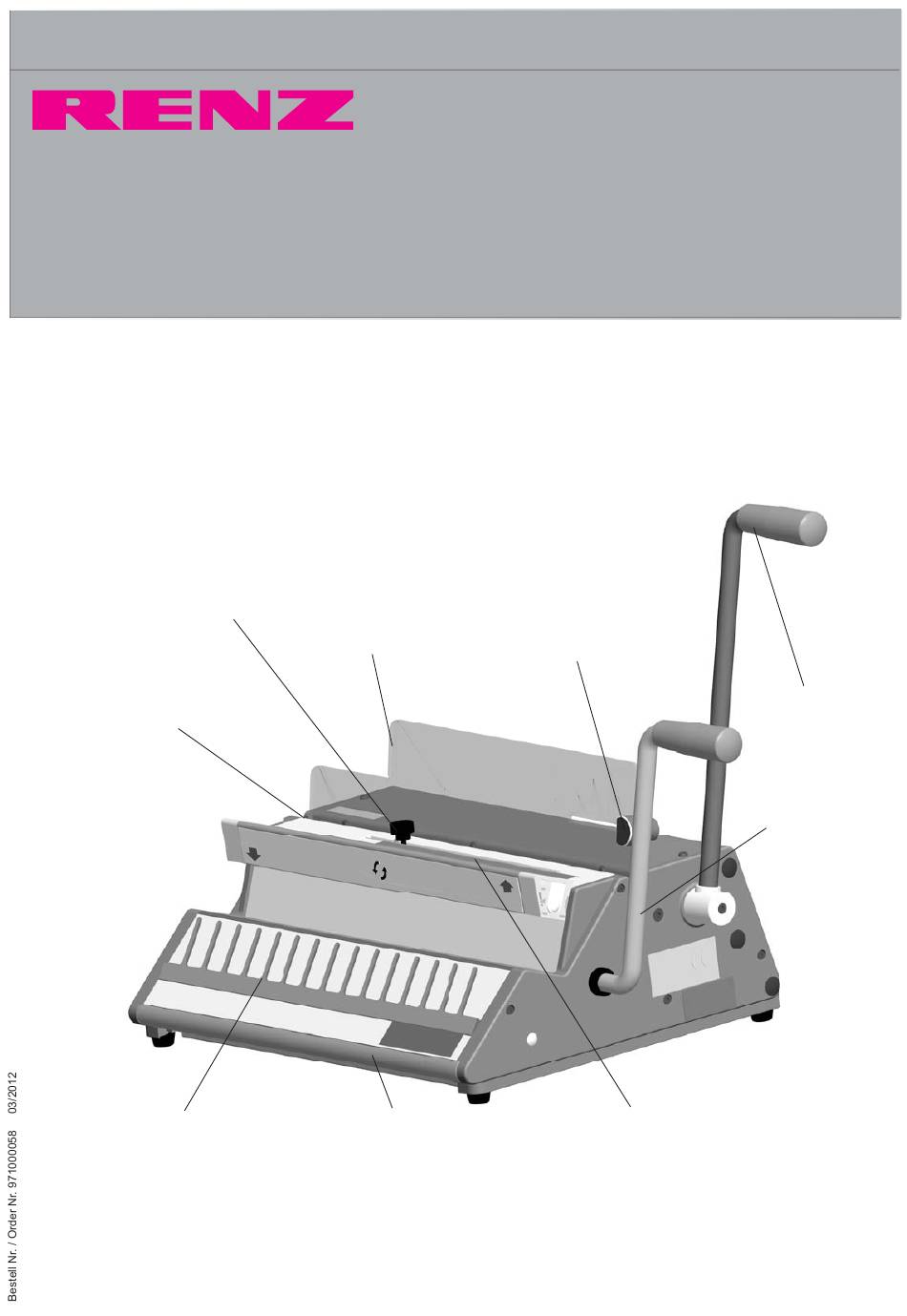

Klemmschraube für Maßstab
Attachment screw for adjusting slider
Tornillo de sujeción de la escala
Vis de serrage pour échelle graduée
Upínací šroub pro měřítko
Klemschroef voor maat
Upínacia skrutka pre meradlo
Шкала настройки
Stanzschacht
Punching shaft
Perfroración
Puits de perforation
Děrovací štěrbina
Ponsschacht
Dierovacia štrbina
Прижимная панель
Haltevorrichtung für Bindeelemente
Holding fi xture for binding elements
Dispositif d'insertion des éléments métalliques
Apertura del canutillo plastico
Upínací zařízení pro vázací prvky
Houder voor bindelementen
Upínacie zariadenie pre viazacie chrbty
Планка фиксатор пружины
RW 360
Meßskala
Papieranschlag mit Klemmschraube
Measuring scale
Paper guide with attachment screw
Escala de medición
Tope del papel con tornillo de sujeción
Echelle de mesure
Butée du papier avec vis de serrage
Měřící stupnice
Doraz papíru s upínacím šroubem
Maatindicator
Papieraanleg met klemschroef
Meracia stupnica
Zarážka papiera s upínacou skrutkou
Шкала диаметров пружины
Ограничитель бумаги
Abfallschublade
Waste drawer
Cajón de desperdicios
Tiroir à rognures
Zásuvka na odpad
Afvallade
Zásuvka na odpad
Лоток для отходов
3:1
Schließbalken mit abnehmbarer Schließleiste
Closing bar with removable closing rail
Barra de cierre con regleta desmontable
Barre de fermeture avec protection amovible
Uzavíratelný nosník s odnímatelnou uzavírací lištou
Pers balk met afneembare sluitrail
Uzavierateľný nosník s odnímateľnou uzavieracou lištou
Прижимная панель
www.renz.com
Teilung
Pitch
Paso
Pas
Dělení
Steek
Delenie
Деление
Stanzhebel
Punching lever
Palanca de perforación
Levier de perforation
Děrovací páka
Ponshendel
Dierovacia páka
Ручка перфорации
Bindehebel
Binding lever
Palanca de encuadernación
Levier de reliure
Vázací páka
Inbindhendel
Viazacia páka
Ручка зажима пружины

Publicité

loading

Manuels Connexes pour Renz RW 360

Sommaire des Matières pour Renz RW 360

  • Page 1 Merci d‘avoir choisi un produit RENZ. Děkujeme Vám, že jste se rozhodli pro produkt značky RENZ. Dank u wel, dat u voor een Renz product gekozen heeft. Ďakujeme, že ste sa rozhodli pre výrobok spoločnosti RENZ. Спасибо, что выбрали этот продукт RENZ.
