3. Insérez la grande extrémité du raccord cannelé de
flexible au bout du flexible (3/16 po) jusqu'à ce que le
raccord soit parfaitement engagé

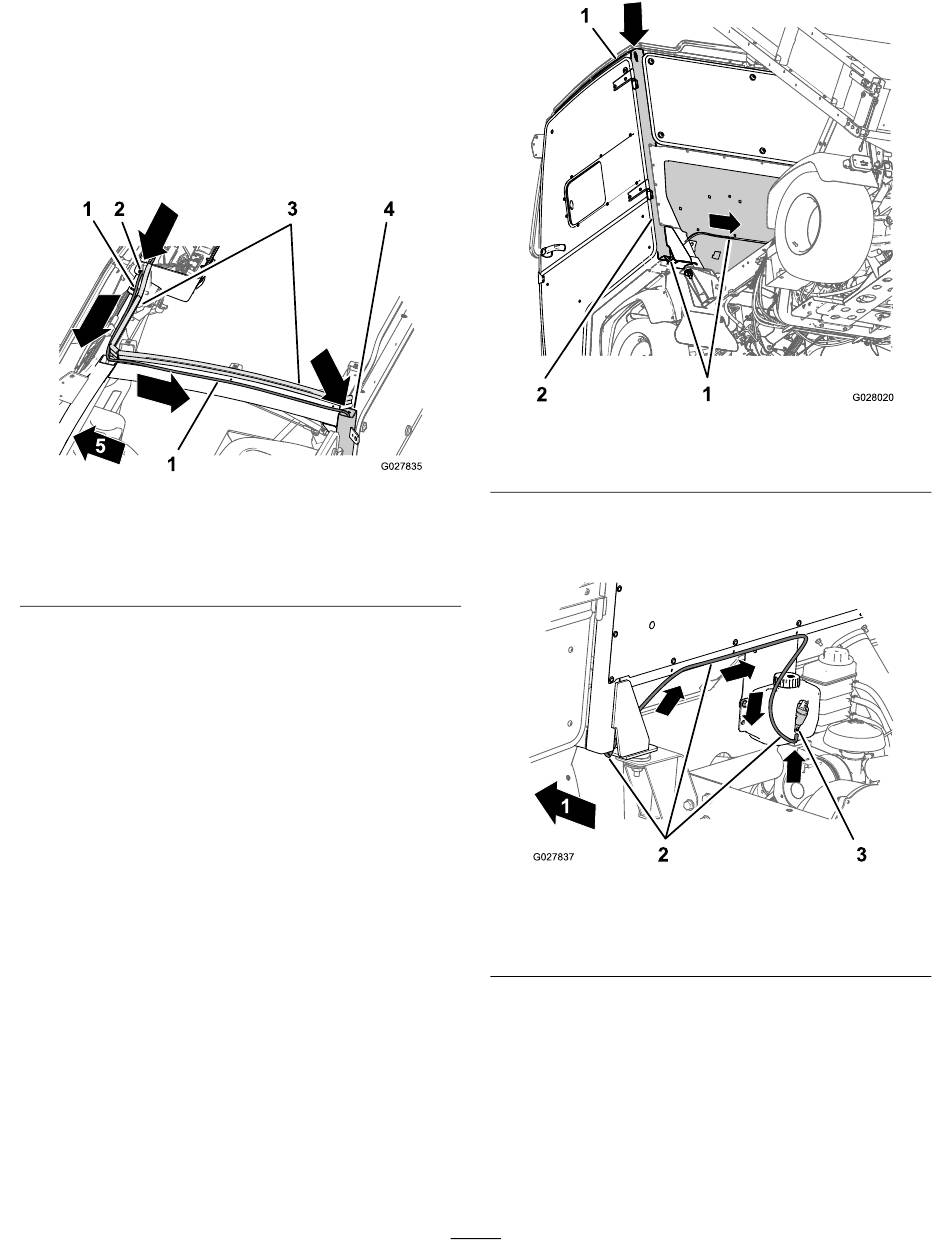

Parcours du flexible
1. Acheminez le flexible (3/16 po) vers la gauche de la
console de pavillon, le long du joint à boudin à l'avant
du cadre de la cabine
1. Flexible (3/16 po)
2. Trou (console de pavillon)
3. Joint à boudin
2. Acheminez le flexible vers l'arrière, le long du profilé
gauche du cadre de la cabine
3. Faites passer l'extrémité libre du flexible par l'ouverture
au sommet du montant B côté conducteur du cadre de
la cabine, et faites-le descendre dans le cadre
22).
Remarque: Utilisez un fil de fer rigide d'environ
173 cm de long pour tirer (récupérer) le flexible à
travers le montant B du cadre de la cabine.
(Figure
20).
(Figure
21).
Figure 21
4. Montant B (cadre de
cabine)
5. Avant de la machine
(Figure
21).
1. Flexible (3/16 po)
4. Acheminez l'extrémité libre du flexible en travers de
l'arrière de la cabine, et placez le flexible en face du
raccord cannelé de la pompe de lave-glace
(Figure
1. Avant de la machine
2. Flexible (3/16 po)
Branchement du flexible à la pompe
1. Sur réservoir de liquide de lave-glace, placez l'extrémité
du flexible en face du raccord cannelé de la pompe de
lave-glace
8
Figure 22
2. Montant B (cadre de
cabine)
Figure 23
3. Raccord cannelé (pompe
de lave-glace)
(Figure
24).
(Figure
23).
