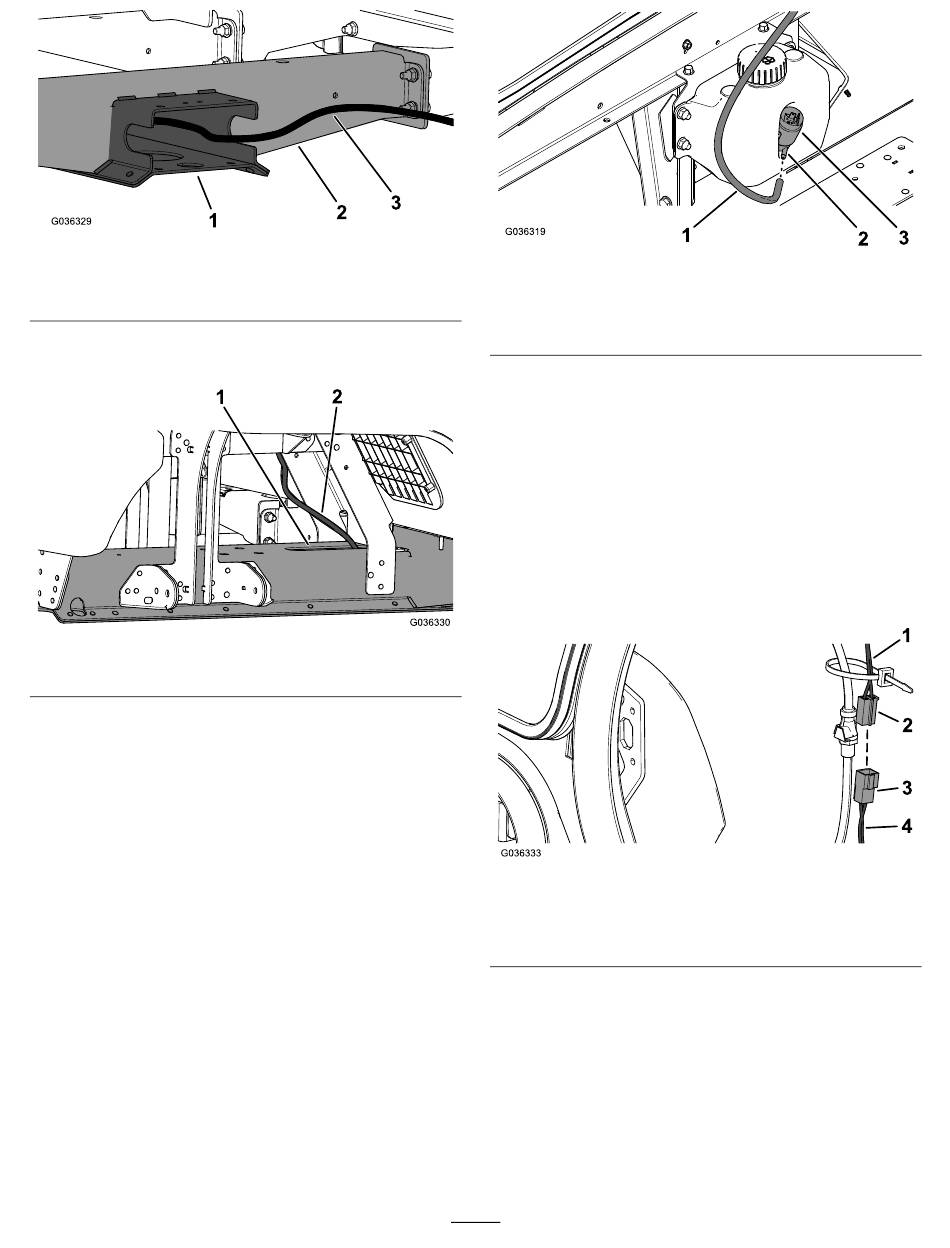

Acheminement Et Connexion Du Faisceau De Câblage Du Kit Au Faisceau De La Cabine - Toro Workman GTX Serie Instructions De Montage

1. Profilé de cadre
2. Profilé de plancher
5. Faites passer le flexible du kit par l'ouverture en haut
du profilé du cadre
1. Profilé de cadre
6. Attachez le flexible du kit le long du profilé du cadre
et selon les besoins.
7. Reliez le kit à la pompe ; voir
à la pompe (page 4).
Branchement du flexible à la pompe
1. Sur réservoir de liquide de lave-glace, placez l'extrémité
du flexible en face du raccord cannelé de la pompe de
lave-glace (Figure 8).
Figure 6
3. Flexible de kit
(Figure 7).
Figure 7
2. Flexible de kit
Branchement du flexible
1. Flexible
2. Raccord cannelé
2. Poussez le flexible sur le raccord jusqu'à ce qu'il soit
parfaitement engagé dessus
Remarque: Si le flexible est trop long,
raccourcissez-le.
Acheminement et connexion du
faisceau de câblage du kit au faisceau
de la cabine
1. Branchez le connecteur mâle du faisceau du kit au
connecteur femelle du faisceau de la cabine
1. Faisceau de câblage de la
cabine
2. Connecteur femelle
2. Acheminez le faisceau de câblage du kit le long du
profilé de plancher et à travers l'ouverture dans le
profilé de cadre (Figure
4
Figure 8
3. Moteur de pompe de
lave-glace
(Figure 8).
(Figure
Figure 9
3. Connecteur mâle
4. Faisceau de câblage du kit
10).
9).
