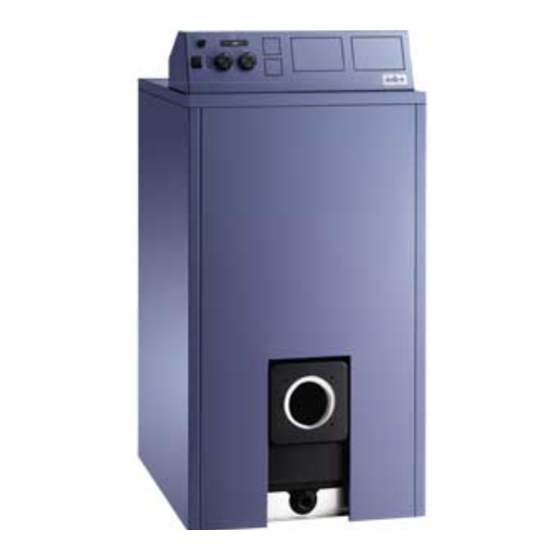

- Page 1 CHAUDIERE FIOUL / GAZ PULSE EXCELLIA PRO OTICE DE ONTAGE ET D' TILISATION Edition : Excellia Pro 61C-140C - 0211-00...
-
Page 2: Table Des Matières
ABLE DES MATIERES Page Caractéristiques techniques ................4 Aménagement de la chaufferie et installation de la chaudière ....... 4 Montage de la chaudière ................5 3.1. Montage du bloc fonte ......................5 3.2. Raccordement hydraulique du bloc fonte à l'installation ............6 3.3. - Page 3 Règles générales Les conduits d'évacuation des produits de combustion doivent être calculés et exécutés suivant les normes en vigueur, les obligations locales et les prescriptions du fabricant. Les installations hydrauliques, fioul ou gaz seront éta- blies selon les normes d'installation et de sécurité en vigueur dans le pays d'utilisation.
-
Page 4: Caractéristiques Techniques
1. Caractéristiques techniques 401.8 Départ Orifice chaudière brûleur Ø 2" Ø 130 Fumée Ø 200 Robinet de vidange Ø 3/4" Retour chaudière Ø 2" 732.8 * Puissance Nomb. Dim. chaudière (mm) Dim. chambre de combustion (mm) nominale (kW) Type élé m. CE 92/42 Haut. -
Page 5: Montage De La Chaudière
2.1. Localisation La chaudière ne pourra être mise en place dans des locaux où il y a un risque important de présence de gel et où l’air risque d’être fortement contaminé par des substances halogénées (p.ex. chlore, détergents, aérosols,...) : salons de coiffure, imprimeries, teintureries, laboratoires, etc..., à... -
Page 6: Raccordement Hydraulique Du Bloc Fonte À L'installation
- Placer le bloc arrière de la chaudière verticalement à l'endroit choisi sur un socle préalablement construit. - Enduire de colle les nervures de l'élément, poser les différen- tes longueurs de corde, une longueur pour le par cours périphérique, une longueur pour les carneaux. - Enfoncer les deux nipples dans les alésages au moyen d'un maillet ou d'un marteau avec vis intercalaire en bois dur ou en bronze. -
Page 7: Placement Du Calorifuge
3.4. Placement du calorifuge - Placer le calorifuge du bloc fonte (D) en veillant à bien dégager le calorifuge sous le corps de chauffe. - Bloquer le calorifuge à l'aide de deux cerclages (E). - Présenter le calorifuge arrière (F) pré-découpé (pour le raccordement hydraulique et le raccordement de la cheminée). - Placer les cerclages arrières (G). -
Page 8: Montage De La Jaquette
3.6. Montage de la jaquette Page... -
Page 9: Remplissage De L'installation
3.7. Remplissage de l'installation Lorsque tous les accessoires sont placés (vase d'expansion , soupape de sûreté, manomètre,...) et que le'étanchéité du circuit hydraulique est assurée, procéder au remplissage du circuit chauffage - Verifier et contrôler l'étanchéité de tous les raccords - Rincer l'installation en vidangeant celle-ci - Amener la pression en conformité... -
Page 10: Installation
4. Installation 4.1. Raccordements à la cheminée. Avant d’installer un appareil, nous conseillons vivement à l’installateur de vérifier la cheminée (tampon de ramonage, entrée d’air parasite, fissures, etc...) afin d’être certain que celle-ci est en bon état. Le rendement de cette chaudière conduit à des températures de fumées relativement basses. - Page 11 INSTALLATIONDELACHAUDIEREASSOCIEEAUNBALLON DEPRODUCTIOND'EAUCHAUDESANITAIRE Boucle de recirculation sanitaire (facultative) sanitaire chaude Mitigeur thermostatique Purgeur d'air automatique Le schéma ne constitue pas un document contractuel. (***) Certains appareils ne sont pas repris dans notre four- niture maissont représentés pour une bonne exécution Manomètre Ballon de l'installation.
- Page 12 Sortie d'eau froide Il est interdit, sous peine de perte de la garantie, de placer tout dispositif qui pourrait interrompre la communication directe entre le groupe de sécurité et le ballon. Le groupe de sécurité sera placé sur la conduite Entrée d'alimentation eau froide du ballon et à...
-
Page 13: Raccordements Électriques
4.3. Raccordements électriques La température réglée sur le thermostat H/ L (par exemple 65°C) devra être inférieure Remarques: à celle réglée sur l'aquastat de réglage 1° En Ecogroupage, le circulateur chauffage allure. Ainsi, lorsque la chaudière est froide, est commandé par l'armoire électrique. le brûleur démarre à... -
Page 14: Raccordement De La Régulation Climatiques
4.3.1. Raccordement de la régulation climatiques Le tableau de commande des chaudières Excellia Pro est précâblé pour recevoir les régulateurs climatiques optionnels de la gamme Lago en lieu et place de prédécoupe du tableau de bord. Composantsdelarégulationclimatique L634C Régulateur climatique Commande à... -
Page 15: Raccordement Du Régulateur
KitdeconnexiondurégulateurL634C Connecteur 10 pôles côté régulateur Connecteur 9 pôles (A) côté chaudière Connecteur circuit 2 N PE N L1 PE vanne régulée L634C ACCORDEMENT DU RÉGULATEUR SUR LA GAMME DE CHAUDIÈRES XCELLIA Retirer le cache droit sur le tableau de commande et engager le régulateur dans ce logement. Retirer le connecteur mâle 9 pôles avec ses 4 ponts sur l’arrière du tableau de commande, ou retirer le module de priorité... -
Page 16: Description Du Tableau De Bord
5. Description du tableau de bord Dans sa version de base, la face avant du tableau de bord standard comporte : TABLEAU DE COMMANDE Interrupteur Marche / Arrêt Thermomètre de chaudière Aquastat réglage de 1° et 2° allure NT 174 HE/2 Aquastat de surchauffe SP-051 HE MISE EN SERVICE Avant allumage, ouvrir les purges, remplir lentement l’installation et laisser sortir l’air jusqu’à... -
Page 17: Entretien
6. Entretien L'entretien de la chaudière s'effectuera une ou deux fois par an, suivant les conditions d'utilisation par une inspection de la propreté des carneaux. Pour ce faire, il suffit de démonter le tampon de nettoyage et son isolation ainsi que la plaque foyère et son isolation en ayant pris soin de retirer le brûleur de son support et de procéder dans l'ordre au nettoyage des carneaux horizontaux, des parcours verticaux et, ensuite, de la chambre de combustion.
