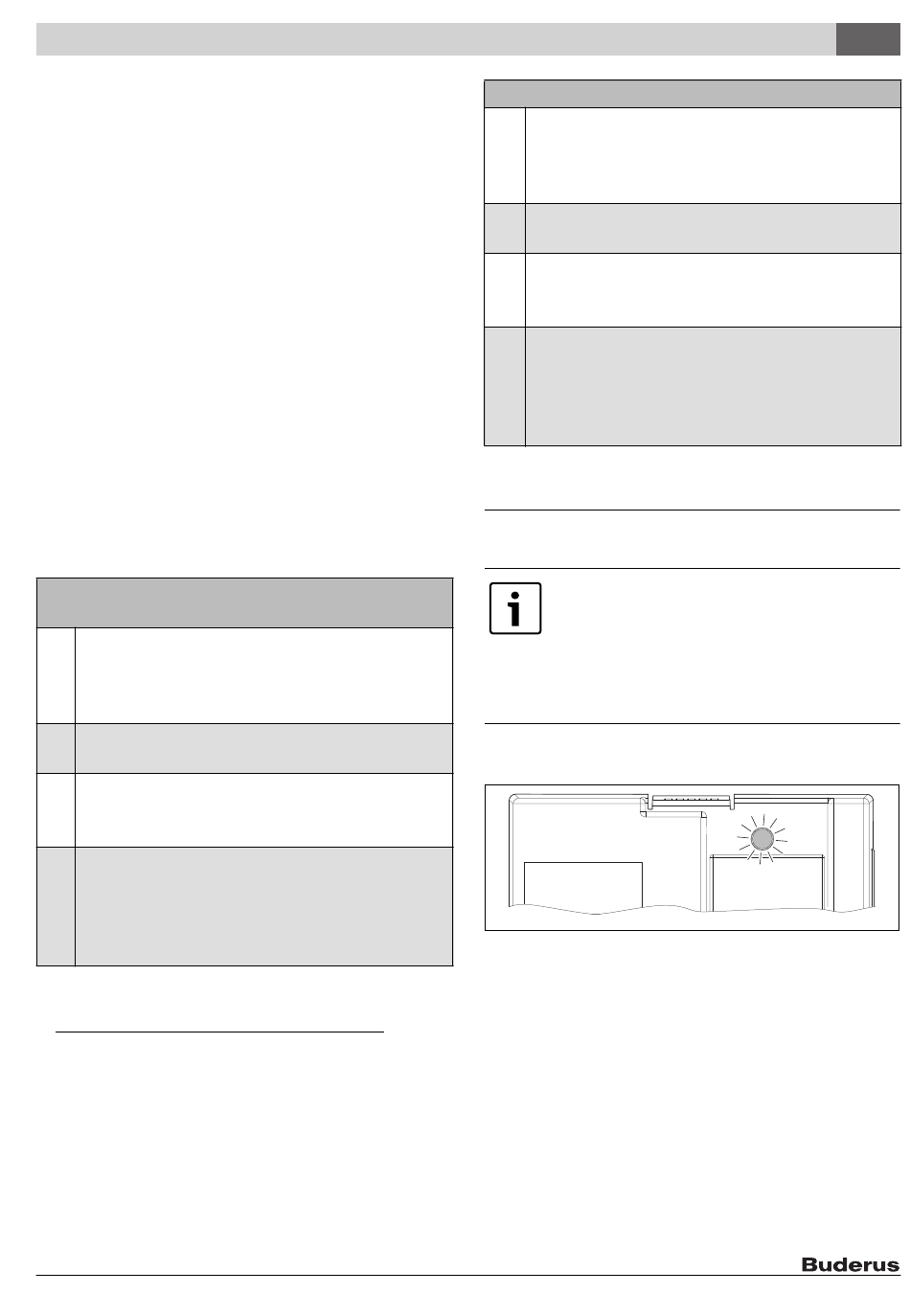

Attribuire il circuito di riscaldamento (1 ... 4) mediante inter-
ruttore di codifica:
• 1 circuito di riscaldamento:
Interruttore di codifica su 1
• 2 circuiti di riscaldamento:
circuito di riscaldamento 1 = interruttore di codifica su
circuito di riscaldamento 2 = interruttore di codifica su 2
• 3 circuiti di riscaldamento:
circuito di riscaldamento 1 = interruttore di codifica su
circuito di riscaldamento 2 = interruttore di codifica su
2 ; circuito di riscaldamento 3 = interruttore di codifica su 3
• 4 circuiti di riscaldamento:
circuito di riscaldamento 1 = interruttore di codifica su
circuito di riscaldamento 2 = interruttore di codifica su 2
; circuito di riscaldamento 3 = interruttore di codifica su 3;
circuito di riscaldamento 4 = interruttore di codifica su 4
Attribuire il circuito di carico accumulatore mediante interrut-
tore di codifica:
• Un circuito di carico accumulatore: impostare l'interruttore
di codifica come in fig. 19, pag. 40.
Le seguenti tabelle mostrano come viene impostato il modulo.
Impostazioni per circuito di riscaldamento miscelato e
non miscelato
1.
▶ Togliere la copertura dal modulo
(fig. 16, pag. 37)
▶ Attribuire al modulo un circuito di riscaldamento
(1 ... 4).
2.
Impostare eventualmente l'interruttore di codifica su
altri moduli.
3.
▶ Rimontare la copertura del modulo.
▶ Inserire l'alimentazione di tensione (tensione di rete)
su tutto l'impianto.
4.
Se la spia di esercizio del modulo si illumina permanen-
temente di verde:
▶ Mettere in esercizio l'unità di servizio in base alle
istruzioni di installazione fornite ed impostare ade-
guatamente.
Tab. 16
1) Se un circuito di riscaldamento è collegato direttamente al
generatore di calore, l'interruttore di codifica non deve
essere regolato a 1 su nessun modulo. Il primo circuito di
riscaldamento dietro il compensatore idraulico è, in questo
caso, corrispondente al circuito di riscaldamento 2.
2) Se il circuito di carico accumulatore è collegato diretta-
mente al generatore di calore, non deve essere installato
nessun modulo MM50 per il circuito di carico accumulatore.
Logamatic MM50 – 6 720 807 434 (2013/06)
1)
2)
Impostazioni per circuito di carico accumulatore
1.
▶ Togliere la copertura dal modulo
(fig. 16, pag. 37)
▶ Attribuire il modulo del circuito di carico accumula-
tore.
1)
1;
2.
Impostare eventualmente l'interruttore di codifica su
altri moduli.
1)
3.
▶ Rimontare la copertura del modulo.
1;
▶ Inserire l'alimentazione di tensione (tensione di
rete) su tutto l'impianto.
4.
Se la spia di esercizio del modulo si illumina permanen-
1)
1;
temente di verde:
▶ Mettere in esercizio l'unità di servizio in base alle
istruzioni di installazione fornite ed impostare ade-
guatamente.
Tab. 17
5
Eliminazione delle disfunzioni
Utilizzare soltanto parti di ricambio originali. I
danni causati da parti di ricambio non fornite
dal produttore sono esclusi dalla garanzia.
Se non è possibile rimuovere una disfunzione,
si prega di rivolgersi al tecnico di servizio auto-
rizzato o alla filiale Buderus.
L'indicatore di esercizio mostra lo stato di esercizio del modulo.
Se sul modulo si presenta una disfunzione, il miscelatore nel
circuito di riscaldamento miscelato collegato viene posto su
una posizione determinata dal modulo. In questo modo è possi-
bile continuare l'esercizio dell'impianto con potenza termica
ridotta.
Alcune disfunzioni vengono visualizzate anche nel display
dell'unità di servizio del circuito di riscaldamento assegnato ed
eventualmente sovraordinato.
Eliminazione delle disfunzioni
5
6 720 647 106-12.1O
23
