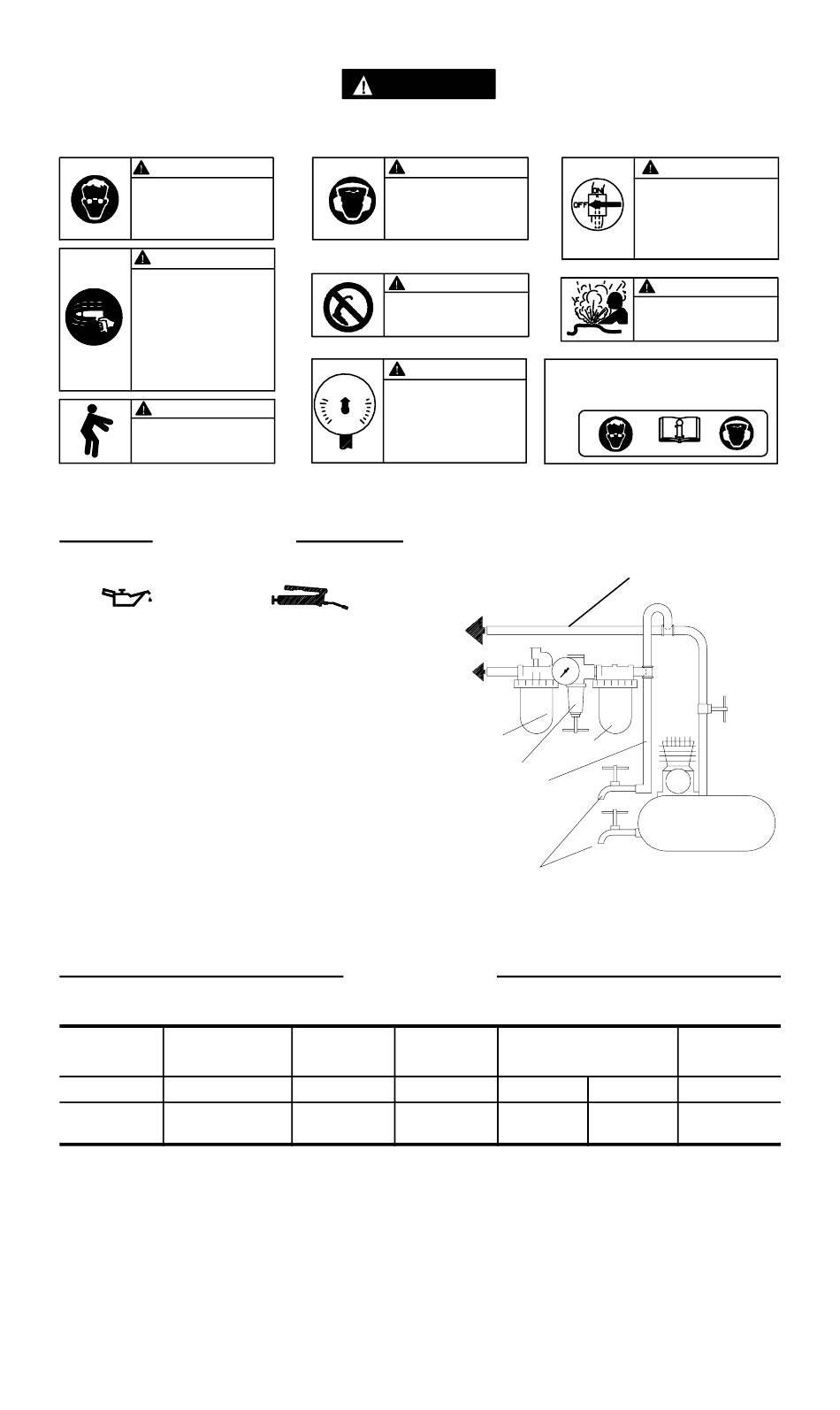

SIGNIFICATION DES ETIQUETTES D'AVERTISSEMENT

LE NON RESPECT DES AVERTISSEMENTS SUIVANTS PEUT CAUSER DES BLESSURES

ATTENTION
Porter toujours des lunettes
de protection pendant
l'utilisation et l'entretien de
cet outil.
ATTENTION
Les outils pneumatiques
peuvent vibrer pendant
l'exploitation. Les vibrations,
les mouvements répétitifs et les
positions inconfortables
peuvent causer des douleurs
dans les mains et les bras.
N'utiliser plus d'outils en cas d'in-
confort, de picotements ou
de douleurs. Consulter un
médecin avant de recommencer
à utiliser l'outil.
ATTENTION
Garder une position équilibrée et
ferme. Ne pas se pencher trop
en avant pendant
l'utilisation de cet outil.

LUBRIFICATION

Ingersoll- - Rand No. 50
Utiliser toujours un lubrificateur avec ces outils.
Nous recommandons l'emploi du filtre- - régulateur- -
lubrificateur suivant :
o
International - - N . C28- - C4- - FKG0
o
ÉU - - N . C28- - 04- - FKG0- - 28
Avant de mettre l'outil en marche et toutes les huit
heures de fonctionnement, si un lubrificateur de ligne
n'est pas utilisé, verser environ 1,5 cm
Ingersoll- - Rand No. 50 dans le raccord d'admission de
l'outil.
Modèle Poignée à levier
7803R, pistolet, réversible
7803R- - EU
Testé conformément à ANSI S5.1- - 1971 en vitesse libre
H
♦ Testé conformément à ISO8662- - 1 a 80% vitesse libre nominale
ISO3744
•
All manuals and user guides at all-guides.com
ATTENTION
Porter toujours une
protection acoustique pen-
dant l'utilisation de cet
outil.
Ne pas transporter l'outil
par son flexible.
90 psig
(6.2bar/620kPa)
Utiliser de l'air comprimé
à une pression maximum
de 6,2 bar (620 kPa).

MISE EN SERVICE DE L'OUTIL

Ingersoll- - Rand No. 28
3
d'huile
SPÉCIFICATIONS
Vitesse libre
tr/mn
400
ATTENTION
ATTENTION
Etiquette d'avertissement
ATTENTION
internationale:
Commander Pièce No.________
VERS LE
RÉSEAU D'AIR
COMPRIMÉ
VERS
L'OUTIL
PNEU-
MATIQUE
FILTRE
LUBRIFICATEUR
RÉGULATEUR
LIGNE SECONDAIRE AU
MOINS 2 FOIS LA DIMEN-
SION DE L'ADMISSION
D'AIR DE L'OUTIL
VIDANGER
RÉGULIÈREMENT
Capacité du HNiveau de son
mandrin
pouces (mm) Pression
1/2 (13) 92,9
5
ATTENTION
Couper toujours l'alimentation
d'air comprimé et débrancher le
flexible d'alimentation avant
d'installer, déposer ou ajuster
tout accessoire sur cet outil, ou
d'entreprendre une opération
d'entretien quelconque sur l'ou-
til.
ATTENTION
Ne pas utiliser des flexibles ou
des raccords endommagés, ef-
filochés ou détériorés.
TUYAUTERIE PRINCIPALE AU
MOINS 3 FOIS LA DIMEN-
SION DE L'ADMISSION D'AIR
DE L'OUTIL
COMPRESSEUR
(Plan TPD905- -1)
♦Niveau de
dB (A) vibration
m/s
•Puissance
105,9 0,4
