REVO S
2PH de 60A à 800A - 690V

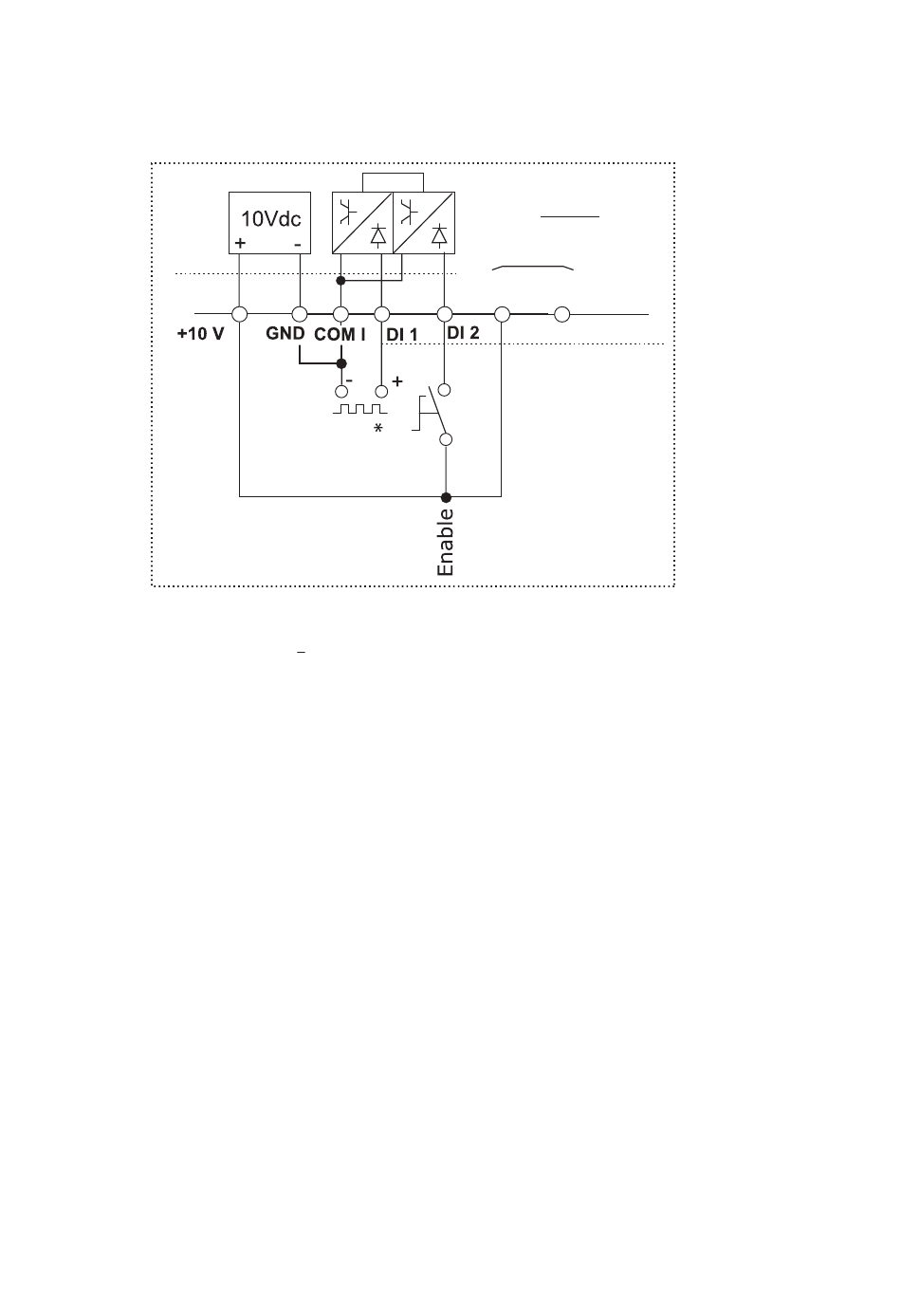

5.9.1 Schéma d'entrée de commande SSR
Pour l'entrée SSR, observez le schéma ci-dessous et configurez Entrée numérique 1 (Digital Input 1) sur
Activation rapide (Fast enable).
M1
* SSR Input:
4 ÷ 30Vdc 5mA Max (ON >4Vdc OFF <1Vdc)
3HZ Max on time min. 100 ms
9
6
10
13
SSR
INPUT
Analog Input 1
5
12
11
29
