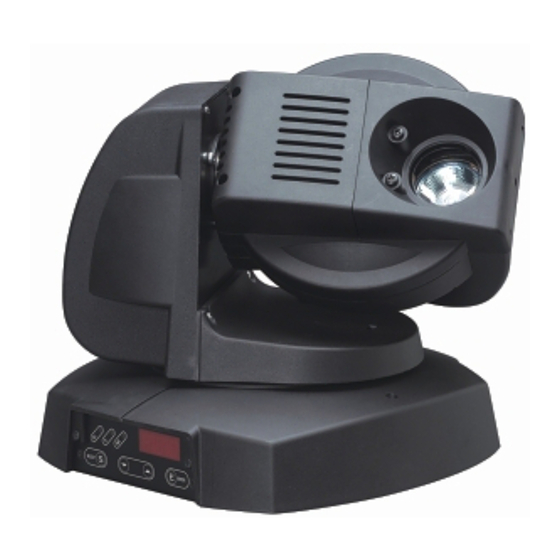

POINT MH

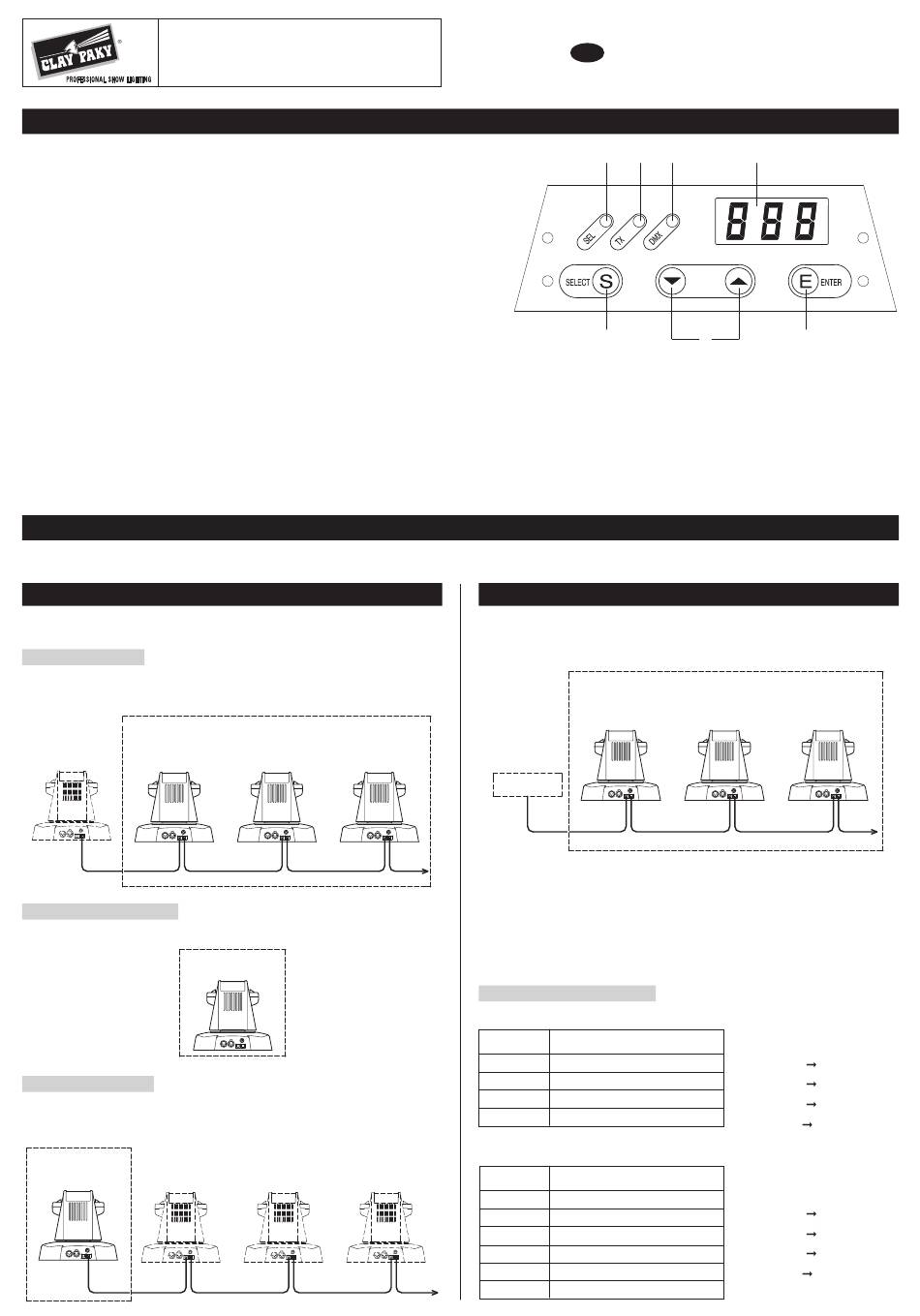

PANNEAU DE CONTRÔLE
1. SELECT
Hors des menus :
Permet de passer de la sélection de l'adresse DMX, à l'Accès aux menus et à l'État
d'attente (affichage adresse DMX ou sigle mode de fonctionnement).
À l'intérieur d'un menu :
Permet de sortir des fonctions sans apporter de modification ou de revenir au menu
de programmation.
2. UP/DOWN
Augmente / diminue l'adresse DMX.
Sélectionne la voix précédente ou suivante au sein des menus.
3. ENTER
Touche de validation.
4. SEL
(Led rouge) Allumée
5. TX
(Led jaune) Allumée
6. DMX
(Led vert) Clignotante
Clignotante
Allumée
7. Display
Afficheur Il visualise les fonctions sélectionnées.
FONCTIONNEMENT
Le projecteur peut être programmé pour fonctionner en mode AUTOMATIQUE (il exécute des scènes ou des séquences précédemment programmées), ou contrôlé par une CONSOLE EXTERNE.
FONCTIONNEMENT AUTOMATIQUE
Lorsqu'il fonctionne en automatique, le projecteur peut être configuré en trois modes
différents : SLA - SA - SAt
1) SLA
(Mode SLAVE): Le projecteur reçoit un signal DMX et exécute les séquences
transmises par un projecteur principal en mode MASTER (SAt).
Les projecteurs doivent avoir adresse 1 (voir Programmation pour Fonctionnement
Automatique : mode SLAVE "SLA").
Adresse : 1
Mode
Mode
Master (SAt)
Slave (SLA)
DMX
2) SA
(Mode STAND-ALONE): Le projecteur fonctionne de manière autonome.
Ce mode permet de programmer l'option "Snd" SOUND TO LIGHT (mouvements
selon le signal audio).
Mode
Stand-Alone (SA)
3) SAt
(Mode MASTER): Le projecteur génère un signal DMX en mesure de piloter
d'autres projecteurs en mode SLAVE (SLA).
Ce mode permet de programmer l'option "Snd" SOUND TO LIGHT ((mouvements
selon le signal audio).
Adresse : 1
Mode
Mode
Master (SAt)
Slave (SLA)
DMX
12V 50W
elle indique que le projecteur est dans une phase de sélection (adresse DMX ou menu).
elle indique que le projecteur est en fonction MASTER et qu'il peut commander d'autres Point MH.
en mode DMX:
en mode SOUND TO LIGHT:
Adresse : 1 Adresse : 1
Mode Mode
Slave (SLA) Slave (SLA)
Max
100
Adresse : 1 Adresse : 1
Mode Mode
Slave (SLA) Slave (SLA)
Max
100
F
elle indique qu'il n'y a aucun signal d'entrée DMX ou que l'adresse sélectionnée est incorrecte.
elle indique les crêtes du signal audio.
elle indique la présence d'un signal DMX en entrée.
FONCTIONNEMENT AVEC CONSOLE
Le mode SLAVE (SLA) doit être sélectionné pour tous les projecteurs ;
le projecteur reçoit un signal DMX et exécute les commandes transmises depuis la
console.
Console
DMX
Sélectionner sur chaque projecteur l'adresse pour le signal numérique DMX : adresses
valides de 1 à 507 (voir Programmation pour Fonctionnement avec Console).
Chaque projecteur occupe 4 ou 6 canaux de contrôle, selon si la fonction Hlr de haute
résolution Pan Fine/ Tilt Fine est active ou non (meilleure précision dans les
déplacements).
Fonctions des canaux et options
avec option Hlr OFF (le projecteur occupe 4 canaux)
CANAL
DISQUE COULEURS
1
2 GRADATEUR
3 PAN (mouvement horizontal)
TILT (mouvement vertical)
4
avec option Hlr ON (le projecteur occupe 6 canaux)
CANAL
DISQUE COULEURS
1
2 GRADATEUR
3 PAN (mouvement horizontal)
4 PAN FINE
5 TILT (mouvement vertical)
6 TILT FINE
MANUEL D'UTILISATION
4 5 6 7
1
2
Adresse : 1 Adresse : 5
Mode Mode
Slave (SLA) Slave (SLA)
Exemple de programmation
FONCTION
adresses :
Projecteur 1
Projecteur 2
Projecteur 3
.....................
FONCTION Exemple de programmation
adresses :
Projecteur 1
Projecteur 2
Projecteur 3
.....................
3
Adresse : 9
Mode
Slave (SLA)
Adresse 1
Adresse 5
Adresse 9
......................
Adresse 1
Adresse 7
Adresse 13
......................
