I. Finissage: Le standard finissage de ce chemin de câbles est gris polyester sur un surface propre et phosphatisé.
Ce surface peut être encore finissé avec du laquer ou de l'émail.

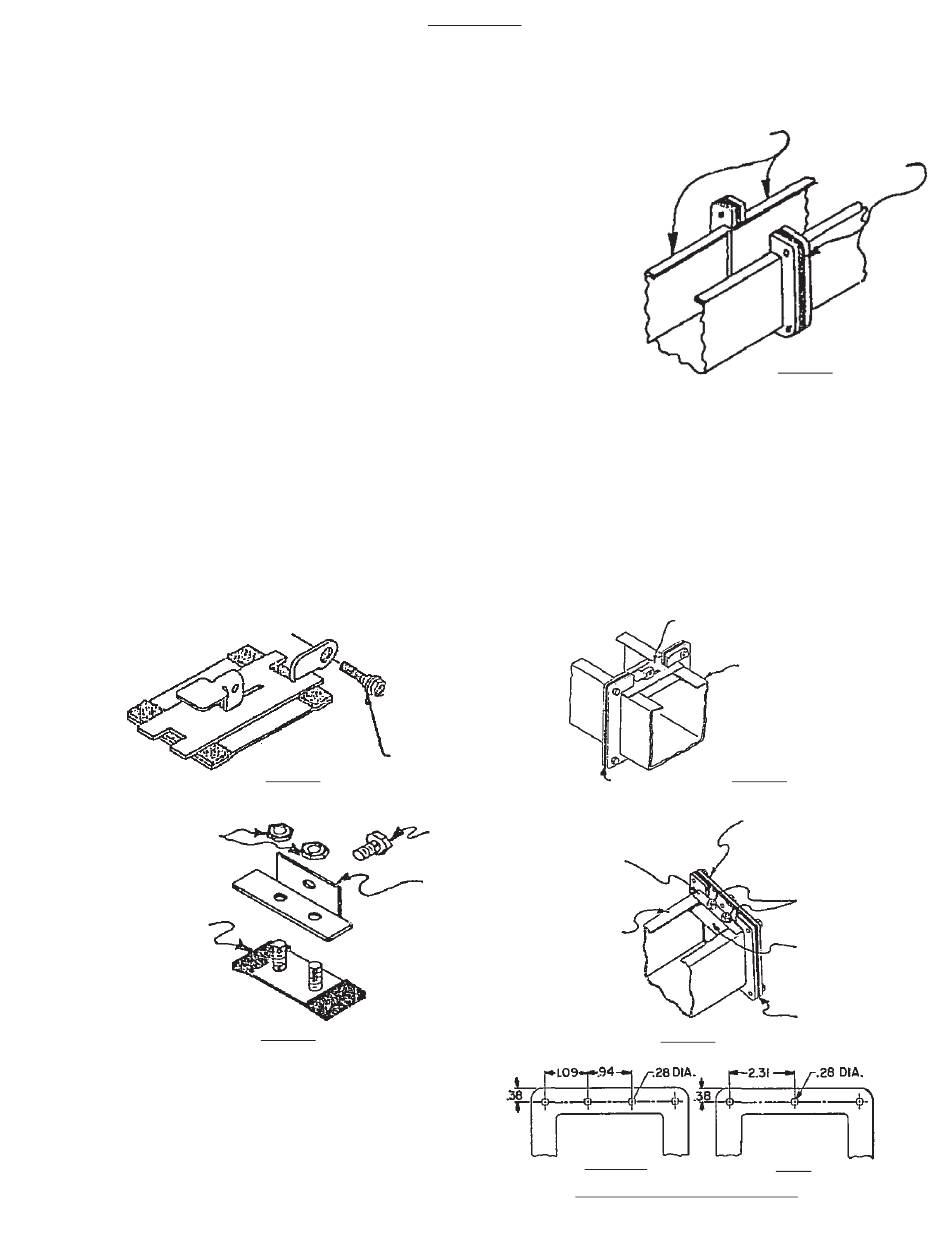

II. Montage:
A. Pour assembler la plupart chemin de câbles sections
et ajustaches, placer un support pivotant entre les
flasques et installer les vis et les écroux comme
montré en détail n°1. Les câbles peuvent être donc
installer dans le chemin de câble.
B. Après installer les câbles, chaque joint entre les
sections ou les adjustaches doit étre sceller par un
des deux méthodes.
Méthode I: Pour les joints entre la plupart des sections et des adjustaches de l'accès total. L'adjustache LSGQR (détail
n°2) est positionné comme montré en détail n°3, en laissant le vis de la flasque haute sur le côté de la charnière. Installer
(détail 2) avec un verrou à travers la flasque. Les supports pivotants doivent être visible du haut sur les deux côtés. Soyer
sure de tourner le came sur la position fermante.
Méthode II: Pour les entrées ou les joints entre un accès total section ou un joint et une plaque fermante, non accès total
section ou un non accès joint. La 90° plaque scellante est assemblée comme montré en détail n°5. Positionner la plaque
basse en dessous du corps de la flasque de la section "accès total" pour qu'une portion égale de chaque ajustache devient
visible du dessus. Placer la plaque haute sur la plaque basse et glisser les pour que la plaque haute se raccroche bien
contre la flasque pivotante du "non−accès−total" section ou de l' ajustache ou du fermière plaque. Installer les écroux et
serrer jusque la plaque basse devient flat contre la plaque haute. Après monter les écroux à travers la flasque et serrer.
écroux
plaque basse
NOTE: Quand vous joignez un "accès total section
contre un non−access−total section ou ajustache,
la section ou l'ajustache du non−accès−total qui
va être joigner doit être percer comme montré en
détail n°6. Ceci est seulement nécéssaire sur les
dimensions 2.5x2.5 on 4x4.
87568970
Instruction d'installation
Chemin de câbles "Accès Total"
verrou à épaule
Détail 2
Détail 4
© 2018 Hoffman Enclosures Inc.
FRANÇAIS
vis
haute
plaque
haute
plaque
chemin
de
câbles
"accès
total"
2.5 x 2.5
Détail 6 Unité de mesure: Inch
PH 763 422 2211 • nVent.com/HOFFMAN
sections du chemin
de câbles
Détail 1
ajustache LSGQR
section du
chemins de
câbles
Détail 3
joint
plaque fermante ou chemin
de câbles accès non total
ou ajustache
Détail 5
4 x 4
joint
écroux
plaque
basse
joint
- 9 -
