8.2.1 Principe de fonctionnement de l'interface

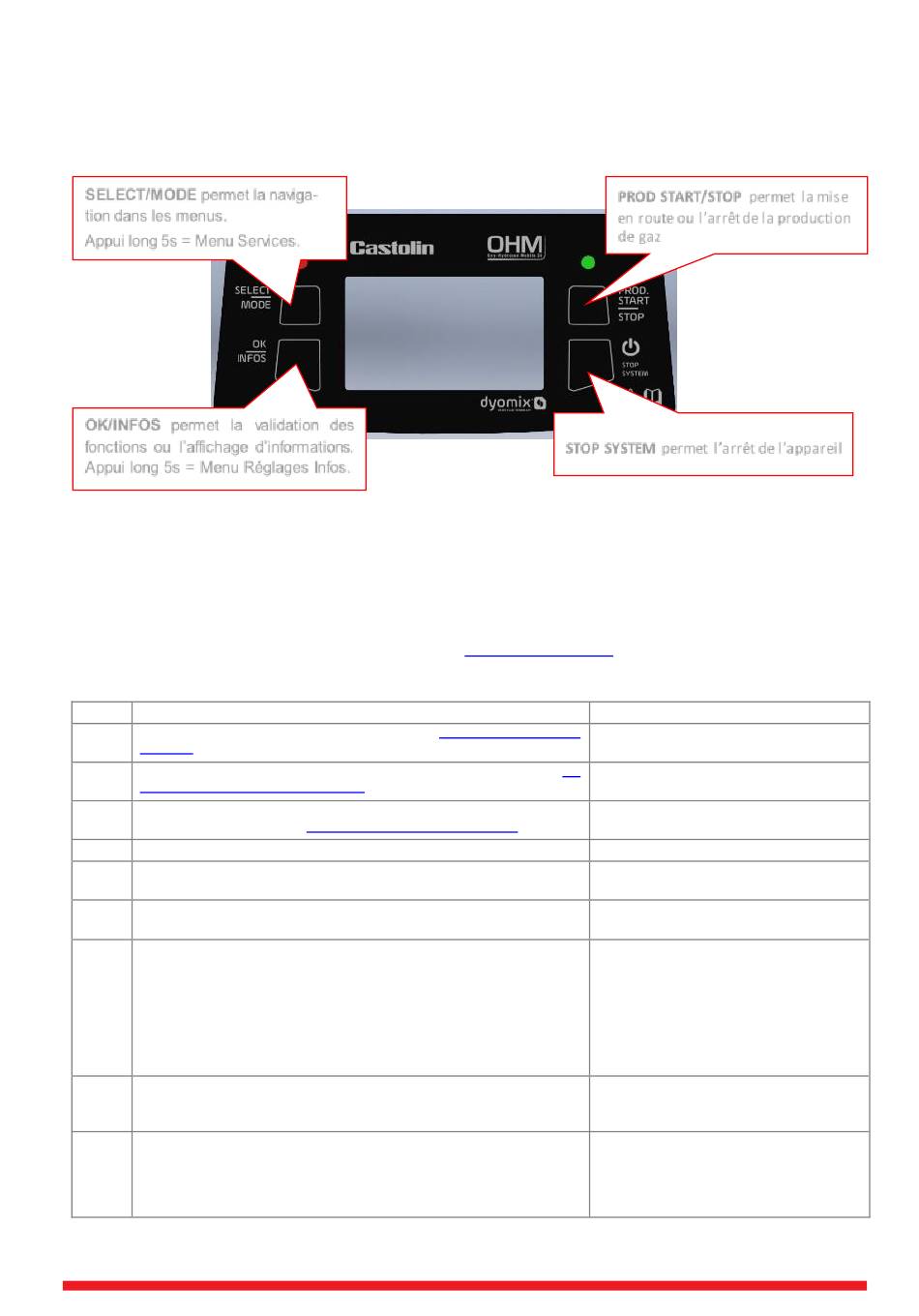

L'écran de l'appareil regroupe les boutons et fonctions suivantes ;
SELECT/MODE permet la naviga-
tion dans les menus.
Appui long 5s = Menu Services.
OK/INFOS permet la validation des
fonctions ou l'affichage d'informations.
Appui long 5s = Menu Réglages Infos.
8.2.2 Mise en route et production du gaz
IMPORTANT : Toutes ouvertures du robinet du chalumeau pour allumer la flamme ne doit se faire
uniquement lorsque l'écran de l'appareil indique le statut « PRÊT », et que la LED verte clignote.
NOTA : Effectuer un test d'étanchéité comme décrit au Chapitre
d'un Appareil neuf ou après un transport.
Etape
1.
Branchez la prise comme décrit au chapitre «
trique »
;
2.
Connectez la ligne de gaz et le chalumeau comme décrit au chapitre «
Branchement de la ligne de gaz »
3.
Vérifiez que vos recharges soient correctement connectées (étanches), et
remplies (voir Chapitre «
4.
Vérifiez que le robinet du chalumeau AutoFlam OH soit fermé ;
Placez le contacteur électrique situé devant en bas à gauche de l'appareil
5.
sur ON ;
L'application démarre en initialisation avec le mouvement d'un sablier pen-
6.
dant une durée maximale de 15 secondes ;
L'écran affiche le mode de fonctionnement ainsi que la pression résiduelle
7.
en haut à gauche ;
2 modes de production de gaz sont possibles
-
MODE NORMAL (2 kW, P = 1,4 bar)
-
MODE BOOST (2,4 kW, P = 1,4 bar ; par durée de 3mn)
Choisissez le mode de fonctionnement grâce au bouton SELECT/MODE
situé en haut à gauche, valider le choix en appuyant sur OK/INFOS;
8.
Fermez le robinet du chalumeau puis appuyer pendant 3 secondes sur
le bouton PROD START/STOP, situé sous la LED verte pour lancer la
production dans le mode choisi ;
DEMARRAGE apparaît sur l'écran et la LED verte s'allume fixe ;
9.
L'OHM 2.4 produit du gaz jusqu'à atteindre la pression de 1,4 bar ;
PRÊT apparaît quand la pression est atteinte et la LED verte clignote ;
L'appareil est prêt à fonctionner.
