Mise en service

Installation du guide-chaîne et de la chaîne
DANGER
Tout contact avec les dents de l'élagueuse sur perche peut causer de graves blessures.
• Retirez la batterie avant tout réglage ou entretien de l'élagueuse sur perche.
• Portez toujours des gants pour régler ou faire l'entretien de l'élagueuse sur perche.
1. Placez l'élagueuse sur perche sur une surface plane et horizontale, et n'installez pas la batterie.
2. Pour retirer le couvercle latéral, tournez le bouton du couvercle du guide-chaîne dans le sens antihoraire
jusqu'à ce qu'il soit possible de retirer le bouton, puis retirez le couvercle latéral

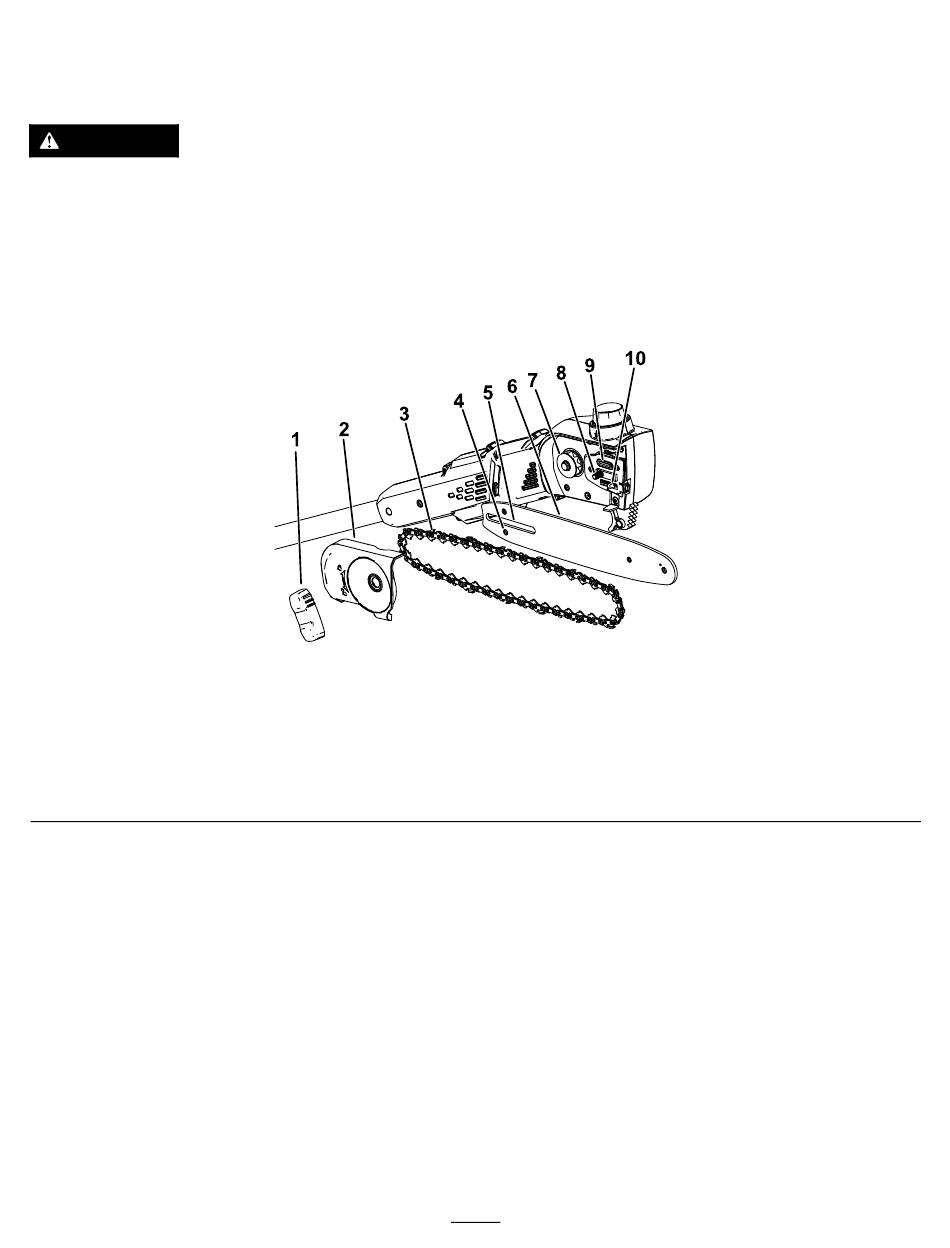

1. Bouton du couvercle latéral du
guide-chaîne
2. Couvercle latéral
3. Chaîne
4. Fente du goujon de réglage de la
chaîne
3. Placez la chaîne autour du pignon à l'extrémité avant du guide, en dirigeant vers l'avant le bord coupant
des dents au sommet du guide, comme montré sur le schéma figurant sous le couvercle latéral de
l'élagueuse sur perche.
4. Continuez d'engager la chaîne autour du guide en alignant la chaîne dans la gorge du guide.
5. Placez la boucle ouverte de la chaîne (le côté qui n'est pas sur le guide) autour du pignon d'entraînement
de l'élagueuse (Figure
Important:
Vérifiez que le goujon de réglage de la chaîne est bien inséré dans la fente
correspondante sur le guide-chaîne
Vous devrez éventuellement tourner la vis de réglage de tension de la chaîne pour pouvoir passer
le goujon dans la fente du guide
6. Reposez le couvercle latéral du guide-chaîne et son bouton, puis tournez le bouton dans le sens horaire
pour serrer légèrement le couvercle latéral.
7. Réglez la tension de la chaîne ; voir
5. Fente du guide-chaîne
6. Guide-chaîne
7. Pignon d'entraînement
8. Goujon du guide-chaîne
3).
(Figure
(Figure 18).
Réglage de la tension de la chaîne (page
Figure 3
3).
9
(Figure 3).
9. Sortie d'huile
10. Goujon de réglage de la chaîne
18).
