Installation
Instructions
Questions? Call 1.800.561.3344 or visit our Website at: www.GEAppliances.ca
CAUTION: BEFORE YOU BEGIN
Read these instructions carefully and completely.
IMPORTANT –
•
inspector's use.
IMPORTANT –
•
ordinances.
• Note to Installer – Be sure to leave these instructions with
the Consumer.
• Note to Consumer – Keep these instructions for future
reference.

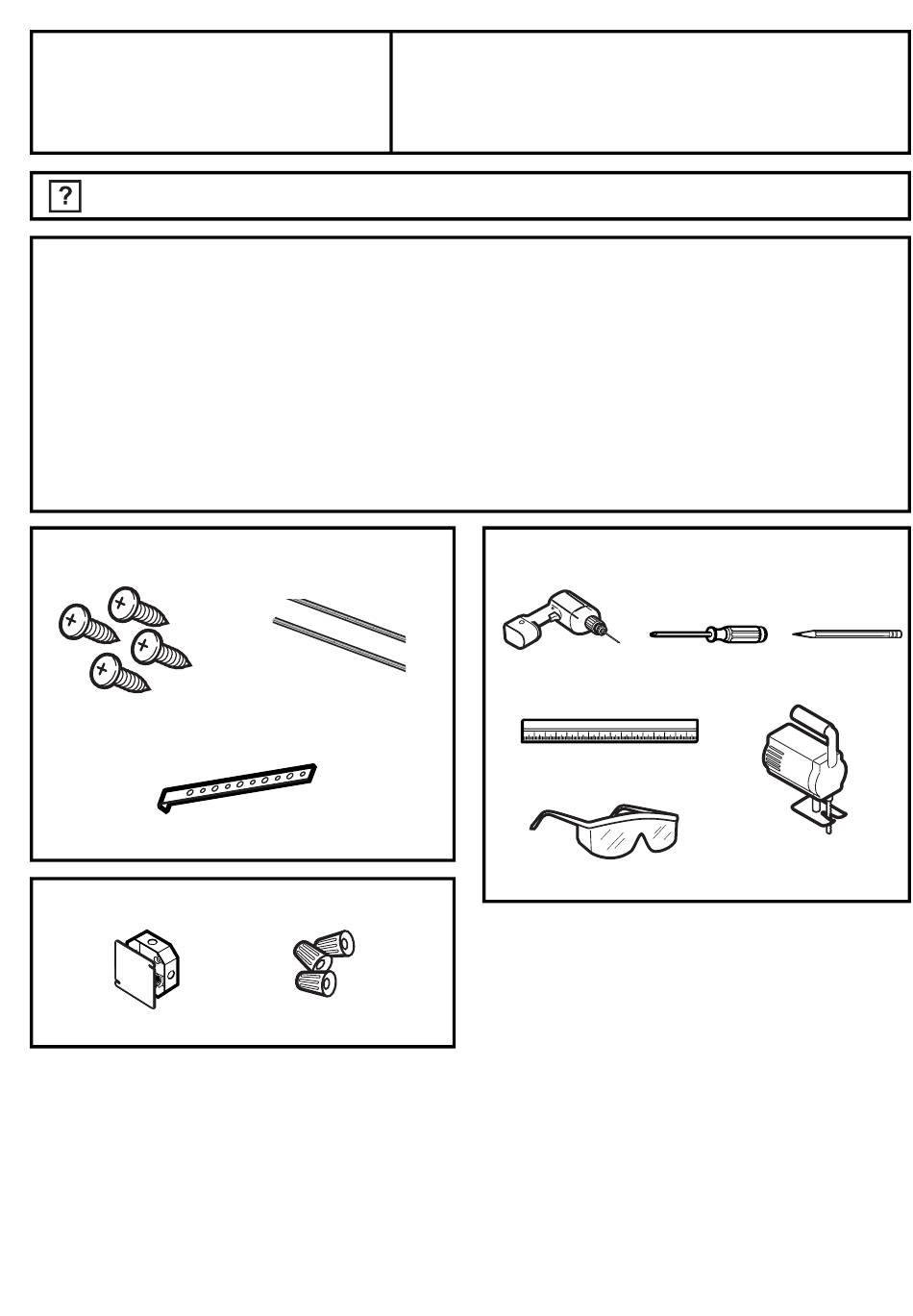

PARTS INCLUDED
4 screws
(WB1X1137)
2 Hold Down Brackets
MATERIALS NEEDED
Junction Box
Pub. No. 31-10638-2
05-08 JR
Printed in the United States
Save these instructions for local
Observe all governing codes and
Foam Strips
Wire Nuts

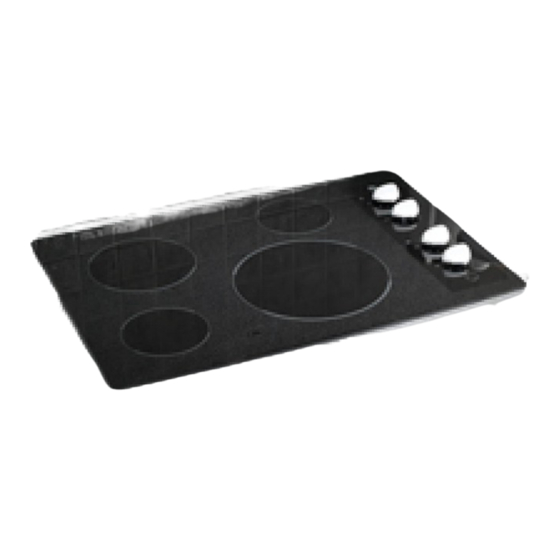

30" Electric Cooktop
PCP912, PCP932, JCP346
• NOTE: This appliance must be properly grounded.
• Skill level – Installation of this appliance requires basic
mechanical and electrical skills.
• Completion time – 2–3 hours.
• Proper installation is the responsibility of the installer.
• Product failure due to improper installation is not
covered under the Warranty.
TOOLS YOU WILL NEED
1/8" Drill Bit and
Electric or Hand Drill
Ruler or
Straightedge
Safety Glasses
1
Pencil
Phillips Head
Screwdriver
Hand or
Saber Saw

Publicité

Table des Matières
loading

Manuels Connexes pour GE PCP912

Sommaire des Matières pour GE PCP912

  • Page 1 30” Electric Cooktop Installation Instructions PCP912, PCP932, JCP346 Questions? Call 1.800.561.3344 or visit our Website at: www.GEAppliances.ca CAUTION: BEFORE YOU BEGIN • NOTE: This appliance must be properly grounded. Read these instructions carefully and completely. • Skill level – Installation of this appliance requires basic IMPORTANT –...

  • Page 2: Important Safety Instructions

    Installation Instructions IMPORTANT SAFETY INSTRUCTIONS FOR YOUR SAFETY ELECTRICAL REQUIREMENTS • For Personal Safety remove the house fuse or open This appliance must be supplied with the proper the circuit breaker before beginning installation. voltage and frequency, and connected to an Failure to do so could result in serious injury individual, properly grounded branch circuit, or death.
  • Page 3 Installation Instructions PRE-INSTALLATION CHECKLIST Remove Installation Instructions from literature pack and read them carefully before you begin. CAUTION: The electrical power to the Be sure to place all literature, Owner’s Manual, cooktop supply line must be shut off while Installations, etc. in a safe place for future reference. connections are being made.
  • Page 4 Installation Instructions PREPARING THE OPENING B1 REQUIRED CLEARANCES B4 CUTOUT DIMENSIONS OF THE COUNTERTOP The following MINIMUM clearance dimensions must be maintained. 33 cm (13”) To insure accuracy, it is best to make a MAX. depth of unprotected template when cutting the opening in 3.8 cm (1-1/2”) MIN.
  • Page 5 Installation Instructions INSTALLING THE COOKTOP C1 INSTALLING THE C4 REMOVE HOLD JUNCTION BOX DOWN BRACKETS Install an approved junction box where it will Remove the Hold Down Brackets and screws be easily reached through the front of the from the literature package. cabinet where the cooktop will be located.

  • Page 6: Delectrical Connections

    Installation Instructions ELECTRICAL CONNECTIONS TURN OFF POWER CONNECT LEADS Turn off power at the circuit breaker or remove Connect the red and black leads from the cooktop conduit to the corresponding leads fuses to the cooktop branch circuit. in the junction box. Black Ground wire location...
  • Page 7 Installation Instructions PRE-TEST CHECKLIST Remove all protective film if present, and any Check level of appliance. stickers. Check that the cooktop is properly grounded. Check to be sure that all wiring is secure and not pinched or in contact with moving parts.
  • Page 8 Installation Instructions OPERATION CHECKLIST Remove all items from the cooktop surface. NOTE TO ELECTRICIAN: The power leads supplied with this appliance Turn on the power to the cooktop. (Refer to your are CSA-recognized for connections to larger gauge Owner’s Manual.) Verify that all surface units household wiring.

  • Page 9: Surface De Cuisson Électrique De 76 Cm (30 Po)

    Surface de cuisson électrique de 76 cm (30 po) de montage PCP912, PCP932, JCP346 Des questions? Appelez le 1.800.561.3344 ou consultez notre site Web à : www.electromenagersge.ca MISE EN GARDE : AVANT DE COMMENCER • NOTE : Cet appareil doit être bien mis à la terre.

  • Page 10: Instructions Importantes Relatives À La Sécurité

    Instructions de montage INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ POUR VOTRE SÉCURITÉ BESOINS ÉLECTRIQUES • Pour votre sécurité personnelle, enlevez le fusible Vous devez alimenter cet appareil ménager par un ou ouvrez le disjoncteur de circuit de votre maison courant de bonne fréquence et de bon voltage et avant de commencer votre installation.

  • Page 11: Aliste De Vérification Avant Montage

    Instructions de montage LISTE DE VÉRIFICATION AVANT MONTAGE Enlevez les instructions de montage de la documentation et lisez-les soigneusement avant de MISE EN GARDE : Vous devez commencer. Assurez-vous de ranger la documentation couper le courant électrique qui va au fil dans un endroit sûr pour la consulter dans l’avenir.

  • Page 12: Bpréparation De L'ouverture

    Instructions de montage PRÉPARATION DE L’OUVERTURE B1 ÉSPACES VIDES MINIMUM B4 DIMENSIONS DE DÉCOUPAGE DE LA SURFACE DE CUISSON Vous devez respecter les dimensions suivantes d’éspace vide minimum. 33 cm (13 po) Pour assurer la justesse du découpage, MAX profondeur il vaut mieux faire un gabarit pour des armoires 3,8 cm (1 1/2 po)

  • Page 13: Cinstallation De La Surface De Cuisson

    Instructions de montage INSTALLATION DE LA SURFACE DE CUISSON C1 INSTALLATION DE LA C4 ENLEVEZ LES SUPPORTS BOÎTE DE JUNCTION DE FIXATION Installez une boîte de jonction approuvée dans Enlevez les supports de fixation et les vis de un emplacement où vous pouvez facilement l’emballage de la documentation.

  • Page 14: Dconnexion Électrique

    Instructions de montage CONNEXION ÉLECTRIQUE METTEZ L’APPAREIL RACCORDEZ LES FILS HORS TENSION Raccordez les fils rouge et noir du conduit de la Mettez hors circuit le disjoncteur de circuit ou surface de cuisson aux fils correspondants de la enlevez les fusibles du circuit de dérivation de boîte de jonction.

  • Page 15: Eliste De Vérification Avant Essai

    Instructions de montage LISTE DE VÉRIFICATION AVANT ESSAI Enlevez toute la pellicule protectrice présente et Vérifiez l’horizontalité de l’appareil électro-ménager. toute étiquette collée sur la surface de cuisson. Vérifiez que la surface de cuisson soit bien Vérifiez que tout le câblage soit sécuritaire, ne soit mise à...

  • Page 16: Fliste De Vérification De Fonctionnement

    Instructions de montage LISTE DE VÉRIFICATION DE FONCTIONNEMENT Enlevez tous les articles de la surface de cuisson. NOTE À L’USAGE DE L’ÉLECTRICIEN : Les fils d’alimentation fournis avec cet appareil sont Branchez votre surface de cuisson. (Consultez approuvés CSA pour des connexions à un câblage votre Manuel d’utilisation).
