Refroidissement passif d'une chambre à coucher

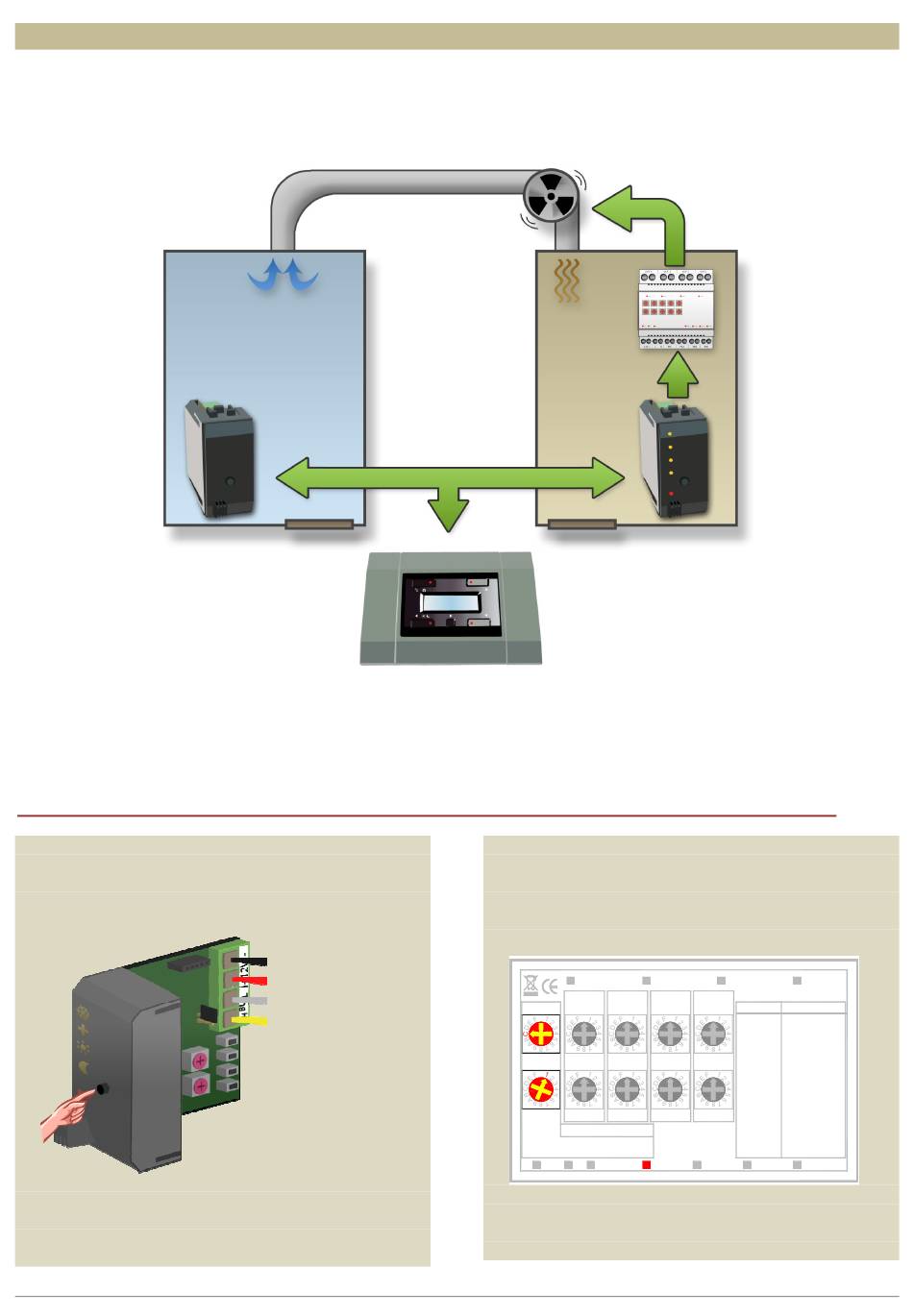

La chambre à coucher est alimentée en air provenant d'une pièce plus fraîche.
Montez un capteur dans chacune des pièces, activez le mode refroidissement sur le capteur installé dans la chambre à
coucher et connectez la sortie de refroidissement à un canal relais pilotant le ventilateur.
Le ventilateur est activé dès que la différence de température entre les pièces est de 3°C.
Pièce fraîche
Configuration :
Les capteurs sont facilement configurés à l'aide du logiciel Velbuslink connecté sur un PC par l'interface Velbus
(VMB1USB, VMB1RS ou VMBRSUSB).
La configuration peut toutefois se faire sans ordinateur. Suivez la procédure ci-dessous :
Connectez la sortie de refroidissement du capteur de la chambre à coucher à un canal relais (p.ex. canal).
1. Placez le capteur de la chambre à coucher en mode
antigel en enfonçant le poussoir sur le panneau
frontal jusqu'à ce que toutes les LED soient éteintes.
2. Placez les sélecteurs MODE et TIME1 pour le canal
1 du module relais sur « 0 » (commande
momentanée).
Notice module de contrôle de température VMB1TC – version 3.0
Chambre à
coucher
3. Mémorisez l'adresse du module relais pour un
réadressage ultérieur.
4. Placez l'adresse du module relais sur « C1 ».
La LED « MODE 1 » clignote pour indiquer le mode
d'apprentissage du poussoir (PBM).
Out1 Out2
Mode/ Mode/ Mode/ Mode/
ADDR. Time2 Time2 Time2
ADDR. Time2
0 0 0
Time1 Time1 Time1
0 0 0
Learn
CH1 CH2
Fx : OFF
x=CH1...4
Ex : ON
: : 9x :
Dx TGL Bx TG1 ST1
Cx : PBM Ax : TG2 8x : ST2
ON Rx Tx Mode1
®
Out3 Out4
4 Channel relay module
Mode/
Time2 Time1 Mode/Time2
0 0 0:Moment Start-stop
1:5s Staircase
2:10s Non-Retrigger
3:15s Turn Off Delay
4:30s Turn On Delay
5:1' Trig Release
Time1
6:2' Blink
0 0
7:5' 5'
8:10' 10'
9:15' 15'
A:30' 30'
CH3 CH4 B:1h 1h
C:2h 2h
VMB4RY D:5h 5h
velleman E:1day 1day
F:Toggle Toggle
Mode2 Mode3 Mode4
