Attribution d'un canal relais pour le pilotage de la valve 3
Dans cet exemple, le troisième module capteur pilote le canal relais 1 du deuxième module relais afin d'actionner la
valve.

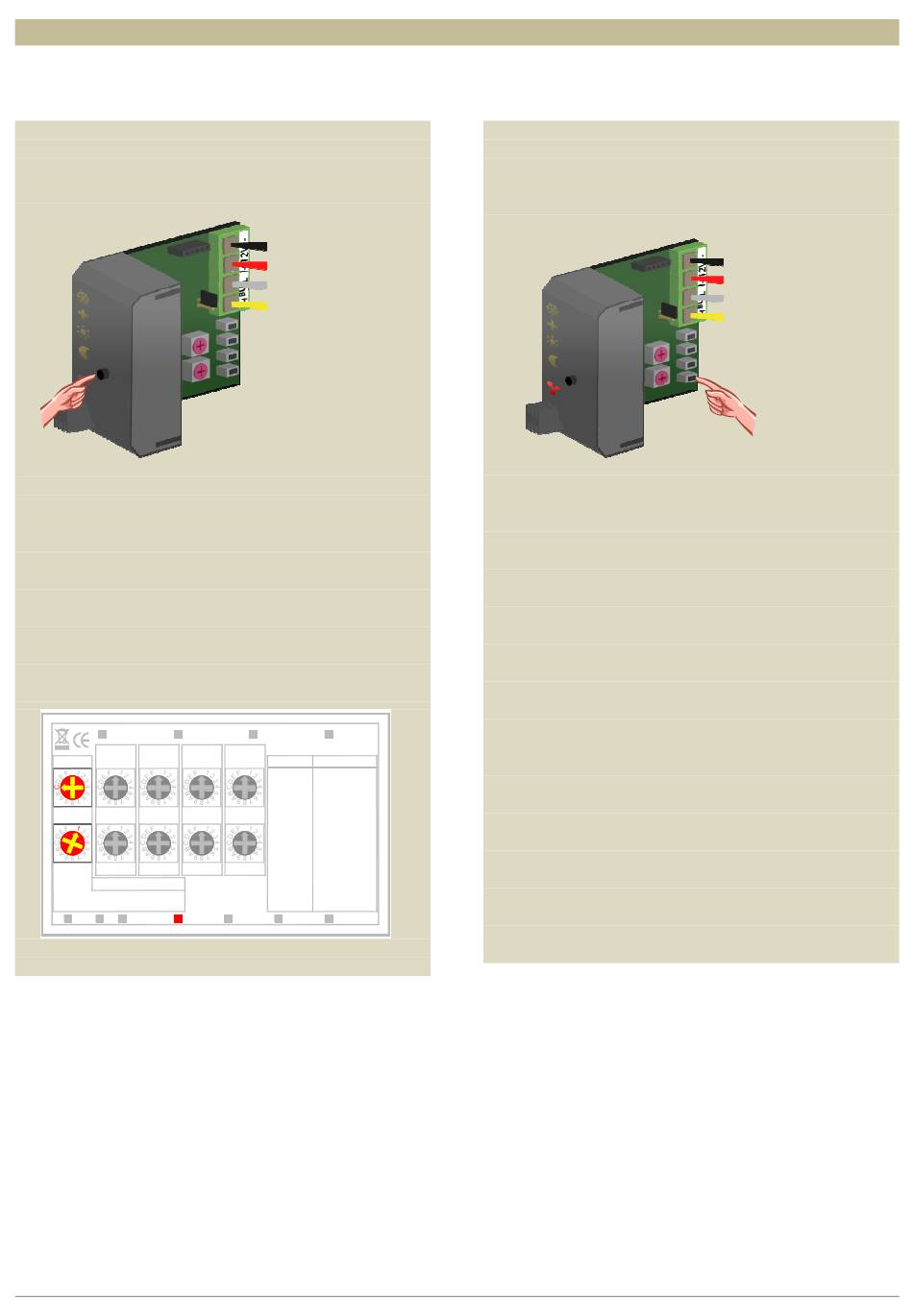

1. Placez le troisième module capteur en mode antigel
en enfonçant le poussoir sur le panneau frontal
jusqu'à ce que toutes les LED soient éteintes.
2. Placez les sélecteurs MODE et TIME1 pour le canal
1 du deuxième module relais sur « 0 » (commande
momentanée).
3. Mémorisez l'adresse du module relais pour un
réadressage ultérieur.
4. Placez l'adresse du deuxième module relais sur
« C1 ».
La LED « MODE 1 » clignote pour indiquer le mode
d'apprentissage du poussoir (PBM).
Out1 Out2
Mode/ Mode/ Mode/ Mode/
ADDR. ADDR. Time2 Time2 Time2 Time2
0 0
0
Time1 Time1 Time1
0 0 0
Learn CH1 CH2
Fx : OFF
x=CH1...4
Ex : ON
: : 9x :
Dx TGL Bx TG1 ST1
Cx : PBM Ax : TG2 8x : ST2
ON Rx Tx Mode1
Out3 Out4
4 Channel relay module
Mode/
Time1 Mode/Time2
Time2
0 0 0:Moment Start-stop
1:5s Staircase
2:10s Non-Retrigger
3:15s Turn Off Delay
4:30s Turn On Delay
5:1' Trig Release
Time1
6:2' Blink
0 0
7:5' 5'
8:10' 10'
9:15' 15'
A:30' 30'
CH3 CH4
B:1h 1h
C:2h 2h
D:5h 5h
VMB4RY
velleman E:1day 1day
F:Toggle Toggle
Mode2 Mode3 Mode4
Notice module de contrôle de température VMB1TC – version 3.0
5. Maintenez enfoncé le poussoir inférieur (HEAT) sur
le troisième module capteur jusqu'à ce que le canal
relais soit actionné et que la LED rouge sur le module
capteur clignote.
6. Placez le deuxième module relais sur l'adresse
d'origine.
