Terminaison

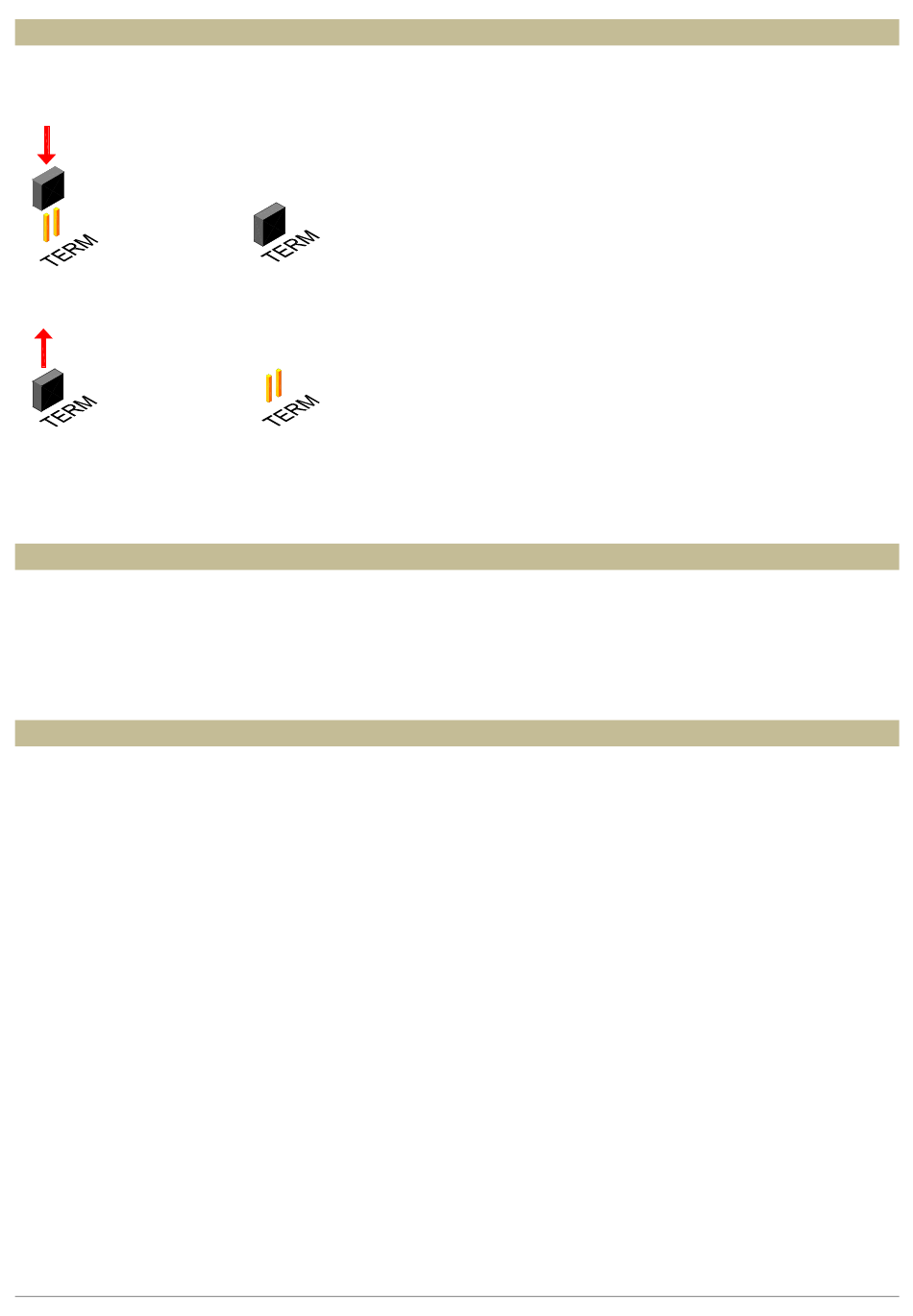

Généralement, le système Velbus
distribution et une sur le module le plus éloigné de la boîte de distribution.
Retirez la terminaison dans tous les autres cas.
Remarque :
Placez une terminaison sur le module dans la boîte de distribution et une sur le panneau de commande qui se situe le
plus de la boîte de distribution lorsque le câblage présente beaucoup de ramifications. Placez une terminaison
supplémentaire en fin d'une autre ramification lors de problèmes de communication. Il est cependant conseillé de limiter
la quantité de terminaisons afin d'éviter une surcharge du bus.
Adressage
Chaque module dans le système Velbus
L'adressage s'effectue à l'aide de sélecteurs rotatifs « ADDR » sur les modules VMB1TS et VMB4RY (voir la notice des
modules en question).
L'adressage du module de contrôle de température VMB1TC se fait depuis un menu (voir la notice du module de contrôle
de température).
Une fois l'adresse programmée, elle ne pourra plus être modifiée.
Attribution des canaux relais
Chaque capteur de température VMB1TS peut piloter un canal relais :
• l'ouverture de la valve qui alimentera le radiateur en eau chaude
• l'activation du ventilateur d'un convecteur pour accélérer le chauffage (lors d'une différence trop importante entre la
température programmée et la température ambiante)
• sélection du régime de jour sur la chaudière
• l'activation du climatiseur
• l'activation de la pompe de circulation (lorsqu'une des valves est ouverte)
• l'activation d'une alarme lors d'une température ambiante trop basse (désactivation du chauffage)
• l'activation d'une alarme lors d'une température ambiante trop élevée (la valve ne se ferme plus)
Chaque canal relais piloté par un module capteur de température doit être placé en mode de commande momentanée,
c.à.d. les sélecteurs rotatifs TIME1 et MODE/TIME2 du canal sur le module relais doivent être placés sur « 0 ».
L'attribution des canaux relais se fait facilement depuis le logiciel Velbuslink connecté sur un PC par l'interface Velbus®
(VMB1USB, VMB1RS ou VMBRSUSB).
Vous pouvez également attribuer les canaux relais sans l'intermédiaire d'un ordinateur (voir notice d'emploi du module
capteur de température VMB1TS). Suivez la procédure décrite ci-dessous si vous ne désirez pas utiliser d'ordinateur.
14
®
ne nécessite que 2 terminaisons « TERM », c.à.d. une sur un module dans la boîte de
®
doit recevoir une adresse unique.
Notice module de contrôle de température VMB1TC – version 3.0
