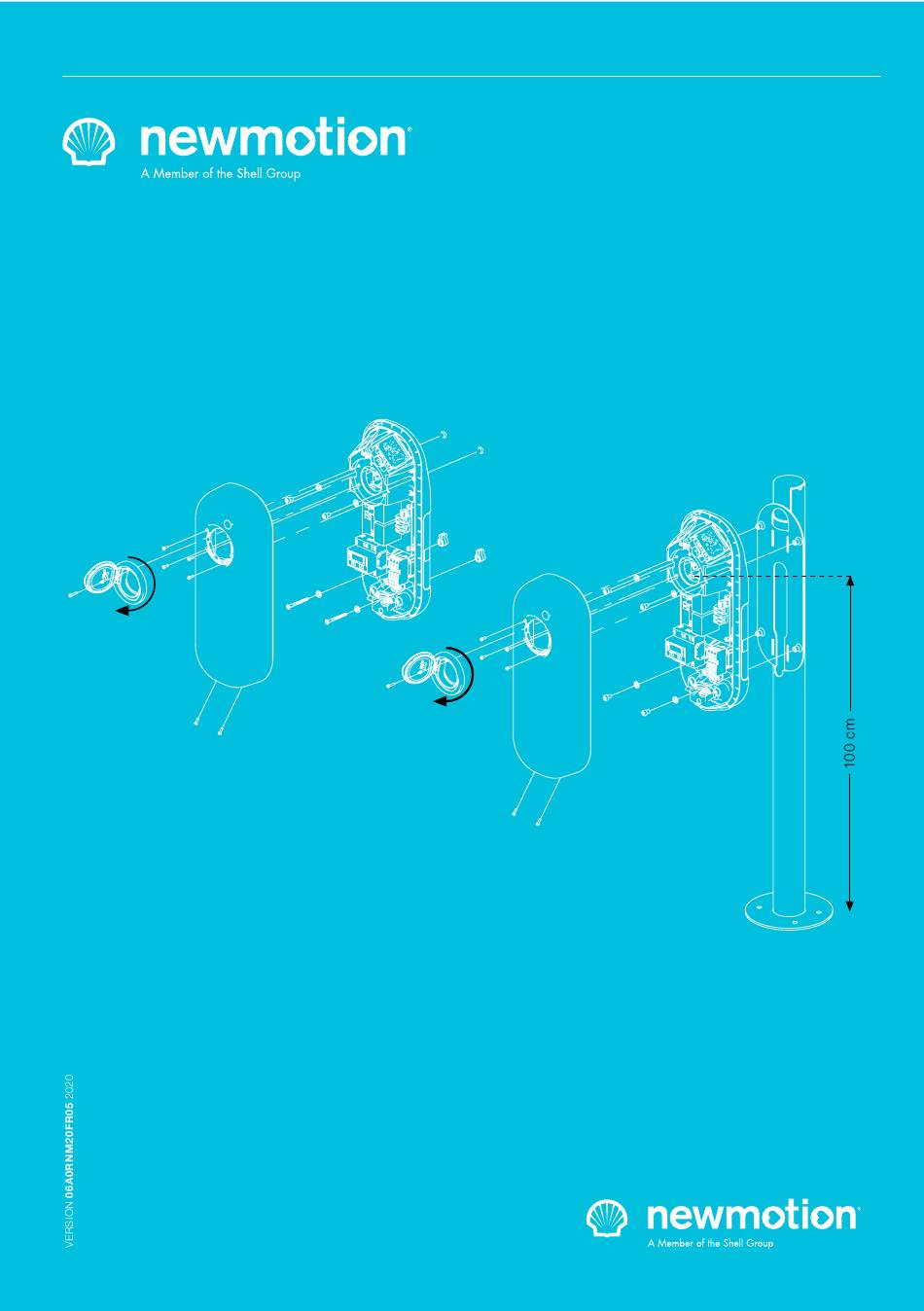

- Page 1 MANUEL D’INSTALLATION – FR Home Basic Edition 7 Home Basic Edition 11...
-
Page 3: Avertissement De Sécurité + Prudence
électrique et même si l’équipement est éteint, des tensions dangereuses peuvent être présentes aux NewMotion conseille vivement de faire installer le bornes d’entrée. Coupez toujours l’alimentation en produit par des professionnels certifiés EV-Ready. La courant alternatif avant d’entreprendre des travaux sur... -
Page 4: Fonctionnement Des Bornes De Recharge
2. FONCTIONNEMENT DES BORNES DE RECHARGE Cette borne de recharge sélectionnée n’est pas connectée à un service clientèle. Aucun service en ligne ou support à distance n’est disponible pour ce point de facturation. En cas d’erreur ou de problème, une assistance sur site est nécessaire de la part d’un l’installateur certifié... -
Page 5: Vue D'ensemble Des Produits
3. VUE D’ENSEMBLE DES PRODUITS 3.1 MONTAGE, CONTENU DE LA BOITE ET OUTILS REQUIS Contenu des emballages de borne de Outils nécessaires et matériel rechange supplémentaire (non fournis) Montage mural - Borne de rechange ; - 4x vis à tête cylindrique autotaraudeuses - Œillets en caoutchouc (différentes de 6,3 mm x 70 mm (DIN 7981C) en tailles) ;... -
Page 6: Spécifications Techniques
Home Basic Edition 7 : monophasé 32A* (7,4kW) Home Basic Edition 11 : triphasé 16A* (11 kW) Capacité de charge configurée en standard Home Basic Edition 7 : 3,7 kW - monophasé 16A** Home Basic Edition 11 : 11 kW - triphasé 16A** Catégorie de sécurité électrique... -
Page 7: Spécifications Techniques (Suite)
3. VUE D’ENSEMBLE DES PRODUITS 3.2 SPÉCIFICATIONS TECHNIQUES (SUITE) Plage de température de fonctionnement -30℃ à +50℃ Plage d’humidité de fonctionnement 5 % à 95 %. Plage de pression d’air de fonctionnement 860 hPa à 1060 hPa Hauteur maximale de montage de la prise 1,5 mètre au-dessus du sol Hauteur de prise conseillée 1 mètre au-dessus du sol... - Page 8 3. VUE D’ENSEMBLE DES PRODUITS 3.3 APERÇU DU PRODUIT Indicateur d’état Type 2 EV Prise de courant et couvercle Étiquette d’identification avec numéro de série INSTALLATIEHANDLEIDING – P8 VERSION 0129NM02INT01 MANUEL D’INSTALLATION – P8 | P8 0520NM19INT05...
-
Page 9: Aperçu Des Connexions | Version 7,4 Kw
3. VUE D’ENSEMBLE DES PRODUITS 3.4.1 APERÇU DES CONNEXIONS | VERSION 7,4 KW Connexion des fils de phase Connexion du neutre Connexion du fil de terre Câble d’alimentation Poteau de mise à la terre Serre-câble INSTALLATIEHANDLEIDING – P9 VERSION 0129NM02INT01 MANUEL D’INSTALLATION –... -
Page 10: Aperçu Des Connexions | Version 11 Kw
3. VUE D’ENSEMBLE DES PRODUITS 3.4.2 APERÇU DES CONNEXIONS | VERSION 11 KW Connexions des câbles électriques Phase 1 Phase 2 Phase 3 Neutre Terre Câble de données à décharge de tension Raccordement à la terre Poteau de mise à la terre Serre-câble Entrée du câble d’alimentation... -
Page 11: Aperçu De L'installation Des Accessoires
3. VUE D’ENSEMBLE DES PRODUITS 3.4.3 APERÇU DE L’INSTALLATION DES ACCESSOIRES Interrupteurs rotatifs et commutateur DIP pour le courant maximum, le délestage et la configuration du verrouillage des câbles (voir chapitre 6) Modèle de 11 kW Port RJ12 - P1 Connexion de pour le module pointe MARCHE/... -
Page 12: Détails De L'installation
4. DÉTAILS DE L’INSTALLATION Il incombe à l’électricien de sélectionner la section de câble et les protections électriques appropriés à chaque situation et conformes aux réglementations applicables. Conseils en matière - Fil pour l’ampérage maximum du matériel sous charge continue ; - Calculer avec un COS-Phi de 0,8 ;... -
Page 13: Procédure D'installation
5. PROCÉDURE D’INSTALLATION Merci d’avoir installé cette borne de recharge. Assurez- l’entrée du câble électrique. Lubrifiez si nécessaire pour vous qu’il y a suffisamment d’espace pour effectuer le faciliter le passage du câble d’alimentation ; travail correctement. Étape 2 : Fixez le câble d’alimentation à l’aide du Veillez à... -
Page 14: Accessoire De Dérivation
5. PROCÉDURE D’INSTALLATION Pour un point de charge installé sur une seule phase, la RJ12 sont correctement connectés en utilisant un tête de mesure L1 doit correspondre à la conduction qui testeur de câble réseau. Si la LED du port P1 de la est connectée au L1 du bloc de jonction. -
Page 15: Accessoire De Pointe Marche/ Arrêt
5. PROCÉDURE D’INSTALLATION 5.7 ACCESSOIRE DE POINTE MARCHE/ Entrée Marche/ Connexion au compteur intelligent ARRÊT arrêt Relais de pointe marche/arrêt Étape 1 : Choisissez le câble (non fourni) à 5 fils destiné Sortie vers le Connexion du câblage de consommation aux accessoires ;... -
Page 16: Configuration Locale
6. CONFIGURATION LOCALE L’édition Home Basic peut être configurée localement à La seule façon de déverrouiller le câble est de couper l’aide des commandes rotatives et des commutateurs DIP l’alimentation de la prise de charge. Lorsque le de la borne de recharge. commutateur DIP est en position haute, le verrouillage ne sera opérationnel que pendant les sessions de Assurez-vous que la borne de recharge n’est plus sous... -
Page 17: Dépannage
7. MANUEL D’UTILISATION ET DÉPANNAGE 7.1 UTILISATION RÉGULIÈRE Position C La recharge n’aura lieu qu’en heures creuses. Lorsque La première étape consiste à connecter votre voiture à le passage en période creuse se produit pendant que la borne de recharge en branchant le câble de charge, la la voiture est en cours de charge, la session de charge session démarre automatiquement.
