INSTRUCTION MANUAL – EN | INSTALLATIEHANDLEIDING – NL | INSTALLATIONSANLEITUNG - DE | MANUEL D'INSTALLATION - FR
Home Advanced 2.0
3,7 - 22 kW

Publicité

Table des Matières
loading

Sommaire des Matières pour newmotion Home Advanced 2.0

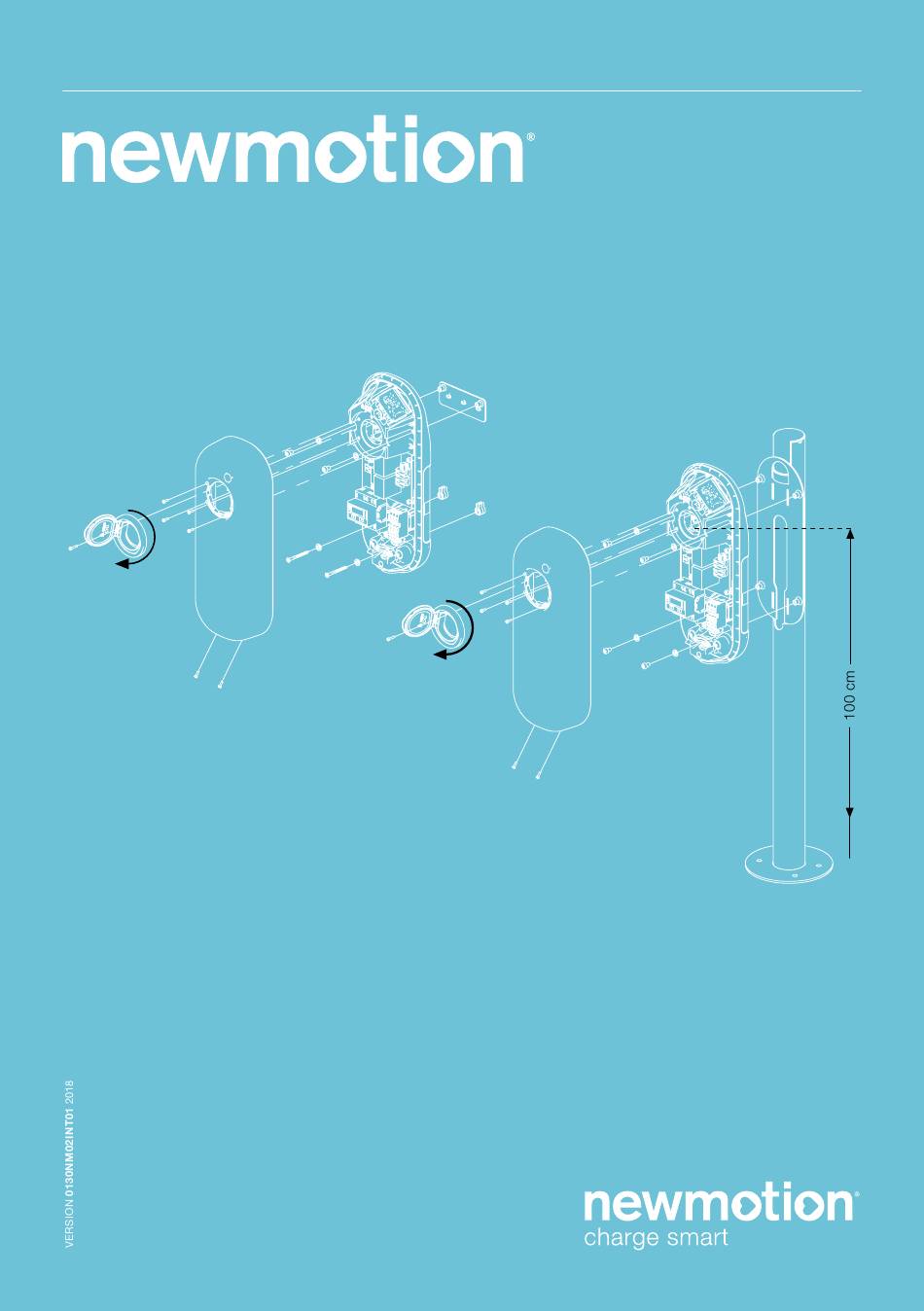

  • Page 1 INSTRUCTION MANUAL – EN | INSTALLATIEHANDLEIDING – NL | INSTALLATIONSANLEITUNG - DE | MANUEL D’INSTALLATION - FR Home Advanced 2.0 3,7 - 22 kW...
  • Page 3 NewMotion Home Advanced 2.0 3,7 - 22 kW Table of contents / Inhoudsopgave / Inhaltsverzeichnis / Table des matières Instruction manual (EN) Installationsanleitung (DE) Pages 4 - 16 Pagina 30 - 42 Installatiehandleiding (NL) Manuel d’installation (FR) Pagina 17 - 29...
  • Page 4 - arising from or in connection with entire installation procedure. Failing to do so can lead to the use of this manual. Nor does NewMotion accept any serious injury or even death. liability for any such loss or damage arising out of your The installation procedure must be carried out by a reliance on any information contained in this manual.
  • Page 5 To ensure the charge point is ready for use, the owner needs to activate the charge point through our online portal at my.newmotion.com. The serial number of the charge point is needed for this process which can be found on the right hand side of the charge point.
  • Page 6: Product Overview

    - DIN 912 HEX allen key (Size 6); - Shovel; Optional Wall bracket - 4 x M8 x 12 mm bolts (Torx) plus - All mentioned for standard mounting, for two NewMotion plus; washers; charge points - Pole (sold separately);...
  • Page 7: Technical Specifications

    3. PRODUCT OVERVIEW 3.2 TECHNICAL SPECIFICATIONS Serial number format Home Advanced 07 _ _ _ _ _ _ Maximum charge capacity 1-phase 32A (7,4 kW)* 3-phase 32A (22 kW)* Standard configured charge capacity 1-phase 16A (3,7kW)** 3-phase 16A (11kW)** Electric safety category Class 1 Dimensions (H x W x D) 503.5 x 200 x 137 mm...
  • Page 8 EV, the grid connection at your location and the electricity usage of your building. **Contact NewMotion for changing charge capacity. ***Contact NewMotion for further information: +44 20 3868 1036 and press option 1. INSTRUCTION MANUAL – P8...
  • Page 9 3. PRODUCT OVERVIEW 3.3 OVERVIEW OF PRODUCT RFID reader LED status indicator Type 2 EV Plug socket & Cover lid or dummy socket Identification label with serialnumber Product details INSTRUCTION MANUAL – P9 0130NM02INT02...
  • Page 10: Overview Of Connections

    3. PRODUCT OVERVIEW 3.4 OVERVIEW OF CONNECTIONS Ethernet port Ethernet port P1 port Tension relief (data cables) Terminal block Neutral wire Phase 2 connection Phase 3 Phase 1 Earthing point for pole mount Earthing point for pole mount UTP data cable inlet UTP data cable inlet with rubber seal with rubber seal...
  • Page 11 3. PRODUCT OVERVIEW OVERVIEW TETHERED CABLE* Connector for communication with the car to red wire Tethered cable connection Keep the same order as the connection under relay L1 = portal 1 L2 = portal 3 L3 = portal 5 Neutral = portal 7 Earthing tethered cable cable clamp Tethered...
  • Page 12 NewMotion backoffice in three ways: 1. Ethernet connection 2. GPRS 2G 3. 2/3/4G with NewMotion mobile router The Home Advanced will connect to the New Motion backoffice so settings can be changed remotely and for remote support to be given. Without the backoffice connection, none of our online services can be used.
  • Page 13: Installation Advice

    4. INSTALLATION ADVICE The electrician is responsible for selecting a cable thickness & safety components appropriate for the specific situation and according to regulations; Wiring advice* - Wire for the maximum hardware amperage under continuous load; - Calculate with a COS-Phi of 0.8; - Calculate with a max allowable voltage drop over the cable of 2%;...
  • Page 14: Installation Procedure

    5. INSTALLATION PROCEDURE Thank you for installing this charge point. 5.2B MECHANICAL MOUNT (POLE ON Make sure there is enough space to properly do the work. PAVEMENT) Ensure to work safely and take the safety of others into Step 1; Drill holes into the pavement for the wedge bolts consideration as well, always work according local or chemical anchors (not provided);...
  • Page 15: Communication Connection(S)

    Ethernet port(s), like indicated in the ‘overview of network. A quick check can be done via chargeportal. connections’ section; newmotion.com/test. Simply enter the serial number Step 2; Connect the UTP to an internet enabled router into the search field and click “Search”. “Online” should with DHCP;...
  • Page 16 To make the charge point ready for use the owner needs to activate the charge point through our online portal my.newmotion.com. The serial number of the charge point is required for this process and can be found on the right hand side of the charge point. Charge cards can be activated in the same online portal.
  • Page 17: Productbeschrijving En Beoogd Gebruik

    Controleer voordat u het laadpunt inschakelt of BEOOGD GEBRUIK de beschikbare spanningsbron overeenkomt met de configuratie-instellingen van het product zoals Bedankt voor het kiezen van een NewMotion-laadpunt beschreven in deze handleiding. voor elektrische voertuigen. Dit laadpunt is bedoeld om de batterijen op te laden...
  • Page 18 2. ACTIVEREN EN REGISTREREN Om het laadpunt gebruiksklaar te maken, dient de eigenaar het laadpunt te activeren in onze online portal op my.newmotion.com. Deze procedure vereist het serienummer van het laadpunt welke vermeld staat op de rechterzijde van het laadpunt. Laadpassen kunnen via dezelfde online portal worden geactiveerd.
  • Page 19: Productoverzicht

    - DIN 912 HEX inbussleutel (maat 6) - Schep Optionele - 4 x bout M8 x 12 mm (Torx) en ringen - Alle onderdelen genoemd bij muurbeugel voor standaard-montage, plus: twee NewMotion - Paal (afzonderlijk verkrijgbaar) laadpunten INSTALLATIEHANDLEIDING – P19 0130NM02INT02...
  • Page 20: Technische Specificaties

    3. PRODUCTOVERZICHT 3.2 TECHNISCHE SPECIFICATIES Indeling serienummer Home Advanced 07 _ _ _ _ _ _ Maximaal laadvermogen 1-fase 32 ampère (7,4 kW)* 3-fase 32 ampère (22 kW)* Standaard geconfigureerde laadvermogen 1-fase 16 ampère (3,7 kW)** 3-fase 16 ampère (11 kW)** Elektrische veiligheidsklasse Klasse 1 Afmetingen (H x B x D)
  • Page 21 EV, de netaansluiting op uw locatie en het elektriciteitsverbruik van uw gebouw. ** Neem contact op met NewMotion voor het wijzigen van de laadcapaciteit *** Neem contact op met NewMotion voor meer informatie: +31 (0)88 010 9500 en kies optie 1. INSTALLATIEHANDLEIDING – P21...
  • Page 22 3. PRODUCTOVERZICHT 3.3 PRODUCTOVERZICHT RFID-lezer LED-statusindicator Type 2 EV-stekker aansluiting & klepje (of dummy-aansluiting voor vaste kabel) Identificatielabel met serienummer en productnummer Productdetails INSTALLATIEHANDLEIDING – P22 0130NM02INT02...
  • Page 23 3. PRODUCTOVERZICHT 3.4 OVERZICHT VAN AANSLUITINGEN Ethernet poort Ethernet poort P1 poort trekontlasting datakabels Klemmenblok aansluiting aansluiting fasedraad 2 nuldraad aansluiting fasedraad 3 aansluiting fasedraad 1 aarding paal Massa-aansluiting voor paalmontage Ingang voor Ingang voor UTP-datakabel met UTP-datakabel met rubberen afdichting rubberen afdichting kabelklem voedingskabel...
  • Page 24 3. PRODUCTOVERZICHT OVERZICHT VASTE LAADKABEL* Aansluiting communicatie auto op het rode pin connector. Aansluiting voeding vaste kabel Houdt zelfde volgorde aan als aansluiting onderaan relais L1 = poort 1 L2 = poort 3 L3 = poort 5 Neutraal = poort 7 Aarding vaste kabel kabelklem Kabeldoorvoer...
  • Page 25 2. GPRS 2G 3. 2/3/4G met NewMotion mobiele router De Home Advanced zal verbinding maken met de NewMotion-backoffice voor het op afstand wijzigen van instellingen en het bieden van ondersteuning. Zonder verbinding met de backoffice kunnen geen van onze online services worden gebruikt.
  • Page 26 4. INSTALLATIEADVIES De installateur is verantwoordelijk voor het selecteren van de kabeldikte en de voor de specifieke situatie geschikte veiligheidscomponenten, in overeenstemming met de plaatselijk geldende wettelijke voorschriften. Bekabelingsadvies* - Houd bij het aanleggen van bedrading altijd het maximale ampèrage van de hardware bij continue belasting aan.
  • Page 27: Installatieprocedure

    5. INSTALLATIEPROCEDURE Hartelijk dank voor het installeren van dit laadpunt. 5.2B MECHANISCHE BEVESTIGING (PAAL OP Zorg dat er voldoende ruimte is om het werk goed te doen. BESTRATING) Werk altijd volgens de lokale veiligheidsvoorschriften, en Stap 1: boor gaten in de bestrating voor de keilbouten zorg voor optimale veiligheid voor uzelf en anderen.
  • Page 28 DHCP aangesloten en probeer het opnieuw. Neem in geval van terugkerende problemen contact op met NewMotion. 5.5B COMMUNICATIE-AANSLUITING(EN) (GPRS) Stap 9: als configuratie van de instellingen voor het Stap 1: controleer of de signaalsterkte voldoende is opladen van het laadpunt nodig is (bijvoorbeeld lagere ampère-instellingen), neem dan contact op met...
  • Page 29: Voor Eerste Gebruik

    ACTIVERING EN REGISTRATIE “Om het laadpunt gebruiksklaar te maken, dient de eigenaar het laadpunt te activeren in onze online portal my.newmotion.com. Deze procedure vereist het serienummer van het laadpunt dat vermeld staat op de rechterzijde van het laadpunt. Laadkaarten kunnen via dezelfde online portal worden geactiveerd.
  • Page 30 örtlichen Gesetzen und Bestimmungen durchgeführt werden. Gegebenheiten und lokalen/nationalen Bestimmungen ab, die nicht im Handbuch erwähnt werden. NewMotion Ist die Ladestation an das Stromnetz angeschlossen, ist nicht für Verluste oder Schäden jeglicher Art können auch bei ausgeschaltetem Gerät gefährliche...
  • Page 31 2. AKTIVIEREN/REGISTRIEREN Um die Ladestation zum Einsatz vorzubereiten, muss der Eigentümer die Ladestation über unser Online-Portal my.newmotion.com aktivieren. Die Seriennummer der Ladestation wird in diesem Prozess benötigt und kann auf der rechten Seite der Ladestation abgelesen werden. Ladekarten können auf demselben Online-Portal aktiviert werden.
  • Page 32: Produktübersicht

    Mast - DIN 912 HEX-Inbusschlüssel (Größe 6); - Spaten; Optionale - 4 M8 x 12 mm-Schrauben (Torx) plus - Alle für die Standardmontage Wandhalterung für Unterlegscheiben; erwähnten Elemente, plus; zwei NewMotion - Mast (separat erhältlich); Ladestationen INSTALLATIONSANLEITUNG – P32 0130NM02INT02...
  • Page 33: Technische Daten

    3. PRODUKTÜBERSICHT 3.2 TECHNISCHE DATEN Seriennummer im Format Home Advanced 07 _ _ _ _ _ _ Maximale Ladekapazität 1-phasig 32 A (7,4 kW)* 3-phasig 32 A (22 kW)* Standardmäßig konfigurierte Ladekapazität 1-phasig 16 A (3,7 kW)** 3-phasig 16 A (11 kW)** Elektrische Schutzklasse Klasse 1 Abmessungen (H x B x T)
  • Page 34 Typ des Elektrofahrzeugs, Netzanschluss und der Stromverbrauch Ihres Gebäudes. ** Nehmen Sie zur Änderung der Ladekapazität Kontakt zu NewMotion auf. *** Nehmen Sie für weitere Informationen Kontakt zu NewMotion auf: +44 20 3868 1036, drücken Sie dann Option 1. INSTALLATIONSANLEITUNG – P34...
  • Page 35 3. PRODUKTÜBERSICHT 3.3 ÜBERSICHT ÜBER DAS PRODUKT RFID-Reader LED-Statusanzeige Typ 2 EV-Steckdose (oder Blindsteckerbuchse für festangeschlossenes Kabel) Etikett mit Serien- und Produktnummer Produktinformationen INSTALLATIONSANLEITUNG – P35 0130NM02INT02...
  • Page 36: Übersicht Über Die Anschlüsse

    3. PRODUKTÜBERSICHT 3.4 ÜBERSICHT ÜBER DIE ANSCHLÜSSE Ethernet Ethernet Anschluss Anschluss P1 port Zugentlastung Datenkabel Klemmblock Anschluss Phase 2 Nulldraht Phase 3 Phase 1 Erdungspunkt für Mastmontage Erdungspunkt für Mastmontage UTP-Kabeleinlass mit UTP-Kabeleinlass mit Gummidichtungen Gummidichtungen Netzkabelklemme Kabeldurchführung Netzkabel Fall Sie eine Verbindung zu einem 3-phasigen Netz ohne Nullleiter aufbauen: Installieren Sie nur die Phase 1 und verbinden Sie einen der beiden anderen Phasendrähte mit dem Nullleiter-Anschluss.
  • Page 37 3. PRODUKTÜBERSICHT KABELÜBERSICHT Anschlussstelle für Verbindung mit dem Fahrzeug Anschluss festes Ladekabel Beachten Sie die gleiche Reihenfolge wie unterhalb des Relais. L1 = Anschluss 1 L2 = Anschluss 3 L3 = Anschluss 5 Neutral = Anschluss 7 Erdungskabelverbindung Kabelklemme Kabeldurchführung festes Ladekabel Festes Kabel aufhängen Platzieren Sie, sobald die Installation beendet ist, den Stecker des Ladekabels in den dafür vorgesehenen Halter...
  • Page 38 UTP Ethernet-Datenport angeschlossen wird. (Mobile) Router Möglicherweise müssen die Einstellungen im Netzwerk geändert werden, damit Home Advanced erfolgreich eine Verbindung zum NewMotion Backoffice aufbauen kann. Das Netzwerk sollte folgendes aufweisen: - DHCP - TCP-Ports 80 und 443 müssen geöffnet sein - FTP-Port 21 muss geöffnet sein...
  • Page 39 4. INSTALLATIONSHILFE Der Elektriker ist für die Auswahl einer für die jeweilige Situation und die geltenden Vorschriften geeigneten Kabeldicke und der Sicherheitskomponenten verantwortlich; Verkabelungshinweis* - Für die maximale Stromstärke der Hardware unter ständiger Last verkabeln; - Mit einem COS-PHI von 0,8 rechnen; - Mit einem max.
  • Page 40 5. INSTALLATION Vielen Dank, dass Sie diese Ladestation installieren. 5.2B MECHANISCHE MONTAGE Stellen Sie sicher, dass ausreichend Platz für die Arbeit (MAST AUF GEHSTEIG) vorhanden ist. Schritt 1: Bohren Sie für die Keilbolzen oder Arbeiten Sie sicher, berücksichtigen Sie auch die Verbundanker (nicht im Lieferumfang enthalten) Löcher Sicherheit anderer, und gehen Sie immer gemäß...
  • Page 41 GPRS-Verbindungen mit 6.5b; (siehe B.O. erforderlich wird (z. B. niedrigere Ampereeinstellungen), Verbindungen – Übersicht 3.3) so wenden Sie sich bitte an NewMotion; 5.5A KOMMUNIKATIONSVERBINDUNG(EN) (UTP) Schritt 1: Führen Sie das/die UTP-Kabel durch den Gummianschlag zum Datenkabeleinlass und verbinden Sie es dann mit dem/den Ethernet-Port(s), wie im Abschnitt “Übersicht: Anschlüsse“...
  • Page 42: Vor Der Verwendung

    6.1 VOR DER VERWENDUNG Um die Ladestation für den Einsatz vorzubereiten, muss der Eigentümer die Ladestation über unser Online-Portal my.newmotion.com aktivieren. Die Seriennummer der Ladestation wird in diesem Prozess benötigt und kann auf der rechten Seite der Ladestation gefunden werden.
  • Page 43: Description Du Produit Et Utilisation Prévue

    Veuillez consulter notre site Web Le système électrique doit toujours être exempt de tension www.newmotion.com pour obtenir la dernière pendant toute la procédure d’installation. Sinon, cela version de ce manuel. Nous vous conseillons fortement pourrait entraîner des blessures graves, voire mortelles.
  • Page 44: Activation Et Inscription

    Afin que la borne de recharge soit prête à l’emploi, le propriétaire doit activer la borne de recharge via notre portail en ligne : my.newmotion.com. Le numéro de série de la borne de recharge est nécessaire pour ce processus. Vous le trouverez sur le côté...
  • Page 45: Vue D'ensemble Des Produits

    - Pelle. Montage en option - 4 boulons M8 de 12 mm (Torx) et - Tous les éléments mentionnés pour la Support mural pour 2 fixation standard, plus : rondelles. bornes NewMotion - Poteau (vendu séparément). MANUEL D’INSTALLATION – P45 0130NM02INT02...
  • Page 46: Caractéristiques Techniques

    3. VUE D’ENSEMBLE DES PRODUITS 3.2 CARACTÉRISTIQUES TECHNIQUES Format du numéro de série pour Home Advanced 07 _ _ _ _ _ _ Capacité de charge maximale Monophasé 32 A (7,4 kW)* Triphasé 32A (22 kW)* Capacité de charge standard Monophasé...
  • Page 47 3. VUE D’ENSEMBLE DES PRODUITS 3.2 CARACTÉRISTIQUES TECHNIQUES Communication back-office GPRS 2G (partenaires Vodafone minimum -80 dBm) Connexion Ethernet (DHCP, TCP 443, TCP80, TCP21) 2G/3G/4G avec le routeur mobile*** Compteurs intelligents de communication RJ11 à fils croisés - DSMR >4.0 Protocole back-office Protocole OCPP Consommation en veille...
  • Page 48 3. VUE D’ENSEMBLE DES PRODUITS 3.3 VUE D’ENSEMBLE DU PRODUIT Lecteur RFID. Voyant LED d’indication d’état. Prise électrique pour véhicule électrique de type 2 (ou faux connecteur pour câble intégré). Étiquette d’identifica- tion avec le numéro de série et le numéro de produit.
  • Page 49: Vue D'ensemble Des Connexions

    3. VUE D’ENSEMBLE DES PRODUITS 3.4 VUE D’ENSEMBLE DES CONNEXIONS Port Ethernet Port Ethernet P1 port Décharge de traction (câbles de données) Bornier Connexion Connexion phase 2 du fil de terre Connexion phase 3 Connexion phase 1 Bornier de terre Point de mise à...
  • Page 50: Vue D'ensemble Du Câble Intégré

    3. VUE D’ENSEMBLE DES PRODUITS VUE D’ENSEMBLE DU CÂBLE INTÉGRÉ Connecteur pour la communication avec la voiture au connecteur rouge Connexion du câble attaché Gardez le même ordre de branchement sur le bornier: L1 = bornier 1 L2 = bornier 2 L3 = bornier 3 Neutre = bornier 7 Mise à...
  • Page 51: Connexions Back-Office

    3. VUE D’ENSEMBLE DES PRODUITS 3.5 CONNEXIONS BACK-OFFICE Vous pouvez connecter la borne Home Advanced au back-office New Motion de trois façons : 1. Connexion filaire Ethernet 2. GPRS 2G 3. 2/3/4G avec le routeur mobile New Motion La borne Home Advanced se connecte au back-office New Motion pour permettre le paramétrage à...
  • Page 52: Conseils D'installation

    4. CONSEILS D’INSTALLATION Il incombe à l’électricien de sélectionner la section de câble et les protections électriques appropriés à chaque situation et conformes aux réglementations applicables. Conseils de câblage* - Le câblage doit être effectué de façon à assurer l’intensité matérielle maximale en condition de charge constante.
  • Page 53: Procédure D'installation

    5. PROCÉDURE D’INSTALLATION Nous vous remercions pour l’installation de cette borne de 5.2B MONTAGE SUR POTEAU SUR SOL DUR recharge. Assurez-vous qu’il y a suffisamment d’espace Étape 1 : percez des trous dans la chaussée pour les pour travailler correctement. Veillez à travailler en toute chevilles mécaniques ou les chevilles chimiques (non sécurité...
  • Page 54: Connexion D'alimentation

    Vous pouvez effectuer une le fil de communication avec la voiture (fil rouge), comme vérification rapide via chargeportal. newmotion.com/ indiqué dans la section « vue d’ensemble du câble intégré ». test. Il vous suffit d’entrer le numéro de série dans le champ de recherche et de cliquer sur «...
  • Page 55: Introduction Au Chargement De Votre

    « Afin que la borne de recharge soit prête à l’emploi, le propriétaire doit activer la borne de recharge via notre portail en ligne : my.newmotion.com. Le numéro de série de la borne de recharge est nécessaire pour ce processus.
