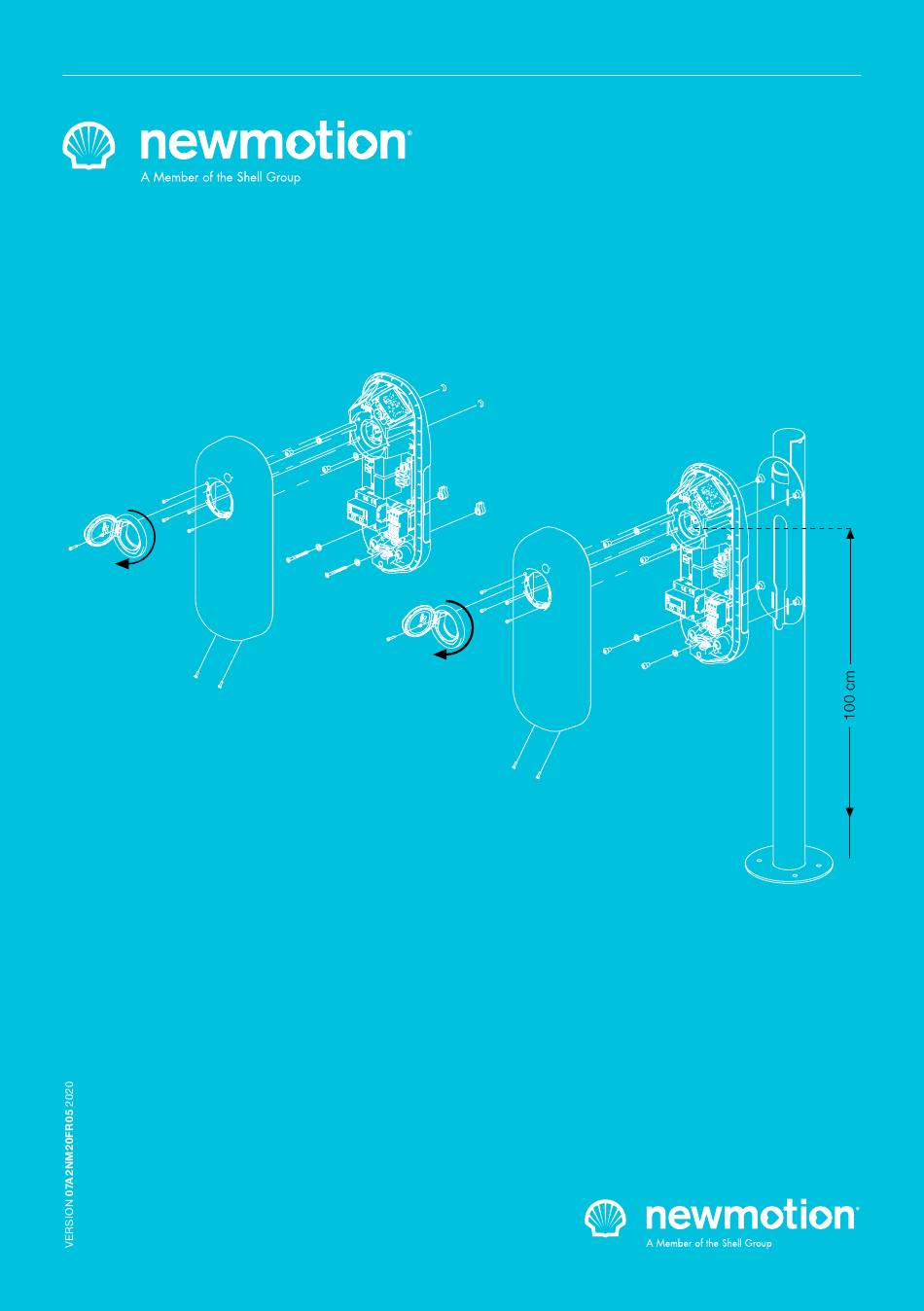

- Page 1 MANUEL D’INSTALLATION – FR Home Advanced Edition 7 Home Advanced Edition 22...
- Page 3 électromagnétique et/ou dans des zones inondables. pour obtenir la dernière version de ce manuel. La borne de recharge est connectée au réseau NewMotion conseille vivement de faire installer le électrique et même si l’équipement est éteint, des produit par des professionnels certifiés EV-Ready. La tensions dangereuses peuvent être présentes aux...
- Page 4 2. FONCTIONNEMENT DES BORNES DE RECHARGE Cette borne de recharge sélectionnée peut être connectée au backoffice d’un CPO via WiFi ou Ethernet. En cas d’erreur ou de problème, une assistance sur site est nécessaire de la part de l’installateur. INSTALLATIEHANDLEIDING – P4 VERSION 0129NM02INT01 MANUEL D’INSTALLATION –...
- Page 5 3. APERÇU DES PRODUITS 3.1 MONTAGE, CONTENU DE L’EMBALLAGE ET OUTILS NÉCESSAIRES Contenu de l’emballage avec borne Outils nécessaires et matériel de recharge supplémentaire (non fournis) Montage mural - Borne de recharge ; - 4x vis autotaraudeuses à tête cylindrique - Œillets en caoutchouc Torx de 6,3 mm x 70 mm (DIN 7981C) en (différentes tailles) ;...
- Page 6 3. APERÇU DES PRODUITS 3.2 SPÉCIFICATIONS TECHNIQUES Format du numéro de série Home Advanced 7 kW 07A _ _ _ _ _ Format du numéro de série Home Advanced 22 kW 07B _ _ _ _ _ Capacité de charge maximale Home Advanced é...
- Page 7 3. APERÇU DES PRODUITS 3.2 SPÉCIFICATIONS TECHNIQUES (SUITE) Protocole de service clientèle Protocole OCPP Consommation en veille 3-5W Plage de température de fonctionnement -30℃ à +50℃ Plage d’humidité de fonctionnement 5 % à 95 %. Plage de pression d’air de fonctionnement 860 hPa à...
- Page 8 3. APERÇU DES PRODUITS 3.3 APERÇU DU PRODUIT Lecteur RFID Indicateur d’état LED Type 2 EV Prise de courant et couvercle Étiquette d’identification avec numéro de série INSTALLATIEHANDLEIDING – P8 VERSION 0129NM02INT01 MANUEL D’INSTALLATION – P8 | P8 0720NM19INT05...
- Page 9 3. APERÇU DES PRODUITS 3.4.1 APERÇU DES CONNEXIONS Port Ethernet Phase 1 Neutre Mise à la terre Phase 3 Phase 2 Poteau de mise à la terre Pinces pour câbles électriques Entrée de câble de A L'INTÉRIEUR données UTP avec joint en caoutchouc Entrées pour les câbles électriques...
- Page 10 3. APERÇU DES PRODUITS 3.4.2 APERÇU DE L’INSTALLATION DES ACCESSOIRES P1 Port pour la gestion dynamique de l’énergie Entrée de câble de A L'INTÉRIEUR données UTP avec joint en caoutchouc pour la gestion dynamique de l’énergie INSTALLATIEHANDLEIDING – P10 VERSION 0129NM02INT01 MANUEL D’INSTALLATION –...
- Page 11 4. DÉTAILS DE L’INSTALLATION L’installateur est responsable de la sélection de l’épaisseur du câble et des composants de sécurité appropriés à la situation spécifique et selon les réglementations locales Conseils en matière - Fil pour l’ampérage maximum du matériel sous charge continue ; - Calculer avec un COS-Phi de 0,8 ;...
- Page 12 5. PROCÉDURE D’INSTALLATION Merci d’avoir installé cette borne de recharge. Assurez- Étape 2 : Fixez le(s) câble(s) d’alimentation à l’aide vous qu’il y a suffisamment d’espace pour effectuer le du(des) serre-câble(s) ; travail correctement. Étape 3 : Branchez l’alimentation sur les borniers, Veillez à...
- Page 13 LED P1 n’affiche aucun signal, veuillez vérifier si les effectuée après la mise sous tension de celle-ci, à l’aide de l’application Home Charging by NewMotion connecteurs RJ12 sont correctement connectés à l’aide d’un testeur de câble réseau. Si la LED du port P1 de app.
- Page 14 Assurez-vous que la borne de recharge est allumée pendant au moins 5 minutes. CONSEIL : Assurez-vous que l’application Home Charging by NewMotion est déjà installée sur votre smartphone, avant d’installer la borne de recharge. - Ouvrez l’application Home Charging by NewMotion sur votre téléphone...
- Page 15 7. MANUEL DE L’UTILISATEUR 7.1 UTILISATION RÉGULIÈRE 7.2 DÉPANNAGE La première étape consiste à connecter votre voiture à la borne de recharge en branchant le câble de charge. VOYEZ-VOUS UNE LUMIÈRE ROUGE SUR VOTRE Si vous utilisez la fonction Plug&Charge, la session BORNE DE RECHARGE ? démarrera automatiquement.
