9.3 Fixation de l'unité sur la plaque de montage
9.4 Fermeture de l'unité intérieure

9.4.1 Repose de la grille avant

9.4.2 Fermeture du couvercle de service

CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +
ATXM50R2V1B
Climatiseur autonome Daikin
4P518023-8G – 2020.06
9
Finalisation de l'installation de l'unité intérieure
|

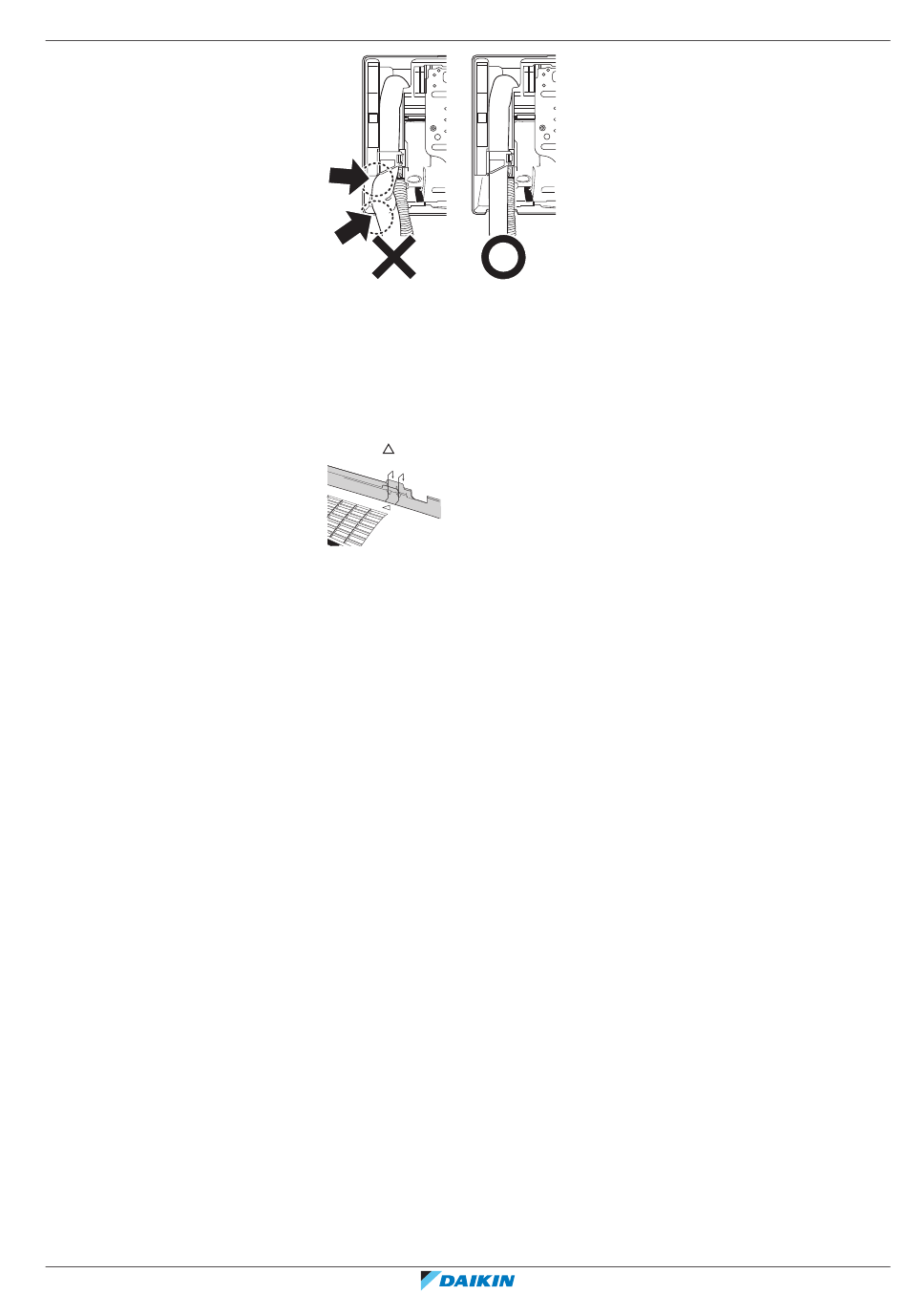

2 Passez le tuyau de vidange et les tuyaux de réfrigérant par le trou du mur.
1 Placez l'unité intérieure sur les crochets de la plaque de montage. Utilisez les
repères " " comme guide.
2 Appuyez sur le cadre inférieur de l'unité avec les deux mains pour le placer sur
les crochets inférieurs de la plaque de montage. Veillez à ce que les fils NE se
coincent PAS.
Note: Veillez à ce que le câble d'interconnexion ne se prenne PAS dans l'unité
intérieure.
3 Appuyez des deux mains sur le bord inférieur de l'unité intérieure jusqu'à ce
qu'elle soit fermement bloquée par les crochets de la plaque de montage.
4 Fixez l'unité intérieure sur la plaque de montage à l'aide des 2 vis de fixation
M4×12L (accessoire) de l'unité intérieure.
1 Installez la grille avant et enclenchez fermement les 3 crochets supérieurs.
2 Reposez les 2 vis (classe 15~42) ou 3 vis (classe 50~71) sur la grille avant.
3 Pour la catégorie 50~71, retirez le volet inférieur (aube horizontale). Branchez
les 2 points de connexion centraux. Accrochez le côté droit de l'aube à l'axe.
Accrochez l'aube sur son côté gauche.
4 Installez le filtre à air, montez le panneau avant et fermez-le.
1 Placez le couvercle de service à son emplacement d'origine sur l'unité.
2 Replacez 1 vis sur le couvercle d'entretien.
Guide de référence installateur
45
