6
|
Installation de l'unité

6.2.2 Ouverture du couvercle d'entretien

6.2.3 Dépose de la grille avant
Guide de référence installateur
26

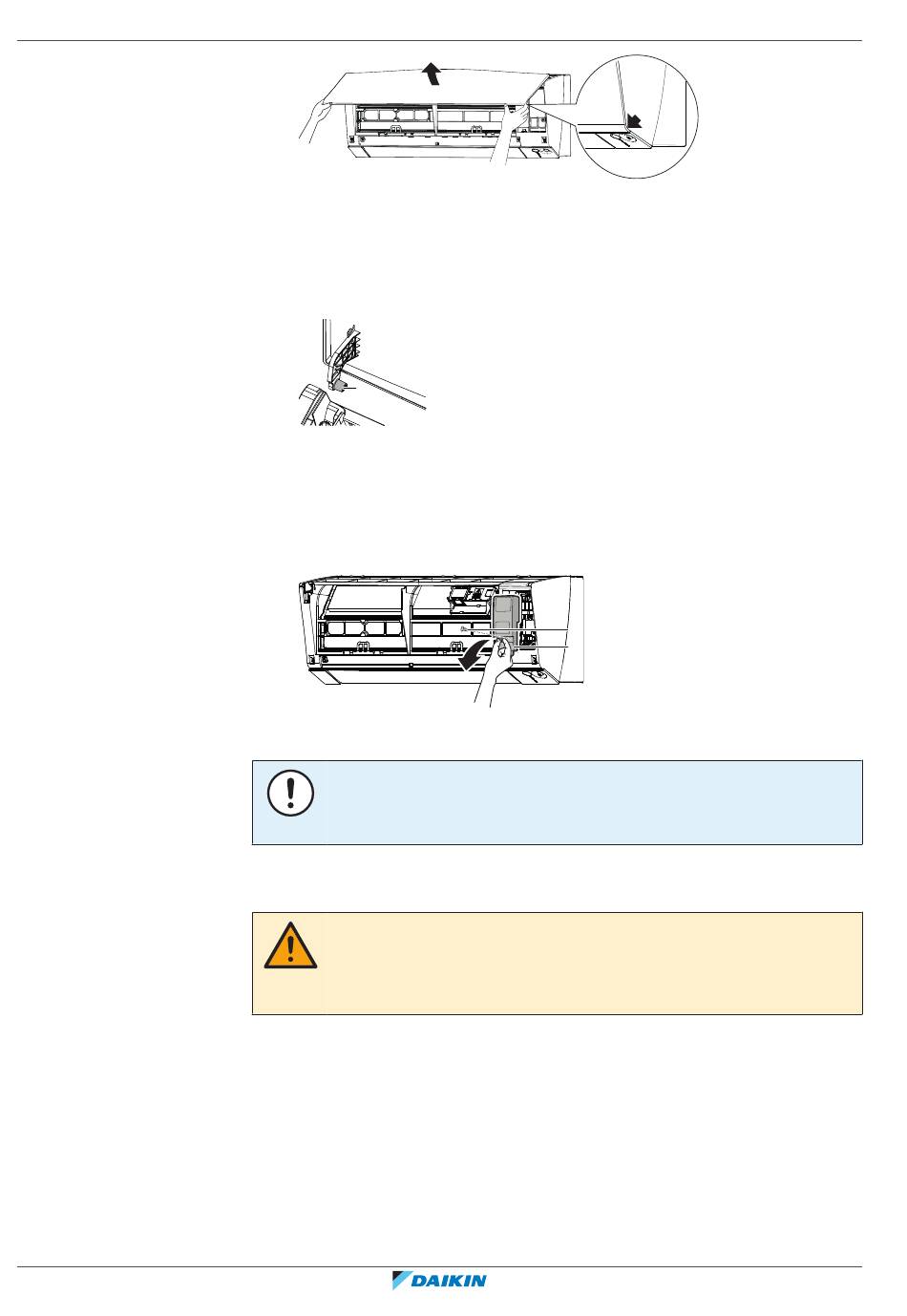

2 Retirez le panneau avant en le faisant glisser vers la gauche ou la droite et en
le tirant vers vous.
Résultat: L'axe du panneau avant d'un côté sera déconnecté.
3 Débranchez l'axe du panneau avant de l'autre côté en procédant de la même
manière.
a
a
Axe de panneau avant
1 Retirez 1 vis du couvercle d'entretien.
2 Ôtez le couvercle d'entretien horizontalement pour le sortir de l'unité.
a
Vis du couvercle d'entretien
b
Couvercle de service
REMARQUE
Lors de la fermeture des panneaux de service, assurez-vous que le couple de serrage
ne dépasse pas 1,4 (±0.2) N•m.
ATTENTION
Portez des équipements de protection individuelle adaptés (gants de protection,
lunettes de sécurité, etc.) lors de l'installation, de l'entretien ou de la réparation du
système.
1 Retirez le panneau avant pour retirer le filtre à air.
2 Pour la catégorie 50~71, retirez le volet (aube horizontale). Poussez l'aube sur
son côté gauche vers le centre et décrochez-la. Poussez l'aube sur son côté
droit vers le centre pour le décrocher de l'axe. Débranchez les 2 points de
connexion centraux.
a
b
CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +
ATXM50R2V1B
Climatiseur autonome Daikin
4P518023-8G – 2020.06
