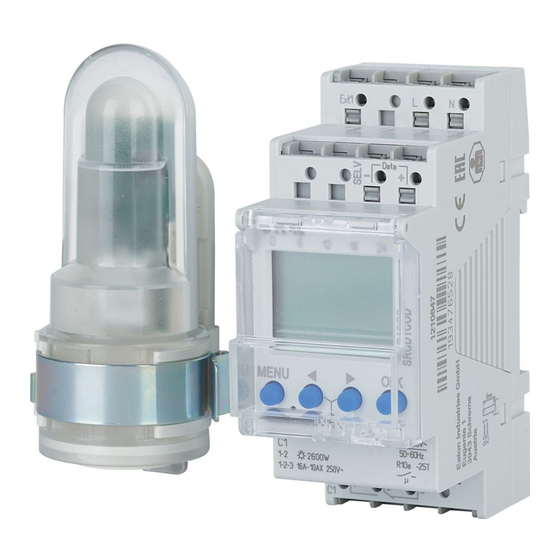

Interrupteur
FR
crépusculaire digital
SRCD1COD
max . o 4 m m
Y7-196847
1. Consignes de sécurité fondamentales
AVERTISSEMENT
Danger de mort, risque d'électrocution ou
d'incendie !
Seul un électricien spécialisé est habilité à
¾
¾
procéder au montage !
L'appareil est prévu pour le montage sur rails DIN (selon
EN 60715)
2. Utilisation conforme à l'usage prévu
L'interrupteur crépusculaire numérique est utilisé dans
les installations d'éclairage (de rues), d'escaliers extéri-
eurs, de cages d'escalier, de vitrines et d'entrées, entre
autres
Utilisation uniquement dans des locaux fermés et secs
!
Ne pas utiliser à titre de protection, comme par ex. les
portes de secours, les dispositifs de protection contre les
incendies etc.
www.eaton.com/recycling
3. Montage et raccordement
Montage de l'horloge programmable
click
Câble 45°
307537
Monter sur les rails DIN (selon EN 60715)
¾
Couper la tension
¾
Protéger contre toute remise en marche
¾
Vérifier l'absence de tension
¾
Mettre à la terre et court-circuiter
¾
Recouvrir ou protéger les pièces sous tension situées à
¾
proximité
L N
Ext1
– +
Data
C1
1 2 3
Raccordement du câble
Isoler le câble sur 8 mm (max. 9)
¾
Insérer le câble à 45° dans la borne enfichable ouverte
¾
DuoFix
L 2 câbles possibles par position de borne
Pour ouvrir la borne enfichable DuoFix, pousser le tournevis
¾
vers le bas
Retrait du câble
Pousser le contact à ouverture de la borne enfichable à
¾
ressort vers le bas à l'aide du tournevis
Raccordement/Montage du capteur de luminosité
!
Respecter la longueur du câble de raccordement:
max. 100 m (2 x 1,5 mm
!
Eviter de poser le câble de capteur parallèlement aux
câbles électriques.
Respecter la polarité ! Couper la tension
¾
Capteur de luminosité pour montage mural
Capteur de luminosité pour montage mural : 0,5-2,5 mm
¾
isoler le câble sur 9 mm (max. 10 mm)
Borne enfichable à
ressort DuoFix
Point de contrôle
Contact à
ouverture de la
borne enfichable
à ressort
Lux
RC DCF
N
L
L
2
), max. 50 m (2 x 0,75 mm
2
)
2
,
1
