NETGEAR GS724TPv2 Guide D'installation

Guide d'installation

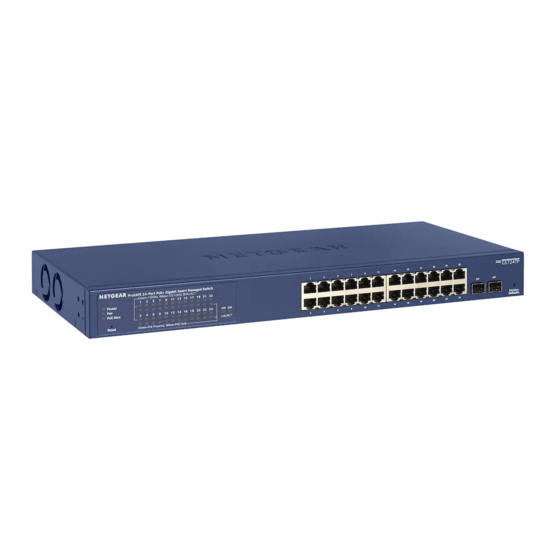

Smart switch Web manageable Pro PoE+ à
24 ports Gigabit Ethernet avec 2 ports SFP
Modèle GS724TPv2
Contenu de la boîte
• Switch
• Cordon d'alimentation
• Pieds en caoutchouc pour l'installation sur une table
• Kit de fixation sur bâti pour une installation sur bâti
• Guide d'installation
Remarque : pour plus d'informations sur l'installation, reportez-vous au guide
d'installation matérielle que vous pouvez télécharger sur netgear.com/support/.
Connectez le switch à votre réseau.
Remarque : si vous utilisez des adresses IP statiques sur votre réseau, configurez
l'adresse IP du switch avant de le connecter à un réseau. Consultez Configurer le
switch avec une adresse IP statique.
1. Connectez vos périphériques réseau aux ports du switch.
2. Connectez un port RJ-45 ou SFP du switch à un réseau comprenant un serveur DHCP.
Remarque : dans un petit bureau ou à domicile, branchez le switch sur le port de
réseau local d'un routeur qui, à son tour, est relié à un modem Internet.
Si vous utilisez un port SFP, vous devez insérer un module SFP, que vous pouvez
acheter auprès de NETGEAR.
3. Mettez le switch sous tension.
GS724TPv2
Routeur Wifi
Caméra de sécurité
Exemples de connexions
Couleur de ligne Description
Bleu PoE (comme les téléphones VoIP et les caméras de sécurité)
Vert PoE+ (comme les points d'accès Wifi)
Noir Internet
Vérifiez l'état PoE
Le switch peut fournir jusqu'à 30 W PoE+ (IEEE 802.3at) à chaque port, avec un budget
d'alimentation PoE maximal de 190 W sur tous les ports PoE+ actifs.
Le voyant PoE Max indique l'état du budget PoE sur le switch :
• Eteint. Suffisant. Plus de 7 W disponible en PoE.
• Jaune continu. Moins de 7 W disponible en PoE.
• Jaune clignotant. Au moins une fois au cours des deux dernières minutes, moins de
7 W d'alimentation PoE étaient disponibles.
Détectez et enregistrez le switch
Si le switch est connecté à un routeur ou point d'accès Wifi et à Internet, vous pouvez
utiliser l'application NETGEAR Insight pour détecter le switch sur votre réseau, l'enregistrer
auprès de NETGEAR et activer votre garantie.
1. Sur votre appareil mobile, rendez-vous dans la boutique d'applications, recherchez
NETGEAR Insight et téléchargez la dernière version de l'application.
Réseau
Internet
Téléphone VoIP PoE
2. Connectez votre appareil mobile au même réseau WiFi que le switch.
3. Ouvrez l'application NETGEAR Insight.
4. Si vous n'avez pas configuré de compte NETGEAR, appuyez sur Create NETGEAR
Account (Créer un compte NETGEAR) et suivez les instructions à l'écran.
5. Saisissez l'adresse électronique et le mot de passe de votre compte et appuyez sur
LOG IN (Connexion). Après vous être connecté à votre compte, le switch s'affiche dans
la liste des appareils.
6. Appuyez sur + dans le coin supérieur droit.
7. Utilisez la caméra de votre téléphone pour scanner le code à barres du numéro de
série situé en bas du switch ou saisissez le numéro de série.
8. Appuyez sur Go (Accéder).
9. Suivez les instructions affichées à l'écran pour ajouter votre switch à un emplacement
réseau.
10. Le switch est enregistré et ajouté à votre compte NETGEAR. Vous pouvez maintenant
visualiser et surveiller le switch.
Remarque :
manageables Insight.
les switchs du modèle GS724TPv2 Smart Managed Pro ne sont pas
