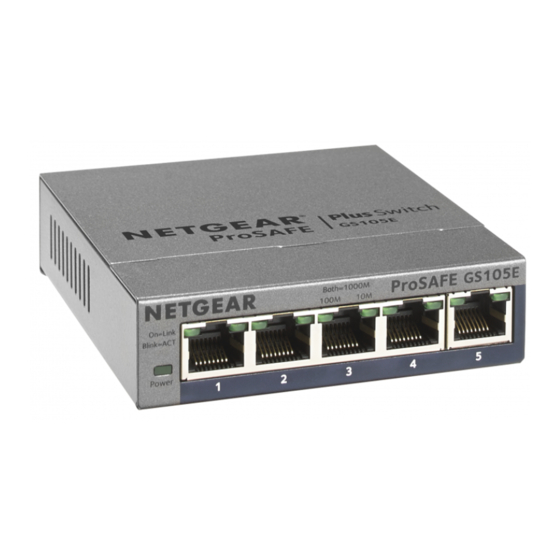

NETGEAR GS105Ev2 Manuel De L'utilisateur
Masquer les pouces
Voir aussi pour GS105Ev2:
- Guide d'installation (2 pages) ,
- Guide d'installation (2 pages) ,
- Guide d'installation (2 pages)
Manuels Connexes pour NETGEAR GS105Ev2
Sommaire des Matières pour NETGEAR GS105Ev2
- Page 1 Manuel de l'utilisateur. Commutateurs Gigabit Ethernet plus Modèles GS105Ev2 GS105PE GS108Ev3 GS108PEv3 GS116Ev2 GS305E GS308E JGS516PE JGS524Ev2 JGS524PE NETGEAR, Inc. 2024 Novembre 202-12812-01...
- Page 2 Pour connaître la politique de confidentialité de NETGEAR, rendez-vous sur le site https://www.netgear.com/ca-fr/about/privacy-policy/. N'utilisez pas cet appareil à l'extérieur. Marques commerciales © NETGEAR, Inc., NETGEAR et le logo NETGEAR sont des marques commerciales de NETGEAR, Inc. Toutes les marques commerciales autres que NETGEAR sont utilisées à des fins de référence uniquement.
- Page 3 Commutateurs Gigabit Ethernet plus Historique de révision Numéro de Date de Commentaires pièce de publication publication 202-12812-01 2024 Première publication. Novembre...
- Page 4 Sommaire Chapitre 1 Matériel Documentation connexe..............8 Modèles de commutateurs pris en charge........8 Voyants d'état..................9 LED des modèles GS105Ev2, GS108Ev3, GS116Ev2, GS305E et GS308E....................9 LED modèle GS105PE..............9 LED modèle GS108PEv3...............10 LED modèle JGS524Ev2...............11 LED modèles JGS516PE et JGS524PE........11 Consignes de sécurité et avertissements........12 Chapitre 2 Mise en route À...
- Page 5 Commutateurs Gigabit Ethernet plus VLAN avancés basés sur 802.1Q : Ajoutez des ports marqués ou non marqués..................37 VLAN avancés basés sur 802.1Q : Spécifiez un PVID de port..39 Chapitre 4 Optimisez les performances grâce à la qualité de service À propos de la qualité de service.............42 Définissez le QoS basé...
- Page 6 Suggestions de dépannage PoE............79 Annexe A Paramètres usine par défaut et caractéristiques techniques Paramètres par défaut...............82 Caractéristiques techniques..............83 Caractéristiques techniques du modèle GS105Ev2....83 Caractéristiques techniques du modèle GS105PE....84 Caractéristiques techniques du modèle GS108Ev3....85 Caractéristiques techniques du modèle GS108PEv3....86 Caractéristiques techniques du modèle GS116Ev2....87 Caractéristiques techniques du modèle GS305E......88...
- Page 7 Matériel Ce manuel d'utilisation est destiné aux commutateurs Gigabit Ethernet plus NETGEAR. Pour obtenir la liste des modèles de commutateurs pris en charge par ce manuel, reportez-vous à Modèles de commutateurs pris en charge à la page 8la section .
- Page 8 Le Manuel d'utilisation des commutateurs Gigabit Ethernet plus décrit les modèles de commutateurs répertoriés dans le tableau suivant. Table 1 : Modèles de commutateurs pris en charge Modèle GS105Ev2 Switch Gigabit Ethernet Plus 5 ports GS105PE Smart switch Web manageable série Plus alimenté (PD Powered)/PoE pass-thru 5 ports Gigabit...
- Page 9 LED des modèles GS105Ev2, GS108Ev3, GS116Ev2, GS305E et GS308E Cette section décrit les désignations des voyants des modèles GS105Ev2, GS108Ev3, GS116Ev2, GS305E et GS308E. Table 2 : Voyants des modèles GS105Ev2, GS108Ev3, GS116Ev2, GS305E et GS308E sur le panneau avant Voyants Description Vert fixe Le switch est sous tension et fonctionne normalement.
- Page 10 Commutateurs Gigabit Ethernet plus Table 3 : Voyants du modèle GS105PE sur le panneau avant Voyant Description Voyant d'alimentation Vert continu. Le commutateur est sous tension, fonctionne normalement et l'intercommunication PoE est activé. Vert clignotant. L’intercommunication PoE est désactivée Eteint. Le switch n'est pas alimenté. Voyants de gauche (liaison, Vert continu.
- Page 11 Commutateurs Gigabit Ethernet plus Table 4 : LED du modèle GS108PEv3 sur le panneau avant Voyant Description Voyant d'alimentation Vert continu. Le switch est sous tension et fonctionne normalement. Eteint. Le switch n'est pas alimenté. Voyant PoE Max Eteint. Une alimentation PoE suffisante (plus de 7 W) est disponible. Jaune continu.
- Page 12 Commutateurs Gigabit Ethernet plus LED modèles JGS516PE et JGS524PE Cette section décrit les désignations des voyants des modèles JGS516PE et JGS524PE. Les voyants des ports sont situés à gauche des ports, c'est-à-dire pas au-dessus ou en dessous des ports. Sur le modèle JGS516PE, les ports 1 à 8 sont des ports PoE. Les ports 9 à 16 sont des ports Ethernet normaux.
- Page 13 à la confidentialité et à la garantie. Le non-respect de ces directives peut entraîner des dommages à votre produit NETGEAR, qui pourraient ne pas être couverts par la garantie NETGEAR, dans la mesure permise par la loi applicable.
- Page 14 • En fonction de votre produit, utilisez uniquement un adaptateur secteur fourni ou un câble d'alimentation approuvé : Si votre produit utilise un adaptateur secteur : Si vous n'avez pas reçu d'adaptateur secteur, contactez votre revendeur NETGEAR local. L'adaptateur secteur doit être adapté au produit et à la tension et au courant indiqués sur l'étiquette des caractéristiques électriques du produit.
- Page 15 Commutateurs Gigabit Ethernet plus Si votre produit utilise un câble d'alimentation : Si vous n'avez pas reçu de câble d'alimentation pour votre système ou pour toute option d'alimentation CA destinée à votre système, achetez un câble d'alimentation homologué pour votre pays. Le câble d'alimentation doit être adapté...
- Page 16 • À propos de la configuration du commutateur • Pour accéder au commutateur avec un navigateur Web : • Utilisez l'outil NETGEAR Switch Discovery Tool pour découvrir le • Attribuez une adresse IP fixe au commutateur • Changez la langue...
- Page 17 • Pour accéder au commutateur avec un navigateur Web : à la page 17 • Utilisez l'outil NETGEAR Switch Discovery Tool pour découvrir le à la page 20 • Attribuez une adresse IP fixe au commutateur à la page 21 Pour accéder au commutateur avec un...
- Page 18 Pour déterminer l'adresse IP du commutateur, effectuez l'une des opérations suivantes : • Si vous utilisez un Mac ou un ordinateur Windows 64 bits, utilisez l'outil NETGEAR Switch Discovery Tool pour détecter l'adresse IP (voir Utilisez l'outil NETGEAR Switch Discovery Tool pour découvrir le à la page 20).
- Page 19 255.255.255.0. Remarque: si vous n'êtes pas sûr de savoir comment procéder, rendez-vous sur netgear.com/support/ et recherchez adresse IP statique ordinateur. 2. Branchez le switch sur une prise électrique et connectez votre ordinateur au switch à l'aide d'un câble Ethernet.
- Page 20 L'outil de détection de switch NETGEAR (NSDT) vous permet de rechercher le switch sur votre réseau et d'accéder à l'interface du navigateur local du switch depuis un ordinateur Mac ou Windows.
- Page 21 8. Dans le menu choisir une connexion, sélectionnez la connexion réseau qui permet à Switch Discovery Tool d'accéder au commutateur. 9. Cliquez sur le bouton Start Searching (Démarrer la recherche). Switch Discovery Tool affiche la liste des switches NETGEAR détectés sur le réseau sélectionné. Pour chaque commutateur, l'outil affiche l'adresse IP.
- Page 22 Commutateurs Gigabit Ethernet plus Définissez une adresse IP fixe pour le commutateur via une connexion réseau Si le commutateur et votre ordinateur sont connectés au même réseau, vous pouvez définir une adresse IP fixe sur le commutateur via une connexion réseau. Pour désactiver le client DHCP du commutateur et modifier l'adresse IP du commutateur en une adresse IP fixe à...
- Page 23 Commutateurs Gigabit Ethernet plus 9. Pour faciliter l'accès à l'interface de gestion, ajoutez cette page aux signets de votre ordinateur. Attribuez une adresse IP fixe en vous connectant directement au commutateur hors réseau Si vous ne pouvez pas vous connecter au commutateur via une connexion réseau, vous pouvez utiliser un câble Ethernet pour connecter directement votre ordinateur au commutateur, puis définir l'adresse IP du commutateur.
- Page 24 Commutateurs Gigabit Ethernet plus Les paramètres sont enregistrés. La modification de l'adresse IP peut entraîner la déconnexion de la session Web de votre switch. 10. Déconnectez le commutateur de votre ordinateur et installez-le sur votre réseau. 11. Restaurez l'adresse IP d'origine de votre ordinateur. 12.
- Page 25 Pour modifier la langue de l'interface utilisateur des modèles GS108Ev3, GS108PEv3, GS305E et GS308E : 1. Visitez netgear.com/support/download/. 2. Dans le champ Entrez un nom de produit/numéro de modèle, commencez à taper le numéro de modèle, puis sélectionnez le modèle dans le menu qui s'affiche après avoir commencé...
- Page 26 Commutateurs Gigabit Ethernet plus 8. Saisissez le mot de passe du switch. Le mot de passe est celui que vous avez spécifié la première fois que vous vous connectez. (Le mot de passe par défaut est password.) La page Switch information s'affiche. 9.
- Page 27 Commutateurs Gigabit Ethernet plus Enregistrez le switch L'enregistrement de votre switch vous permet de recevoir des alertes par e-mail et de rationaliser le processus de support technique. Vous pouvez enregistrer votre commutateur via l'interface utilisateur de l'appareil. Pour enregistrer votre commutateur via l'interface utilisateur de l'appareil : 1.
- Page 28 Utilisez DES VLAN pour la segmentation du trafic Ce chapitre aborde les sujets suivants : • Présentation de VLAN • Basique VLAN de base par port Attribuez des ports aux VLAN • VLAN avancé par port Attribuez des ports à plusieurs VLAN •...
- Page 29 Commutateurs Gigabit Ethernet plus Présentation de VLAN Vous pouvez configurer un VLAN (réseau local virtuel) pour regrouper le trafic passant par le commutateur et d'autres périphériques en réseau afin que les membres du VLAN fonctionnent comme faisant partie d'un seul réseau isolé. Les VLAN peuvent offrir des avantages tels qu'une sécurité...
- Page 30 Commutateurs Gigabit Ethernet plus commutateur via un VLAN 802.1Q configuré sur un autre périphérique réseau de votre réseau local (ou même en dehors de votre réseau local) en utilisant le même ID VLAN sur les deux périphériques réseau. Si vous avez besoin d'un VLAN pour fonctionner sur plusieurs périphériques réseau (tels qu'un routeur, un autre commutateur, un point d'accès WiFi ou tout autre périphérique réseau prenant en charge les VLAN), nous vous recommandons d'utiliser un VLAN basé...
- Page 31 Commutateurs Gigabit Ethernet plus Si vous ne connaissez pas l'adresse IP du commutateur, reportez-vous à la section Pour accéder au commutateur avec un navigateur Web : à la page 17. La fenêtre de connexion s'ouvre. 4. Saisissez le mot de passe du switch. Le mot de passe est celui que vous avez spécifié...
- Page 32 Commutateurs Gigabit Ethernet plus Remarque: Si les ports font partie du même LAG, vous devez les attribuer au même VLAN. 10. Cliquez sur le bouton Apply (Appliquer). Les paramètres sont enregistrés. VLAN avancé par port Attribuez des ports à plusieurs VLAN Une configuration VLAN basée sur les ports vous permet d'attribuer des ports du commutateur à...
- Page 33 Commutateurs Gigabit Ethernet plus Une fenêtre contextuelle s'ouvre, vous informant que les paramètres VLAN actuels seront perdus. 7. Cliquez sur le bouton OK (Enregistrer). La fenêtre contextuelle se ferme. 8. Cliquez sur le bouton Apply (Appliquer). Les paramètres sont enregistrés. Les sections Configuration VLAN et adhésion à...
- Page 34 Commutateurs Gigabit Ethernet plus Les paramètres sont enregistrés. Dans le tableau VLAN Membership, les ports s'affichent en tant que membres du VLAN. 11. Pour sélectionner des ports pour un autre VLAN, répétez Schritt 9 et Schritt 10. VLAN 802.1Q de base : Attribuez des ports aux VLAN Une configuration VLAN basée sur la norme 802.1Q vous permet d'attribuer des ports du commutateur à...
- Page 35 Commutateurs Gigabit Ethernet plus Une fenêtre contextuelle s'ouvre, vous informant que les paramètres VLAN actuels seront perdus. 7. Cliquez sur le bouton OK (Enregistrer). La fenêtre contextuelle se ferme. 8. Cliquez sur le bouton Apply (Appliquer). Les paramètres sont enregistrés. Le tableau identificateur VLAN 802.1Q de base s'affiche.
- Page 36 Commutateurs Gigabit Ethernet plus Pour créer des VLAN 802.1Q dans une configuration avancée : 1. Connectez votre ordinateur au même réseau que le switch. Vous pouvez utiliser une connexion réseau WiFi ou filaire, ou vous connecter directement à un commutateur hors réseau à l'aide d'un câble Ethernet. 2.
- Page 37 Commutateurs Gigabit Ethernet plus Le tableau de configuration de l'identifiant VLAN s'affiche. La figure précédente est un exemple. Votre commutateur peut fournir plus ou moins de ports, qui sont tous membres de VLAN 1 par défaut. 9. Dans le champ VLAN ID, saisissez un VLAN ID. Vous pouvez entrer un ID de VLAN compris entre 1 et 4093 ou all.
- Page 38 Commutateurs Gigabit Ethernet plus Pour ajouter des ports balisés ou non balisés à un VLAN avancé basé sur 802.1Q : 1. Connectez votre ordinateur au même réseau que le switch. Vous pouvez utiliser une connexion réseau WiFi ou filaire, ou vous connecter directement à...
- Page 39 Commutateurs Gigabit Ethernet plus 8. Sélectionnez les ports que vous souhaitez ajouter au VLAN en procédant comme suit : a. (Facultatif) dans le menu opérations de groupe, sélectionnez Annuler tout marquage , étiqueter tout ou Supprimer tout. Tous les ports sont soit ajoutés au VLAN (marqués ou non), soit supprimés du VLAN.
- Page 40 Commutateurs Gigabit Ethernet plus Si vous ne connaissez pas l'adresse IP du commutateur, reportez-vous à la section Pour accéder au commutateur avec un navigateur Web : à la page 17. La fenêtre de connexion s'ouvre. 4. Saisissez le mot de passe du switch. Le mot de passe est celui que vous avez spécifié...
- Page 41 Optimisez les performances grâce à la qualité de service Ce chapitre aborde les sujets suivants : • À propos de la qualité de service • Définissez le QoS basé sur le port et définissez le niveau de priorité pour un ou plusieurs ports •...
- Page 42 802.1p/DSCP pour tous les ports à la page 44. Remarque: Le QoS basé sur 802.1p est disponible sur tous les modèles. Le QoS basé sur DSCP est disponible sur les modèles GS105Ev2, GS105PEv2, GS108Ev3, GS108PEv3, GS305E et GS308E uniquement.
- Page 43 Commutateurs Gigabit Ethernet plus Définissez le QoS basé sur le port et définissez le niveau de priorité pour un ou plusieurs ports Vous pouvez attribuer une priorité à toutes les données transitant par un port particulier. Les données avec une priorité plus élevée sont transmises plus rapidement. Si les paquets arrivent sur plusieurs ports en même temps, les ports configurés comme prioritaires transmettent leurs paquets en premier.
- Page 44 Remarque: Le QoS basé sur 802.1p est disponible sur tous les modèles. Le QoS basé sur DSCP est disponible sur les modèles GS105Ev2, GS105PEv2, GS108Ev3, GS108PEv3, GS305E et GS308E uniquement. La priorité basée sur 802.1p/DSCP utilise un champ dans l'en-tête du paquet de données qui identifie la classe de données dans le paquet (par exemple, voix ou vidéo).
- Page 45 Commutateurs Gigabit Ethernet plus l'en-tête du paquet pour déterminer la priorité à attribuer au paquet. Le commutateur lit à la fois les informations de balise 802.1p et les informations de balise DSCP/ToS. Si un paquet d'entrée contient à la fois une balise 802.1p et une balise DSCP/ToS, le commutateur donne la priorité...
- Page 46 Commutateurs Gigabit Ethernet plus Configurer la limitation de débit La limitation de débit définit le débit auquel le switch accepte les données entrantes et le débit auquel il retransmet les données sortantes. Les choix de taux varient en fonction du modèle de commutateur. La limitation de débit peut être définie pour un port en plus d'autres paramètres QoS.
- Page 47 Commutateurs Gigabit Ethernet plus 6. Définissez les débits d'entrée (entrant) et de sortie (sortant) en procédant comme suit : a. Sélectionnez un ou plusieurs ports. b. Dans le menu débit d'entrée, sélectionnez le débit maximum. Vous pouvez définir un débit de 512 Kbit/s à 512 Mbit/s. Par défaut, aucune limite n'est définie.
- Page 48 Commutateurs Gigabit Ethernet plus La page Switch information s'affiche. 5. Sélectionnez QoS > filtrage de diffusion . La page filtrage de diffusion s'affiche. 6. Si c'est la première fois que vous configurez le filtrage de diffusion, sélectionnez le bouton radio Activer et passez à l'étape suivante. Sinon, voir Schritt 8.
- Page 49 Gérer les paramètres réseau Ce chapitre aborde les sujets suivants : • Spécifiez les paramètres d'adresse IP du commutateur • Gérez le trafic multicast avec igmp snooping • Configurer des groupes d'agrégation de liens...
- Page 50 Commutateurs Gigabit Ethernet plus Spécifiez les paramètres d'adresse IP du commutateur Par défaut, l'adresse IP du commutateur fonctionne comme suit : • Si vous reliez le commutateur à un réseau avec un serveur DHCP avant de le mettre sous tension, le serveur DHCP attribue une adresse IP au commutateur lorsque celui-ci est sous tension.
- Page 51 Commutateurs Gigabit Ethernet plus 5. Depuis le menu DHCP Mode (Mode DHCP) sélectionnez Disable (Désactiver). Les champs adresse IP , masque de sous-réseau et adresse de passerelle sont activés. 6. Entrez l'adresse IP, le masque de sous-réseau et l'adresse de passerelle. 7.
- Page 52 Commutateurs Gigabit Ethernet plus Personnaliser igmp snooping Par défaut, igmp snooping est activé. Vous pouvez personnaliser les paramètres de votre réseau. Pour personnaliser igmp snooping : 1. Connectez votre ordinateur au même réseau que le switch. Vous pouvez utiliser une connexion réseau WiFi ou filaire, ou vous connecter directement à...
- Page 53 Commutateurs Gigabit Ethernet plus 8. (Facultatif) sélectionnez le bouton radio valider l'en-tête IP IGMPv3 activé. Certains périphériques réseau peuvent ne pas être conformes à la norme IGMPv3. Lorsque l'option Valider l'en-tête IP IGMPv3 est activée, les messages IGMPv3 doivent avoir les valeurs TTL = 1, ToS Byte = 0xC0 (Internetwork Control), et l'option IP d'alerte du routeur (9404) activée.
- Page 54 Commutateurs Gigabit Ethernet plus Le mot de passe est celui que vous avez spécifié la première fois que vous vous connectez. (Le mot de passe par défaut est password.) La page Switch information s'affiche. 5. Sélectionnez système > Multicast. 6. Assurez-vous que le bouton radio Activer l'état igmp snooping est sélectionné. 7.
- Page 55 Commutateurs Gigabit Ethernet plus Remarque: Le commutateur ne prend pas en charge les groupes IEEE 802.3ad Link Aggregation ou Link Aggregation Control Protocol (LACP), mais prend en charge les LAG statiques manuels uniquement. Vous devez configurer l'appartenance à un LAG avant de pouvoir activer les LAG. Pour spécifier l'appartenance à...
- Page 56 Commutateurs Gigabit Ethernet plus 9. Sélectionnez système > LAG > LAG Configuration. 10. Sélectionnez l'ID du LAG pour lequel vous venez de configurer l'appartenance au port. 11. Dans le menu mode Admin, sélectionnez Activer. 12. Cliquez sur le bouton Apply (Appliquer). Les paramètres sont enregistrés.
- Page 57 Gérer et surveiller le commutateur Ce chapitre aborde les sujets suivants : • Gérer le contrôle de flux • Gérez la vitesse et l'état du port • Activer la détection de boucle • Gérer les options d'économie d'énergie • Téléchargez et mettez à jour le micrologiciel •...
- Page 58 Commutateurs Gigabit Ethernet plus Gérer le contrôle de flux Remarque: Le contrôle de débit est disponible sur les modèles GS105Ev2, GS105PE, GS108Ev3, GS108PEv3, GS305E et GS308E. Le contrôle de flux fonctionne en mettant en pause un port si celui-ci devient sursouscrit.
- Page 59 Commutateurs Gigabit Ethernet plus La figure précédente est un exemple. Votre commutateur peut fournir plus ou moins de ports. 6. Sélectionnez un ou plusieurs ports. 7. Dans le menu contrôle de flux, sélectionnez Activer ou désactiver. 8. Cliquez sur le bouton Apply (Appliquer). Les paramètres sont enregistrés.
- Page 60 Commutateurs Gigabit Ethernet plus 5. Sélectionnez système > gestion > État du port . La figure précédente est un exemple. Votre commutateur peut fournir plus ou moins de ports. 6. Sélectionnez un ou plusieurs ports. 7. Dans le menu vitesse, sélectionnez l'une des options suivantes : •...
- Page 61 Gérer les options d'économie d'énergie Remarque: Des options d'économie d'énergie sont disponibles sur les modèles GS105Ev2, GS105PE, GS116Ev2, JGS516PE, JGS524Ev2 et JGS524PE. En fonction des options d'économie d'énergie fournies par votre modèle de commutateur, vous pouvez gérer la fonction IEEE 802.3az Energy Efficient Ethernet Gérer et surveiller le...
- Page 62 Commutateurs Gigabit Ethernet plus (EEE), l'économie d'énergie de la longueur du câble ou l'économie d'énergie de liaison interrompue, ou une combinaison de ces fonctions : • Economie d'énergie lors de l’utilisation d'un câble court Détecte et ajuste dynamiquement la puissance requise pour la longueur de câble détectée. •...
- Page 63 Téléchargez et mettez à jour le micrologiciel Vous pouvez vérifier manuellement la dernière version du micrologiciel pour votre commutateur en visitant le site netgear.com/support/download/. Pour télécharger et mettre à jour le micrologiciel à l'aide de l'interface utilisateur du périphérique : 1.
- Page 64 Commutateurs Gigabit Ethernet plus La méthode de mise à jour du micrologiciel dépend des versions actuelles du micrologiciel et du chargeur de démarrage de votre commutateur. 11. Si la page affiche le bouton entrer en mode chargeur, cliquez sur le bouton entrer en mode chargeur.
- Page 65 Commutateurs Gigabit Ethernet plus Redémarrez le commutateur : Vous pouvez redémarrer le commutateur à distance. Pour redémarrer le commutateur : 1. Connectez votre ordinateur au même réseau que le switch. Vous pouvez utiliser une connexion réseau WiFi ou filaire, ou vous connecter directement à...
- Page 66 Commutateurs Gigabit Ethernet plus Pour enregistrer la configuration du commutateur : 1. Connectez votre ordinateur au même réseau que le switch. Vous pouvez utiliser une connexion réseau WiFi ou filaire, ou vous connecter directement à un commutateur hors réseau à l'aide d'un câble Ethernet. 2.
- Page 67 Commutateurs Gigabit Ethernet plus Si vous ne connaissez pas l'adresse IP du commutateur, reportez-vous à la section Pour accéder au commutateur avec un navigateur Web : à la page 17. La fenêtre de connexion s'ouvre. 4. Saisissez le mot de passe du switch. Le mot de passe est celui que vous avez spécifié...
- Page 68 Commutateurs Gigabit Ethernet plus 5. Sélectionnez système > maintenance > Paramètres usine par défaut. La page Factory Default s'affiche. 6. Cochez la case. 7. Cliquez sur le bouton Apply (Appliquer). Le commutateur revient aux réglages d'usine. Le commutateur redémarre pour charger la configuration restaurée.
- Page 69 Commutateurs Gigabit Ethernet plus 3. Dans le champ d'adresse de votre navigateur Web, saisissez l'adresse IP du switch. Si vous ne connaissez pas l'adresse IP du commutateur, reportez-vous à la section Pour accéder au commutateur avec un navigateur Web : à la page 17. La fenêtre de connexion s'ouvre.
- Page 70 Commutateurs Gigabit Ethernet plus Pour supprimer des périphériques de la liste contrôle d'accès : 1. Connectez votre ordinateur au même réseau que le switch. Vous pouvez utiliser une connexion réseau WiFi ou filaire, ou vous connecter directement à un commutateur hors réseau à l'aide d'un câble Ethernet. 2.
- Page 71 Commutateurs Gigabit Ethernet plus Activez la mise en miroir des ports La mise en miroir des ports vous permet de mettre en miroir le trafic entrant (entrée) et sortant (sortie) d'un ou de plusieurs ports (les ports source) vers un port de destination unique prédéfini.
- Page 72 Commutateurs Gigabit Ethernet plus 8. Dans le menu mise en miroir, sélectionnez Activer. Par défaut, la mise en miroir est désactivée. 9. Cliquez sur le bouton Apply (Appliquer). Les paramètres sont enregistrés. Afficher les informations sur le commutateur ou modifier le nom du périphérique du commutateur Vous pouvez afficher le nom de produit du commutateur (modèle), le numéro de série, l'adresse MAC, la version du micrologiciel, le mode DHCP et d'autres informations sur...
- Page 73 Commutateurs Gigabit Ethernet plus Le mot de passe par défaut est password. Le mot de passe est sensible à la casse. Pour accéder à cette page, sélectionnez système > gestion > informations sur le commutateur . 5. Pour modifier le nom du commutateur, procédez comme suit : a.
- Page 74 Commutateurs Gigabit Ethernet plus Si vous ne connaissez pas l'adresse IP du commutateur, reportez-vous à la section Pour accéder au commutateur avec un navigateur Web : à la page 17. La fenêtre de connexion s'ouvre. 4. Saisissez le mot de passe du switch. Le mot de passe est celui que vous avez spécifié...
- Page 75 Commutateurs Gigabit Ethernet plus La page Switch information s'affiche. 5. Sélectionnez système > surveillance > statistiques du port . La figure précédente est un exemple. Votre commutateur peut fournir plus ou moins de ports. 6. Pour effacer les statistiques de port, cliquez sur le bouton Effacer les compteurs. Tous les compteurs de statistiques passent à...
- Page 76 Commutateurs Gigabit Ethernet plus Table 7 : Classes PoE et allocations de puissance PoE Classe Standard Description de la Alimentation minimum Plage de puissance d'appareil classe allouée pour l'appareil pour l'appareil alimenté alimenté PoE et PoE+ Alimentation par 0,44 W 0,44 W - 12,95 W défaut (complet) PoE et PoE+...
- Page 77 Diagnostics et dépannage Ce chapitre aborde les sujets suivants : • Testez les connexions des câbles • Résoudre un conflit de sous-réseau pour accéder au commutateur • Suggestions de dépannage PoE...
- Page 78 Commutateurs Gigabit Ethernet plus Testez les connexions des câbles Vous pouvez utiliser la fonctionnalité de diagnostic du câblage pour déterminer facilement l'état d'intégrité des câbles réseau. En cas de problème, cette fonction identifie rapidement le point de défaillance du câble, permettant une résolution rapide des problèmes de connectivité...
- Page 79 Commutateurs Gigabit Ethernet plus Le commutateur teste la connexion du câble pour les ports sélectionnés et affiche les résultats. L'opération peut prendre jusqu'à 10 minutes. Résoudre un conflit de sous-réseau pour accéder au commutateur Si vous mettez le commutateur sous tension avant de le connecter à un réseau incluant un serveur DHCP, le commutateur utilise sa propre adresse IP par défaut, 192.168.0,239.
- Page 80 Commutateurs Gigabit Ethernet plus Table 8 : Conditions de défaillance PoE et solutions possibles Condition d'erreur PoE Solution possible Un court-circuit lié au PoE s'est produit sur le port. Le problème vient plus probablement de l'appareil La demande en alimentation PoE de l'appareil alimenté dépasse le niveau alimenté...
- Page 81 Paramètres usine par défaut et caractéristiques techniques Cette annexe contient les sections suivantes : • Paramètres par défaut • Caractéristiques techniques...
- Page 82 Commutateurs Gigabit Ethernet plus Paramètres par défaut Vous pouvez rétablir les paramètres d'usine du satellite. Utilisez l'extrémité d'un trombone ou d'un autre objet similaire pour appuyer sur le bouton Paramètres usine sur le panneau avant du commutateur et le maintenir enfoncé pendant au moins deux secondes.
- Page 83 Caractéristiques techniques Cette section décrit les spécifications techniques de chaque modèle de commutateur. Caractéristiques techniques du modèle GS105Ev2 Le tableau suivant présente les caractéristiques techniques du satellite. Table 10 : Caractéristiques techniques du modèle GS105Ev2 Fonction Description Interface réseau Connecteur RJ-45 pour 10BASE-T, 100BASE-TX ou 1000BASE-T Câble réseau...
- Page 84 Commutateurs Gigabit Ethernet plus Caractéristiques techniques du modèle GS105PE Le tableau suivant présente les caractéristiques techniques du satellite. Table 11 : Caractéristiques techniques du modèle GS105PE Fonction Description Interface réseau Connecteur RJ-45 pour 10BASE-T, 100BASE-TX ou 1000BASE-T Câble réseau Câble Ethernet de catégorie 5e (Cat 5e) ou supérieure Ports Ethernet Prise d'alimentation Entrée 37 V–57 V CC, 600 mA maximum à...
- Page 85 Commutateurs Gigabit Ethernet plus Caractéristiques techniques du modèle GS108Ev3 Le tableau suivant présente les caractéristiques techniques du satellite. Table 12 : Caractéristiques techniques du modèle GS108Ev3 Fonction Description Interface réseau Connecteur RJ-45 pour 10BASE-T, 100BASE-TX ou 1000BASE-T Câble réseau Câble Ethernet de catégorie 5e (Cat 5e) ou supérieure Ports Ethernet Prise d'alimentation Entrée CC 12 V à...
- Page 86 Commutateurs Gigabit Ethernet plus Caractéristiques techniques du modèle GS108PEv3 Le tableau suivant présente les caractéristiques techniques du satellite. Table 13 : Caractéristiques techniques du modèle GS108PEv3 Fonction Description Interface réseau Connecteur RJ-45 pour 10BASE-T, 100BASE-TX ou 1000BASE-T Câble réseau Câble Ethernet de catégorie 5e (Cat 5e) ou supérieure Ports Ethernet 8, dont les ports 1 à...
- Page 87 Commutateurs Gigabit Ethernet plus Caractéristiques techniques du modèle GS116Ev2 Le tableau suivant présente les caractéristiques techniques du satellite. Table 14 : Caractéristiques techniques du modèle GS116Ev2 Fonction Description Interface réseau Connecteur RJ-45 pour 10BASE-T, 100BASE-TX ou 1000BASE-T Câble réseau Câble Ethernet de catégorie 5e (Cat 5e) ou supérieure Ports Ethernet Prise d'alimentation Entrée CC 12 V/1 A...
- Page 88 Commutateurs Gigabit Ethernet plus Caractéristiques techniques du modèle GS305E Le tableau suivant présente les caractéristiques techniques du satellite. Table 15 : Caractéristiques techniques du modèle GS305E Fonction Description Interface réseau Connecteur RJ-45 pour 10BASE-T, 100BASE-TX ou 1000BASE-T Câble réseau Câble Ethernet de catégorie 5e (Cat 5e) ou supérieure Ports Ethernet Prise d'alimentation Entrée CC 12 V/1 A...
- Page 89 Commutateurs Gigabit Ethernet plus Spécifications techniques des modèles GS305EP et GS308EP Le tableau suivant indique les spécifications techniques des modèles GS305EP et GS308EP. Table 16 : Spécifications techniques des modèles GS305EP et GS308EP Fonction Description Interface réseau Connecteur RJ-45 pour 10BASE-T, 100BASE-TX ou 1000BASE-T Câble réseau Câble Ethernet de catégorie 5e (Cat 5e) ou supérieure Ports Ethernet...
- Page 90 Commutateurs Gigabit Ethernet plus Spécifications techniques des modèles GS305EPP et GS308EPP Le tableau suivant présente les spécifications techniques des modèles GS305EPP et GS308EPP. Table 17 : Spécifications techniques des modèles GS305EPP et GS308EPP Fonction Description Interface réseau Connecteur RJ-45 pour 10BASE-T, 100BASE-TX ou 1000BASE-T Câble réseau Câble Ethernet de catégorie 5e (Cat 5e) ou supérieure Ports Ethernet...
- Page 91 Commutateurs Gigabit Ethernet plus Caractéristiques techniques du modèle GS308E Le tableau suivant présente les caractéristiques techniques du satellite. Table 18 : Caractéristiques techniques du modèle GS308E Fonction Description Interface réseau Connecteur RJ-45 pour 10BASE-T, 100BASE-TX ou 1000BASE-T Câble réseau Câble Ethernet de catégorie 5e (Cat 5e) ou supérieure Ports Ethernet Prise d'alimentation Entrée CC 12 V à...
- Page 92 Commutateurs Gigabit Ethernet plus Spécifications techniques des modèles JGS516PE et JGS524PE Le tableau suivant indique les spécifications techniques des modèles JGS516PE et JGS524PE. Table 19 : Spécifications techniques des modèles JGS516PE et JGS524PE Fonction Description Interface réseau Connecteur RJ-45 pour 10BASE-T, 100BASE-TX ou 1000BASE-T Câble réseau Câble Ethernet de catégorie 5e (Cat 5e) ou supérieure Ports Ethernet...
- Page 93 Commutateurs Gigabit Ethernet plus Modèle JGS524Ev2 caractéristiques techniques Le tableau suivant présente les caractéristiques techniques du satellite. Table 20 : Modèle JGS524Ev2 caractéristiques techniques Fonction Description Interface réseau Connecteur RJ-45 pour 10BASE-T, 100BASE-TX ou 1000BASE-T Câble réseau Câble Ethernet de catégorie 5e (Cat 5e) ou supérieure Ports Ethernet Prise d'alimentation 100 à...
