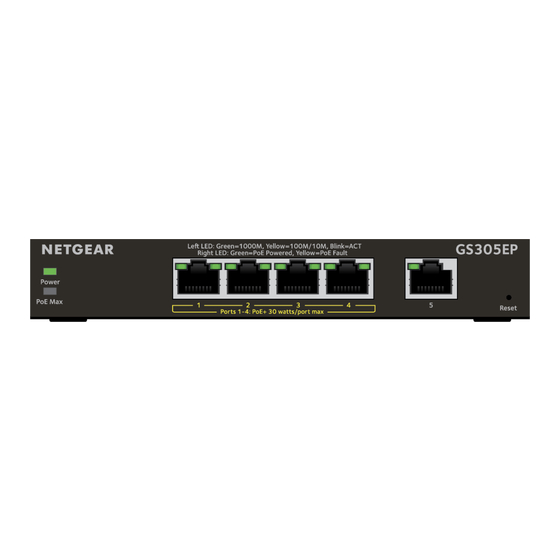

- Page 1 Manuel de l'utilisateur. Commutateurs Gigabit Ethernet plus Modèles • GS305EP • GS305EPP • GS308EP • GS308EPP NETGEAR, Inc. Septembre 2024 202-12786-01...
- Page 2 Marques commerciales © NETGEAR, Inc., NETGEAR et le logo NETGEAR sont des marques commerciales de NETGEAR, Inc. Toutes les marques commerciales autres que NETGEAR sont utilisées à des fins de référence uniquement.
- Page 3 Commutateurs Gigabit Ethernet plus Historique de révision Numéro de Date de Commentaires pièce de publication publication 202-12786-01 Décembre2020 Première version. Non publié.
- Page 4 Chapitre 1 Matériel Documentation connexe..............9 Contenu de l'emballage du commutateur........9 Modèles de commutateurs pris en charge........9 LED modèle GS305EP, GS305EPP, GS308EP, GS308EPP....9 Etiquette du commutateur..............11 Consignes de sécurité et avertissements........11 Chapitre 2 Installez et accédez au commutateur dans votre réseau Configurez le commutateur sur votre réseau et mettez-le sous...
- Page 5 Désactivez un mode VLAN basé sur un port ou 802.1Q et supprimez les VLAN configurés................61 Chapitre 5 Gérez le commutateur dans votre réseau Gérer le protocole NETGEAR Switch Discovery......64 Configurez l'agrégation de liens statiques........64 Configurez un groupe d'agrégation de liens......65 Établissez une connexion d'agrégation de liens.......66...
- Page 6 Résoudre un conflit de sous-réseau pour accéder au commutateur..................97 Suggestions de dépannage PoE............97 Annexe A Paramètres usine par défaut et caractéristiques techniques Paramètres par défaut..............100 Caractéristiques techniques............101 Spécifications techniques des modèles GS305EP et GS308EP.101 Spécifications techniques des modèles GS305EPP et GS308EPP..................101...
- Page 7 Commutateurs Gigabit Ethernet plus Annexe B Informations supplémentaires sur la découverte et l'accès des commutateurs Accédez au commutateur à partir de n'importe quel ordinateur.104...
- Page 8 Matériel Ce manuel d'utilisation est destiné aux commutateurs Gigabit Ethernet plus NETGEAR. Pour obtenir la liste des modèles de commutateurs pris en charge par ce manuel, reportez-vous à Modèles de commutateurs pris en charge à la page 9la section .
- Page 9 Cette section décrit les désignations des LED des modèles GS305EP, GS305EPP, GS308EP, GS308EPP. Les voyants des ports sont situés au-dessus des ports. Sur les modèles GS305EP et GS305EPP, les ports 1 à 4 sont des ports PoE+. Le port 5 est un port Ethernet (liaison montante).
- Page 10 Commutateurs Gigabit Ethernet plus Sur les modèles GS308EP et GS308EPP, tous les ports 1 à 8 sont des ports PoE+. Table 2 : Voyants des modèles GS305EP, GS305EPP, GS308EP, GS308EPP sur le panneau avant Voyant Description Voyant d'alimentation Vert continu : Le switch est sous tension et fonctionne normalement.
- Page 11 L'étiquette du commutateur sur le panneau inférieur du commutateur indique le numéro de série, l'adresse MAC et les informations de connexion par défaut du commutateur. 5-Port Gigabit Ethernet Smart Managed Plus Switch with PoE+ 產品名稱: 交換器 Model/型號:GS305EP D38488 RoHS R-R-NGR-20300504...
- Page 12 à la confidentialité et à la garantie. Le non-respect de ces directives peut entraîner des dommages à votre produit NETGEAR, qui pourraient ne pas être couverts par la garantie NETGEAR, dans la mesure permise par la loi applicable.
- Page 13 • En fonction de votre produit, utilisez uniquement un adaptateur secteur fourni ou un câble d'alimentation approuvé : Si votre produit utilise un adaptateur secteur : Si vous n'avez pas reçu d'adaptateur secteur, contactez votre revendeur NETGEAR local. L'adaptateur secteur doit être adapté au produit et à la tension et au courant indiqués sur l'étiquette des caractéristiques électriques du produit.
- Page 14 Commutateurs Gigabit Ethernet plus Si votre produit utilise un câble d'alimentation : Si vous n'avez pas reçu de câble d'alimentation pour votre système ou pour toute option d'alimentation CA destinée à votre système, achetez un câble d'alimentation homologué pour votre pays. Le câble d'alimentation doit être adapté...
- Page 15 Installez et accédez au commutateur dans votre réseau Ce chapitre décrit comment installer le commutateur sur votre réseau, obtenir une adresse IP pour le commutateur et utiliser l'adresse IP pour accéder à l'interface utilisateur du périphérique du commutateur afin de configurer, gérer et surveiller le commutateur.
- Page 16 1. Connectez un port de réseau local du switch à un port de réseau local d'un routeur connecté à Internet. Sur les modèles GS305EP et GS305EPP, utilisez le port 5. Sur les GS308EP et GS308EPP, utilisez le port 8. 2. Sur le commutateur, connectez vos périphériques PoE aux ports dont le nombre est le plus bas, en commençant par le port 1, puis connectez tous les périphériques non...
- Page 17 NetgearSDT-V1.2.103.dmg ) pour installer le programme sur votre ordinateur. Selon la configuration de votre ordinateur, le processus d'installation peut ajouter l'icône de l'outil de découverte NETGEAR au dock de votre Mac ou au bureau de votre ordinateur Windows. 4. Réactivez les services de sécurité de votre ordinateur.
- Page 18 Commutateurs Gigabit Ethernet plus 7. Ouvrez le NDT. Si l'icône de l'outil de découverte NETGEAR se trouve dans le dock de votre Mac ou sur le bureau de votre ordinateur Windows, cliquez ou double-cliquez sur l'icône pour ouvrir le programme.
- Page 19 Commutateurs Gigabit Ethernet plus réseau. Cependant, certains événements peuvent amener le serveur DHCP à émettre une nouvelle adresse IP au commutateur. Par conséquent, si vous avez besoin que le commutateur ait la même adresse IP en permanence, vous pouvez attribuer une adresse IP fixe (statique) au commutateur.
- Page 20 Commutateurs Gigabit Ethernet plus 5. Dans la section DHCP, désactivez le commutateur. Le bouton bascule de la section DHCP s'affiche en gris car le client DHCP du commutateur est désactivé. Les champs d'adresse IP deviennent modifiables. 6. Entrez l'adresse IP fixe (statique) que vous souhaitez attribuer au commutateur, ainsi que le masque de sous-réseau et l'adresse IP de passerelle associés.
- Page 21 Commutateurs Gigabit Ethernet plus La page de connexion s'affiche. 5. Saisissez le mot de passe de gestion des périphériques. Le mot de passe par défaut pour accéder au commutateur est password. La première fois que vous vous connectez au commutateur, vous devez modifier le mot de passe par défaut.
- Page 22 L'enregistrement du switch vous permet de recevoir des alertes par e-mail et de rationaliser le processus de support technique. Vous pouvez vous connecter à votre compte NETGEAR à l'adresse my.netgear.com pour enregistrer votre commutateur ou vous pouvez également enregistrer le commutateur via l'interface utilisateur de l'appareil, auquel cas le commutateur doit être connecté...
- Page 23 Optimisez les performances du commutateur Ce chapitre décrit comment optimiser les performances du commutateur et contient les sections suivantes : • Définissez le mode de qualité de service et les limites de débit du port • Gérer les paramètres de port individuels...
- Page 24 Commutateurs Gigabit Ethernet plus Définissez le mode de qualité de service et les limites de débit du port Vous pouvez définir manuellement les modes de qualité de service (QoS) pour gérer le trafic : • Mode QoS basé sur le port : Vous permet de définir la priorité (faible, moyenne, élevée ou critique) des numéros de port individuels et de définir des limites de débit pour le trafic entrant et sortant pour les ports individuels.
- Page 25 Commutateurs Gigabit Ethernet plus provenant de ports de priorité moyenne ou faible. En cas de congestion importante du réseau, le commutateur peut abandonner les paquets de faible priorité. • Limitation du débit par port Le commutateur accepte le trafic sur un port au débit (la vitesse du transfert de données) que vous avez défini pour le trafic entrant sur ce port.
- Page 26 Commutateurs Gigabit Ethernet plus La page MODIFIER LA PRIORITÉ s'affiche. c. Pour chaque port pour lequel vous souhaitez définir la priorité, sélectionnez faible, moyenne, élevée ou critique dans le menu individuel du port. La sélection par défaut est élevée. d. Cliquez sur le bouton APPLY (Enregistrer). Vos paramètres sont enregistrés et la page de PRIORITÉ...
- Page 27 Commutateurs Gigabit Ethernet plus c. Sélectionnez le débit en Kbit/s ou Mbit/s dans le menu individuel du port. d. Cliquez sur le bouton APPLY (Enregistrer). Vos paramètres sont enregistrés et la colonne storm control Rate affiche la limite que vous avez définie. Utiliser la qualité...
- Page 28 Commutateurs Gigabit Ethernet plus Remarque: Pour plus d'informations sur le filtrage de diffusion, reportez-vous à Gérez le filtrage de diffusion et définissez les limites de débit storm control des ports à la page 28la section . 6. Pour définir les limites de débit storm control, procédez comme suit : a.
- Page 29 Commutateurs Gigabit Ethernet plus Le mot de passe est celui que vous avez spécifié la première fois que vous vous connectez. (Le mot de passe par défaut est password.) La page HOME s'affiche. 4. Dans le menu, en haut de la page, sélectionnez PARAMETRES AVANCES. La page QOS s'affiche.
- Page 30 Commutateurs Gigabit Ethernet plus est définie automatiquement), activer le contrôle de flux et modifier le libellé du nom du port. Définissez les limites de débit d'un port Vous pouvez limiter le débit du trafic entrant (entrée), sortant (sortie) ou les deux sur un port pour empêcher le port (et le périphérique qui y est connecté) d'occuper trop de bande passante sur le commutateur.
- Page 31 Commutateurs Gigabit Ethernet plus La valeur par défaut est Aucune limite. 7. Cliquez sur le bouton APPLY (Enregistrer). Les paramètres sont enregistrés. Définissez la priorité d'un port Si le mode QoS du commutateur est basé sur le port (paramètre par défaut), vous pouvez définir la priorité...
- Page 32 Commutateurs Gigabit Ethernet plus 6. Dans le menu priorité , sélectionnez faible, moyenne, élevée ou critique. La sélection par défaut est élevée. 7. Cliquez sur le bouton APPLY (Enregistrer). Les paramètres sont enregistrés. Gérer le contrôle de flux pour un port Le contrôle de flux IEEE 802.3x fonctionne en mettant en pause un port s'il devient sursouscrit (c'est-à-dire qu'il reçoit plus de trafic qu'il ne peut traiter) et en abandonnant tout le trafic pendant de petites rafales de temps jusqu'à...
- Page 33 Commutateurs Gigabit Ethernet plus Lorsque le contrôle de débit est activé, le bouton bascule s'affiche en vert. 7. Cliquez sur le bouton APPLY (Enregistrer). Les paramètres sont enregistrés. Modifier la vitesse d'un port ou désactiver un port Par défaut, la vitesse de port est définie automatiquement pour tous les ports (c’est-à-dire que le paramètre est Automatique) lorsque votre switch Nighthawk a déterminé...
- Page 34 Commutateurs Gigabit Ethernet plus • Désactiver : Le port est fermé (bloqué). • 10M demi. Le port est forcé à fonctionner à 10 Mbit/s avec demi-duplex. • 10M plein: Le port est forcé à fonctionner à 10 Mbit/s avec duplex plein. •...
- Page 35 Commutateurs Gigabit Ethernet plus La page MODIFIER LE PORT s'affiche pour le port sélectionné. Si le mode QoS du commutateur est basé sur le port (paramètre par défaut), le menu priorité s'affiche sur la page. Si le mode QoS est 802.1P/DSCP, le menu priorité ne s'affiche pas.
- Page 36 Utilisez DES VLAN pour la segmentation du trafic Ce chapitre décrit comment utiliser DES RÉSEAUX LOCAUX virtuels (VLAN) pour segmenter le trafic sur le commutateur. Il contient les sections suivantes : • Types de VLAN pris en charge • Gérer les VLAN de base basés sur les ports •...
- Page 37 Commutateurs Gigabit Ethernet plus Types de VLAN pris en charge Les VLAN offrent de nombreux avantages, tels qu'une sécurité renforcée, un meilleur équilibrage de charge, une meilleure utilisation des ressources partagées et une gestion réseau plus efficace. Vous pouvez configurer un ou plusieurs VLAN (réseaux locaux virtuels) sur votre commutateur pour regrouper les périphériques membres en réseau en tant que réseau isolé.
- Page 38 Vous pouvez également configurer un VLAN vocal un . Le tableau suivant présente les fonctionnalités VLAN prises en charge par le commutateur. Table 3 : Modes VLAN pris en charge pour les modèles GS305EP et GS305EPP Fonction VLAN De base Avancé...
- Page 39 Commutateurs Gigabit Ethernet plus Table 4 : Modes VLAN pris en charge pour les GS308EP et GS308EPP Fonction VLAN De base Avancé De base Avancé VLAN par port VLAN par port VLAN 802.1Q VLAN 802.1Q Nombre total de VLAN Marquage de sortie Oui (port réseau uniquement) Plusieurs VLAN sur un...
- Page 40 Commutateurs Gigabit Ethernet plus 4. Dans le menu, en haut de la page, sélectionnez PARAMETRES AVANCES. La page qualité de service (QoS) s'affiche. 5. Dans le menu de gauche, sélectionnez VLAN . La page VLAN s'affiche. 6. Dans la section VLAN basé sur le port de base, cliquez sur le bouton ACTIVER LE MODE.
- Page 41 Commutateurs Gigabit Ethernet plus Activez le mode VLAN avancé basé sur le port Par défaut, tous les types de VLAN sont désactivés sur le commutateur. Lorsque vous activez le mode VLAN avancé basé sur le port, VLAN 1 est ajouté au commutateur et tous les ports sont devenus membres de VLAN 1.
- Page 42 Commutateurs Gigabit Ethernet plus Pour créer un VLAN avancé basé sur les ports et attribuer des ports en tant que membres : 1. Ouvrez un navigateur Web sur un ordinateur connecté au même réseau que le switch ou connecté directement au switch par le biais d'un câble Ethernet. 2.
- Page 43 Commutateurs Gigabit Ethernet plus 8. Cliquez sur le bouton APPLY (Enregistrer). Les paramètres sont enregistrés. Le nouveau VLAN est ajouté à la table VLAN, qui affiche les membres du port pour chaque VLAN. Modifier un VLAN avancé basé sur un port Vous pouvez modifier les paramètres d'un VLAN avancé...
- Page 44 Commutateurs Gigabit Ethernet plus Cliquez sur le lien sélectionner tout pour ajouter tous les ports au VLAN. Cliquez sur le lien Supprimer tout pour supprimer tous les ports sélectionnés du VLAN. L'icône d'un port sélectionné s'affiche en violet. Remarque: Si les ports font partie du même LAG, vous devez les attribuer au même VLAN.
- Page 45 Commutateurs Gigabit Ethernet plus Les paramètres sont enregistrés. Le VLAN est supprimé. Gérez les VLAN 802.1Q de base Dans une configuration VLAN 802.1Q de base, VLAN 1 est ajouté au commutateur et tous les ports fonctionnent en mode accès en tant que membres de VLAN 1. Vous pouvez changer le mode d'un port en mode agrégation, vous pouvez ajouter d'autres VLAN et vous pouvez attribuer un VLAN différent à...
- Page 46 Commutateurs Gigabit Ethernet plus La page QOS s'affiche. 5. Dans le menu de gauche, sélectionnez VLAN . La page VLAN s'affiche. 6. Dans la section Basic 802.1Q VLAN, cliquez sur le bouton ACTIVER LE MODE. Une fenêtre contextuelle s'ouvre, vous informant que les paramètres VLAN actuels seront perdus.
- Page 47 Commutateurs Gigabit Ethernet plus Le mot de passe est celui que vous avez spécifié la première fois que vous vous connectez. (Le mot de passe par défaut est password.) La page HOME s'affiche. 4. Dans le menu, en haut de la page, sélectionnez PARAMETRES AVANCES. La page QOS s'affiche.
- Page 48 Commutateurs Gigabit Ethernet plus 7. Pour un port fonctionnant en mode accès, pour ajouter un VLAN à l'aide du menu VLAN du port concerné, procédez comme suit : a. Dans le menu VLAN du port individuel, sélectionnez Add VLAN (Ajouter un port).
- Page 49 Commutateurs Gigabit Ethernet plus Vous utiliserez généralement le mode jonction pour un port connecté à un autre périphérique réseau. Par exemple, vous pouvez attribuer le mode liaison pour une liaison montante à un autre commutateur ou routeur et pour une liaison descendante à...
- Page 50 Commutateurs Gigabit Ethernet plus Pour modifier un VLAN 802.1Q de base : 1. Ouvrez un navigateur Web sur un ordinateur connecté au même réseau que le switch ou connecté directement au switch par le biais d'un câble Ethernet. 2. Saisissez l'adresse IP attribuée au switch. Une fenêtre de connexion s'ouvre.
- Page 51 Commutateurs Gigabit Ethernet plus Supprimez un VLAN 802.1Q de base Vous pouvez supprimer un VLAN 802.1Q de base dont vous n'avez plus besoin. Vous ne pouvez pas supprimer le VLAN par défaut. Remarque: Si vous désactivez le mode VLAN 802.1Q de base, tous les VLAN 802.1Q sont supprimés.
- Page 52 Commutateurs Gigabit Ethernet plus le VLAN 1 est créé sur le commutateur et tous les ports deviennent des membres non étiquetés du VLAN 1. Vous pouvez configurer des réseaux locaux virtuels spéciaux tels qu'un VLAN vocal, un VLAN de caméra automatique et un VLAN Wi-Fi automatique. Lorsque vous créez un VLAN à...
- Page 53 Commutateurs Gigabit Ethernet plus Le mot de passe est celui que vous avez spécifié la première fois que vous vous connectez. (Le mot de passe par défaut est password.) La page HOME s'affiche. 4. Dans le menu, en haut de la page, sélectionnez PARAMETRES AVANCES. La page QOS s'affiche.
- Page 54 Commutateurs Gigabit Ethernet plus Créez un VLAN 802.1Q avancé Dans une configuration VLAN 802.1Q avancée, vous pouvez configurer des VLAN auxquels vous pouvez ajouter des ports balisés ou non. Le marquage de port permet à un port d'être associé à un VLAN particulier et permet à l'étiquette d'ID VLAN d'être ajoutée aux paquets de données envoyés via le port.
- Page 55 Commutateurs Gigabit Ethernet plus • TOUT MARQUER : Faire de tous les ports des membres balisés du VLAN. • DESACTIVER LE MARQUAGE POUR TOUT : Rendre tous les ports membres sans balise du VLAN. • EXCLURE TOUT : Exclure des ports du VLAN. Remarque: Si les ports font partie du même LAG, vous devez les attribuer au même VLAN.
- Page 56 Commutateurs Gigabit Ethernet plus Vous ne pouvez pas modifier l'ID VLAN. Si vous devez modifier l'ID VLAN, supprimez l'VLAN et créez un nouveau VLAN avec un autre ID VLAN. • Utilisez une combinaison des options suivantes pour sélectionner les balises de port et définir si les ports sont membres du VLAN : Tél.
- Page 57 Commutateurs Gigabit Ethernet plus 3. Saisissez le mot de passe de gestion des périphériques. Le mot de passe est celui que vous avez spécifié la première fois que vous vous connectez. (Le mot de passe par défaut est password.) La page HOME s'affiche. 4.
- Page 58 Commutateurs Gigabit Ethernet plus paquets (par exemple, les paquets de données) qui entrent dans le port sont transmis en fonction de l'ID VLAN 802.1Q dans le paquet et du paramètre PVID sur le port. La classe de service (cos) par défaut pour le VLAN vocal est 6, que vous pouvez régler sur n'importe quelle valeur comprise entre 0 (priorité...
- Page 59 Commutateurs Gigabit Ethernet plus Pour plus d'informations sur l'affichage et la modification des paramètres oui, reportez-vous à la section Modifiez la table oui pour le Voice VLAN à la page 59. 11. Cliquez sur le bouton APPLY (Enregistrer). Les paramètres sont enregistrés. Le Voice VLAN s'affiche dans le volet Advanced 802.1Q VLAN avec une icône de téléphone.
- Page 60 Commutateurs Gigabit Ethernet plus 8. Dans la section table oui, cliquez sur le lien Paramètres oui. Le volet Voice VLAN s'affiche et affiche le tableau oui. 9. Pour ajouter une nouvelle oui, procédez comme suit : a. Cliquez sur le bouton ADD OUI (Page d'administration). La page entrée oui s'affiche.
- Page 61 Commutateurs Gigabit Ethernet plus Une fenêtre de connexion s'ouvre. 3. Saisissez le mot de passe de gestion des périphériques. Le mot de passe est celui que vous avez spécifié la première fois que vous vous connectez. (Le mot de passe par défaut est password.) La page HOME s'affiche.
- Page 62 Commutateurs Gigabit Ethernet plus 5. Dans le menu de gauche, sélectionnez VLAN . La page VLAN s'affiche. 6. Dans la section NO VLAN, cliquez sur le bouton ACTIVATE MODE. Une fenêtre contextuelle s'ouvre, vous informant que les paramètres de configuration VLAN actuels seront perdus.
- Page 63 Ce chapitre décrit comment gérer le commutateur de votre réseau. Ce chapitre contient les sections suivantes : • Gérer le protocole NETGEAR Switch Discovery • Configurez l'agrégation de liens statiques • Gérer la multidiffusion • Modifiez l'adresse IP de votre ordinateur.
- Page 64 Gérer le protocole NETGEAR Switch Discovery Un périphérique ou une application NETGEAR prenant en charge le protocole NETGEAR Switch Discovery Protocol (NSDP) peut détecter le commutateur dans le réseau afin que vous puissiez trouver l'adresse IP du commutateur et vous connecter à l'interface utilisateur du périphérique du commutateur.
- Page 65 (un canal plus important) ou une tolérance aux pannes (si un port tombe en panne, un autre prend le relais). Les commutateurs GS305EP et GS305EPP prennent chacun en charge un seul groupe d'agrégation de liens statiques (LAG) avec jusqu'à quatre ports.
- Page 66 Commutateurs Gigabit Ethernet plus Le mot de passe est celui que vous avez spécifié la première fois que vous vous connectez. (Le mot de passe par défaut est password.) La page HOME s'affiche. 4. Dans le menu, en haut de la page, sélectionnez PARAMETRES AVANCES. La page qualité...
- Page 67 Commutateurs Gigabit Ethernet plus Pour établir des connexions d'agrégation de liens entre le commutateur et un autre périphérique réseau : À l'aide de câbles Ethernet, connectez chaque port qui doit être membre du LAG sur le commutateur à chaque port qui doit être membre du même LAG sur un autre périphérique réseau.
- Page 68 Commutateurs Gigabit Ethernet plus Le basculement d'un LAG activé s'affiche en vert. 7. Cliquez sur le bouton APPLY (Enregistrer). Les paramètres sont enregistrés. Gérer la multidiffusion Le trafic IP multicast est le trafic destiné à un groupe d'hôtes. Les groupes d'hôtes sont identifiés par des adresses IP de classe d, comprises entre 224.0.0.0 et 239.255.255.255.
- Page 69 Commutateurs Gigabit Ethernet plus 6. Dans la section igmp snooping, activez ou désactivez la bascule pour activer ou désactiver igmp snooping. Lorsque igmp snooping est activé, le bouton bascule s'affiche en vert. 7. Cliquez sur le bouton APPLY (Enregistrer). Les paramètres sont enregistrés. Activez un VLAN pour igmp snooping Vous ne pouvez activer IGMP pour un VLAN que si vous avez activé...
- Page 70 Commutateurs Gigabit Ethernet plus multidiffusion uniquement aux ports du groupe de multidiffusion appris par le commutateur via igmp snooping. Par défaut, le trafic multicast à partir d'adresses inconnues est autorisé. Pour gérer le blocage des adresses multicast inconnues : 1. Ouvrez un navigateur Web sur un ordinateur connecté au même réseau que le switch ou connecté...
- Page 71 Commutateurs Gigabit Ethernet plus de type de service (ToS) de 0xC0 (contrôle interréseau). En outre, l'option IP d'alerte du routeur (9404) doit être définie. Remarque: Si la validation de l'en-tête IP IGMPv3 est activée, le commutateur n'abandonne pas le trafic IGMPv1 et IGMPv2, mais traite ce trafic normalement. Pour gérer la validation de l'en-tête IP IGMPv3 : 1.
- Page 72 Commutateurs Gigabit Ethernet plus à l'IGMP snooping, autorisant le transfert de tous les messages d'entrée et de sortie IGMP du réseau sur ce port. Pour configurer un port de routeur statique pour igmp snooping : 1. Ouvrez un navigateur Web sur un ordinateur connecté au même réseau que le switch ou connecté...
- Page 73 Commutateurs Gigabit Ethernet plus Une fenêtre de connexion s'ouvre. 3. Saisissez le mot de passe de gestion des périphériques. Le mot de passe est celui que vous avez spécifié la première fois que vous vous connectez. (Le mot de passe par défaut est password.) La page HOME s'affiche.
- Page 74 Commutateurs Gigabit Ethernet plus Le bouton bascule de la section DHCP s'affiche en gris car le client DHCP du commutateur est désactivé. 5. Cliquez sur le bouton dans la section DHCP. Le commutateur s'affiche en vert, indiquant que le client DHCP du commutateur est activé.
- Page 75 Entretenir et surveiller le commutateur Ce chapitre décrit comment entretenir et surveiller le commutateur et contient les sections suivantes : • Mettez à jour le micrologiciel sur le commutateur • Gérer le fichier de configuration • Rétablissez les paramètres par défaut du routeur •...
- Page 76 La VERSION DU MICROLOGICIEL affiche la version actuelle du micrologiciel du commutateur. 6. Pour vérifier si un nouveau micrologiciel est disponible, cliquez sur le lien netgear.com dans la section MICROLOGICIEL. Une page Web NETGEAR s'ouvre. 7. Cliquez sur le bouton Téléchargements.
- Page 77 Commutateurs Gigabit Ethernet plus Si le fichier ne se termine pas par .bin ou .image , vous devrez peut-être le décompresser. Par exemple, si le fichier se termine par .rar , vous devez décompresser le fichier. 9. Dans la section MISE À JOUR DU MICROLOGICIEL, cliquez sur l'icône de fichier violet, naviguez jusqu'au fichier de micrologiciel que vous venez de télécharger et sélectionnez le fichier.
- Page 78 Commutateurs Gigabit Ethernet plus 3. Saisissez le mot de passe de gestion des périphériques. Le mot de passe est celui que vous avez spécifié la première fois que vous vous connectez. (Le mot de passe par défaut est password.) La page HOME s'affiche. 4.
- Page 79 Commutateurs Gigabit Ethernet plus 6. Cliquez sur l'icône de fichier violet, naviguez jusqu'au fichier de configuration enregistré et sélectionnez-le. Le nom du fichier de configuration enregistré est basé sur le modèle de commutateur, par exemple : GS308EPP.cfg. Le bouton RESTAURER devient le bouton APPLIQUER LA CONFIGURATION. 7.
- Page 80 Commutateurs Gigabit Ethernet plus ATTENTION: Cette procédure supprime tous les paramètres que vous avez configurés sur le switch. Pour rétablir les paramètres par défaut du routeur : 1. Sur l'avant du commutateur, repérez le bouton DE RÉINITIALISATION encastré. 2. À l'aide d'un trombone déplié, appuyez sur le bouton DE RÉINITIALISATION et maintenez-le enfoncé...
- Page 81 Commutateurs Gigabit Ethernet plus 5. Dans le menu de gauche, sélectionnez USINE PAR DÉFAUT. La page PAR DÉFAUT s'affiche. 6. Cliquez sur le bouton RESTAURER LES PARAMÈTRES PAR DÉFAUT. Une fenêtre d’avertissement s’ouvre. 7. Cliquez sur le bouton CONTINUE (Continuer). Le switch est réinitialisé...
- Page 82 Commutateurs Gigabit Ethernet plus 7. Spécifiez l'adresse IP ou les adresses IP à autoriser : • IP Address (Adresse IP). Saisissez une adresse IP unique ou une adresse IP réseau. Entrez une adresse IP réseau au format x.x.x.0, par exemple 192.168.100.0. •...
- Page 83 Commutateurs Gigabit Ethernet plus La page contrôle d'accès s'affiche. 6. Cliquez sur l'adresse IP à supprimer. Le bouton SUPPRIMER s'affiche. 7. Cliquez sur le bouton DELETE (Enregistrer). L'adresse IP est supprimée de la liste et l'accès à l'interface utilisateur du périphérique du commutateur à...
- Page 84 Commutateurs Gigabit Ethernet plus Les paramètres sont enregistrés. Permet de gérer le mode économie d'énergie Le mode économie d'énergie active la fonction IEEE 802.3az Energy Efficient Ethernet (EEE), l'économie d'énergie de la longueur du câble et l'économie d'énergie de liaison montante et descendante : •...
- Page 85 Commutateurs Gigabit Ethernet plus Lorsque le mode économie d'énergie est activé, le bouton bascule s'affiche en vert. 7. Cliquez sur le bouton APPLY (Enregistrer). Les paramètres sont enregistrés. Contrôlez les voyants des ports Vous pouvez allumer et éteindre les voyants du port sur le commutateur à l'aide de l'interface utilisateur du périphérique.
- Page 86 Commutateurs Gigabit Ethernet plus Modifiez le mot de passe de gestion des périphériques Le mot de passe par défaut pour accéder à l'interface utilisateur du périphérique du commutateur est password. La première fois que vous vous connectez au commutateur, vous devez modifier le mot de passe par défaut. Dans ce manuel, nous appelons le mot de passe pour accéder à...
- Page 87 Commutateurs Gigabit Ethernet plus Modifiez le nom du commutateur Par défaut, le nom de périphérique du commutateur est le même que le numéro de modèle. Ce nom de périphérique s'affiche dans, par exemple, dans l'Explorateur Windows et Bonjour. Vous pouvez modifier le nom du périphérique, qui peut comporter jusqu'à...
- Page 88 Commutateurs Gigabit Ethernet plus Le mot de passe est celui que vous avez spécifié la première fois que vous vous connectez. (Le mot de passe par défaut est password.) La page HOME s'affiche. 4. Sélectionnez Infos système . Les champs d'informations système s'affichent. Afficher les connexions du commutateur Vous pouvez voir le nombre de connexions établies sur le commutateur.
- Page 89 Commutateurs Gigabit Ethernet plus Le panneau ETAT DES PORTS s’affiche à droite ou en bas de la page d'accueil, en fonction de la taille de la page de votre navigateur. Un port en cours d’utilisation est indiqué comme UTILISE. Un port qui n’est pas en cours d’utilisation est indiqué...
- Page 90 Commutateurs Gigabit Ethernet plus Gérer les ports PoE Vous pouvez gérer les ports PoE sur le commutateur via l'interface utilisateur du périphérique. Pour gérer les ports PoE via l'interface utilisateur du périphérique : 1. Ouvrez un navigateur Web sur un ordinateur connecté au même réseau que le switch ou connecté...
- Page 91 Commutateurs Gigabit Ethernet plus 8. Dans le menu match Every, sélectionnez l'une des options suivantes : • Activer. La capacité du port à fournir de l'énergie est désactivée. Il s'agit de l'option par défaut. • Désactiver : La capacité du port à fournir de l'énergie est désactivée. 9.
- Page 92 Commutateurs Gigabit Ethernet plus 11. Dans le menu type de limite de puissance, sélectionnez l'une des options suivantes • Aucun : Le port consomme jusqu'à la puissance maximale de classe 0 en mode faible consommation et jusqu'à la puissance maximale de classe 4 en mode haute consommation.
- Page 93 Commutateurs Gigabit Ethernet plus 3. Saisissez le mot de passe de gestion des périphériques. Le mot de passe est celui que vous avez spécifié la première fois que vous vous connectez. (Le mot de passe par défaut est password.) La page HOME s'affiche. 4.
- Page 94 Commutateurs Gigabit Ethernet plus Sous-tension: Le port a été privé d'alimentation en raison d'un verrouillage de sous-tension. Arrêt thermique : Le port a détecté une erreur de température thermique, empêchant le port de fournir de l'alimentation. • Puissance de sortie (W) Puissance fournie au PD en watts. Eteignez et rallumez des ports PoE individuels Vous pouvez utiliser la fonction ports de cycle d'alimentation pour forcer la réinitialisation...
- Page 95 Diagnostics et dépannage Ce chapitre aborde les sujets suivants : • Testez les connexions des câbles • Résoudre un conflit de sous-réseau pour accéder au commutateur • Suggestions de dépannage PoE...
- Page 96 Commutateurs Gigabit Ethernet plus Testez les connexions des câbles Vous pouvez utiliser la fonctionnalité de diagnostic du câblage pour déterminer facilement l'état d'intégrité des câbles réseau. En cas de problème, cette fonction identifie rapidement le point de défaillance du câble, permettant une résolution rapide des problèmes de connectivité...
- Page 97 Commutateurs Gigabit Ethernet plus Résoudre un conflit de sous-réseau pour accéder au commutateur Si vous mettez le commutateur sous tension avant de le connecter à un réseau incluant un serveur DHCP, le commutateur utilise sa propre adresse IP par défaut, 192.168.0,239. Ce sous-réseau peut être différent du sous-réseau utilisé...
- Page 98 Commutateurs Gigabit Ethernet plus Table 5 : Conditions de défaillance PoE et solutions possibles Condition d'erreur PoE Solution possible Un court-circuit lié au PoE s'est produit sur le port. Le problème vient plus probablement de l'appareil La demande en alimentation PoE de l'appareil alimenté dépasse le niveau alimenté...
- Page 99 Paramètres usine par défaut et caractéristiques techniques Cette annexe contient les sections suivantes : • Paramètres par défaut • Caractéristiques techniques...
- Page 100 Commutateurs Gigabit Ethernet plus Paramètres par défaut Vous pouvez rétablir les paramètres d'usine du satellite. Pour plus d'informations, consultez la section Rétablissez les paramètres par défaut du routeur à la page 79. Le routeur se réinitialise et revient aux paramètres de configuration d'usine indiqués dans le tableau suivant.
- Page 101 Cette section décrit les spécifications techniques de chaque modèle de commutateur. Spécifications techniques des modèles GS305EP et GS308EP Le tableau suivant indique les spécifications techniques des modèles GS305EP et GS308EP. Table 7 : Spécifications techniques des modèles GS305EP et GS308EP...
- Page 102 Commutateurs Gigabit Ethernet plus Table 8 : Spécifications techniques des modèles GS305EPP et GS308EPP Fonction Description Interface réseau Connecteur RJ-45 pour 10BASE-T, 100BASE-TX ou 1000BASE-T Câble réseau Câble Ethernet de catégorie 5e (Cat 5e) ou supérieure Ports Ethernet 5 pour GS305EPP et 8 pour GS308EPP Prise d'alimentation Entrée CC 54 V à...
- Page 103 Informations supplémentaires sur la découverte et l'accès des commutateurs Cette annexe fournit des informations supplémentaires sur la manière dont vous pouvez découvrir le commutateur de votre réseau et y accéder. L'annexe contient les sections suivantes : • Accédez au commutateur à partir de n'importe quel ordinateur...
- Page 104 Commutateurs Gigabit Ethernet plus Accédez au commutateur à partir de n'importe quel ordinateur Cette procédure nécessite l'utilisation d'une application de scanner IP. Ces applications sont disponibles sur Internet, et certaines d'entre elles sont gratuites. Pour détecter l'adresse IP du switch et y accéder à partir d'un ordinateur : 1.
