Agréments
Les appareils avec agréments peuvent avoir des caractéristiques techniques différentes selon la
version. Il est donc indispensable de consulter et de respecter les documents d'agrément respec-
tifs de ces appareils.
9.2

Dimensions

Les dessins cotés suivants ne représentent qu'une partie des versions possibles.
Boîtier en aluminium
M20x1,5/
½ NPT

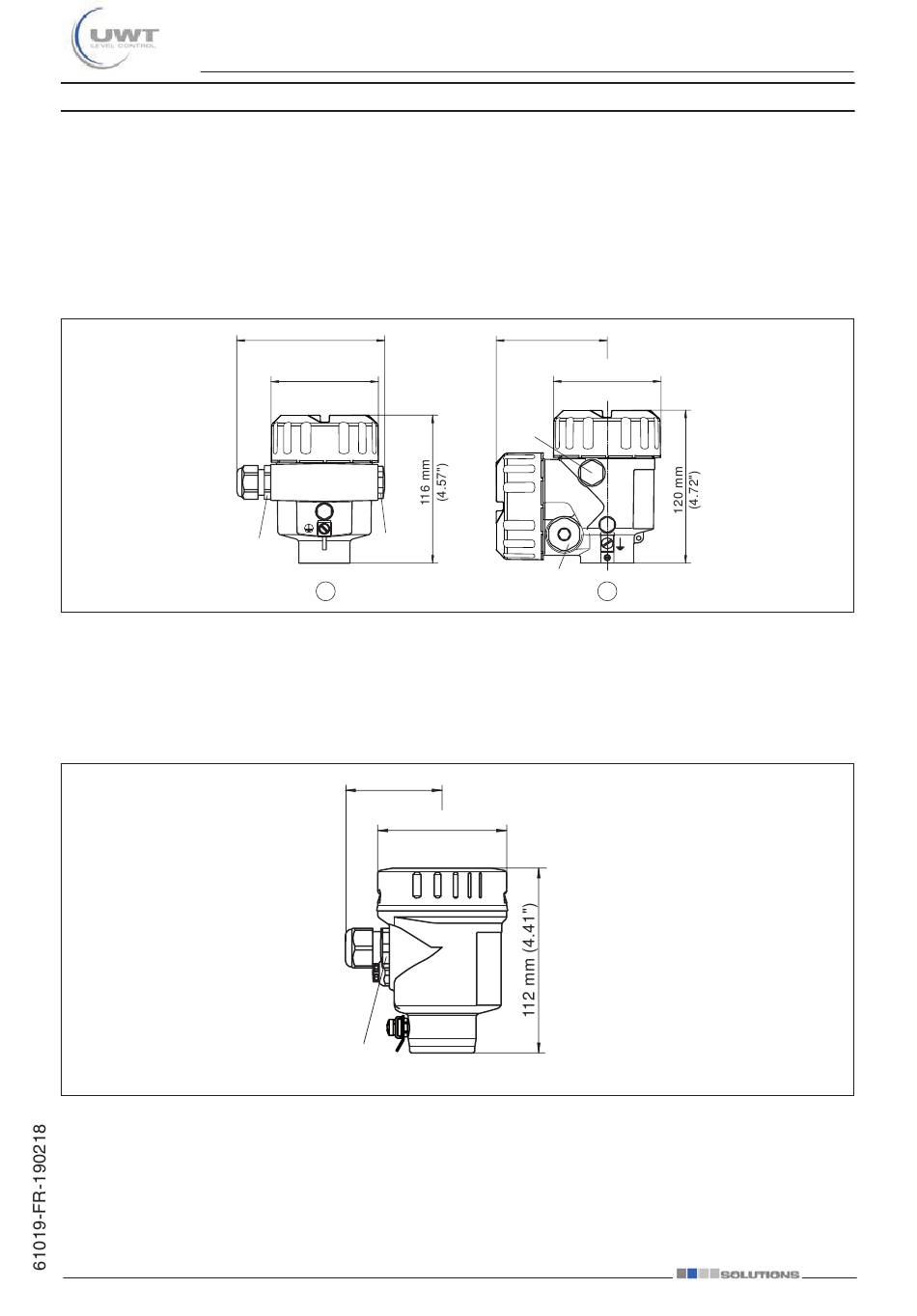

Fig. 30: Variantes de boîtier en protection IP 66/IP 68 (0,2 bar), (avec un module de réglage et d'affichage intégré,
la hauteur du boîtier augmente de 9 mm/0.35 in)
1 Une chambre - aluminium
2 Aluminium - 2 chambres
Boîtier en acier inoxydable
Fig. 31: Variantes de boîtier en protection IP 66/IP 68 (0,2 bar), (avec un module de réglage et d'affichage intégré,
la hauteur du boîtier augmente de 9 mm/0.35 in)
1 Chambre unique en acier inoxydable (électropolie)
2 Chambre unique en acier inoxydable (moulage cire perdue)
3 Deux chambres en acier inoxydable (moulage cire perdue)
~ 116 mm
(4.57")
ø 84 mm
(3.31")
M20x1,5
1
~ 59 mm
(2.32")
ø 80 mm
(3.15")
M20x1,5/
½ NPT
NivoGuide® 8100 • Deux fils 4 ... 20 mA/HART
~ 87 mm
(3.43")
ø 84 mm
(3.31")
M16x1,5
M20x1,5/
2
½ NPT
9 Annexe
