Simplex TrueAlarm 4098-9792 Guide Rapide

Homologué UL, ULC,
CSFM;Approuvé FM;
Acceptation MEA (NYC)*
Caractéristiques
La détection analogique TrueAlarm présentent les
caractéristiques suivantes :
• Une transmission numérique des valeurs des capteurs analogiques
par le biais de communications IDNetou MAPNET II à deux fils
Pour une utilisation avec les produits Simplex suivants :
• Panneaux de commande des séries 4007ES, 4010, 4010ES, 4100ES,
et 4100U; et panneaux de commande des séries 4008 avec jeu de
fonctions réduit (voir la fiche technique S4008-0001 pour plus de
détails)
• Panneau de commande des séries 4020, 4100 et 4120, transpondeurs
universels et CDT 2120 TrueAlarm équipés pour le fonctionnement de
MAPNET II
Le panneau de commande d'alarme incendie offre les éléments
suivants :
• Connexion à la valeur de pointe permettant une analyse précise de
chaque capteur pour la sélection de la sensibilité de chaque élément
• Surveillance de la sensibilité conforme aux exigences de test de
sensibilité de la NFPA 72; la vérification automatique de l'étalonnage de
chaque capteur vérifie l'intégrité des capteurs
• Compensation automatique de l'environnement, fonctionnement en
plusieurs étapes de l'alarme et affichage de la sensibilité directement
en pourcentage par pied
• Possibilité d'affichage et d'impression des informations détaillées du
capteur en termes faciles à comprendre
Les détecteurs de fumée photoélectriques présentent les
caractéristiques suivantes :
• Niveaux de sensibilité compris entre 0,2 % et 3,1 %. Voir
TrueAlarm pour plus de renseignements.
Les capteurs thermiques présentent les caractéristiques
suivantes :
• Trois seuils de détection de température fixes : 135 °F, 155 °F et 190 °F
• Détection de la température de la vitesse de montée
• Détection de la température du réseau
• Homologué selon la norme UL 521 et la norme ULC-S530
Caractéristiques générales
• Le fonctionnement est destiné à un montage au plafond ou au mur
• Homologué selon la norme UL 268 et la norme ULC-S529
• Homologation NEMA 1 Voir Tableau de sélection des produits de
détection analogique TrueAlarm
• La conception du détecteur de fumée à persiennes améliore la capture
de fumée en dirigeant le flux vers la chambre; les zones d'entrée sont
peu visibles lorsqu'elles sont montées au plafond
• Conçu pour la compatibilité EMI
• La fonction de test magnétique est fournie
• Différentes bases sont disponibles pour prendre en charge un relais
de sortie supervisé ou non supervisé et/ou un indicateur à DEL
d'alarme à distance
Référence de base supplémentaire :
• Pour les bases de l'isolateur, voir la fiche technique S4098-0025
• Pour les bases de sirène, voir la fiche technique S4098-0028
• Pour les capteurs de température/photo, voir la fiche technique
S4098-0024 (adresse unique) et S4098-0033 (adresse double)
* Ces produits ont été approuvés par la CSFM (California State Fire Marshal) en vertu de l'article 13144,1 du code de la santé et de la sécurité de l'état de Californie. Voir les listes CSFM 7272-0026:218,
7271-0026:231, 7270-0026:216 et 7300-0026:217 pour connaître les valeurs admissibles et/ou les conditions relatives aux matériaux présentés dans ce document. Acceptation par le City of New York
Department of Buildings – MEA35-93E. D'autres homologations peuvent être applicables, communiquez votre fournisseur produit Simplex local pour prendre connaissance des derniers statuts. Les
homologations et approbations délivrées sous Simplex Time Recorder Co. sont la propriété de Tyco Fire Protection Products.
Capteurs analogiques TrueAlarm : photoélectriques et thermiques; bases et accessoires
Capteurs
pour plus de renseignements.
Capteur analogique TrueAlarm
Description
Communication numérique de la détection analogique
Les capteurs analogiques TrueAlarm fournissent une mesure analogique
transmise numériquement au panneau de commande hôte à l'aide de
communications adressables Simplex. Sur le panneau de commande,
les données sont analysées et une valeur moyenne est déterminée et
enregistrée. Une alarme ou une autre condition anormale se détermine
en comparant la valeur actuelle du capteur à sa valeur moyenne et à son
temps.
Évaluation intelligente des données
La surveillance de la valeur moyenne de chaque capteur fournit un point
de référence de déplacement continu. Ce filtrage logiciel compense les
facteurs environnementaux (poussière, saletés, etc.) et le vieillissement
des composants, en offrant ainsi une référence précise pour évaluer une
nouvelle activité. Avec ce filtrage, il y a une réduction significative de la
probabilité de fausses alarmes ou d'alarmes intempestives provoquées
par des variations de la sensibilité (augmentation ou réduction).
Sélection au panneau de commande
L'activité de pointe de chaque capteur est enregistrée pour faciliter
l'évaluation des emplacements spécifiques. Déterminé à partir du
panneau de commande hôte, le point de consigne d'alarme de chaque
capteur TrueAlarm peut être sélectionné comme plus ou moins sensible
en fonction des exigences de l'application individuelle.

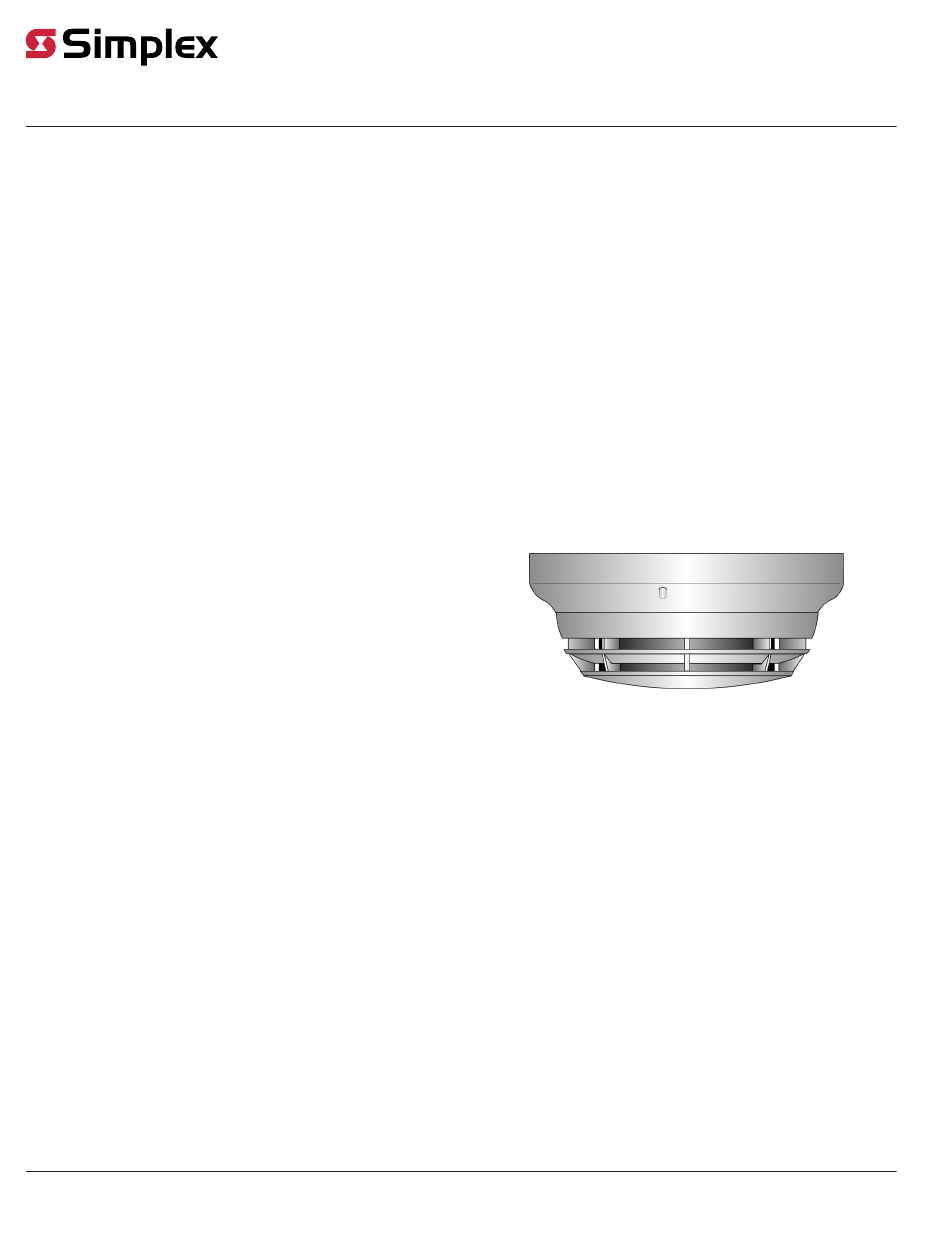

Illustration 1: Capteur photoélectrique
4098-9714 TrueAlarm monté dans la base
Sélection temporisée/multi-étapes
Les points de consigne de l'alarme du capteur peuvent être programmés
pour la sélection automatique de la sensibilité programmée (par
exemple, plus sensible la nuit, moins sensible le jour). La programmation
du panneau de commande peut également fournir un fonctionnement
en plusieurs étapes par capteur.
Indication par DEL d'alarme et de panne du capteur
La DEL de chaque base de capteur clignote pour indiquer la
communication avec le panneau. Si le panneau de contrôle détermine
qu'un capteur est en alarme, qu'il est sale ou présente un autre type de
problème, les détails sont affichés sur le panneau de contrôle et la DEL
de la base du capteur reste fixe. En cas d'alarme du système, le panneau
de contrôle activera les DEL de sorte que la DEL indiquant un problème
se remette à clignoter pour faciliter l'identification des capteurs en
alarme.
Bases et accessoires pour capteurs TrueAlarm
Caractéristiques basées sur les capteurs
Sélection de l'adresse pour le montage sur base :
• L'adresse garde son emplacement programmé
• Accessible depuis l'avant (interrupteur DIP sous le capteur)
standard
