MANUEL D'INSTALLATION
6609-2401
Galvanic
Transient
Balanced
CE
Isolation
Protection
Transmission
Approved

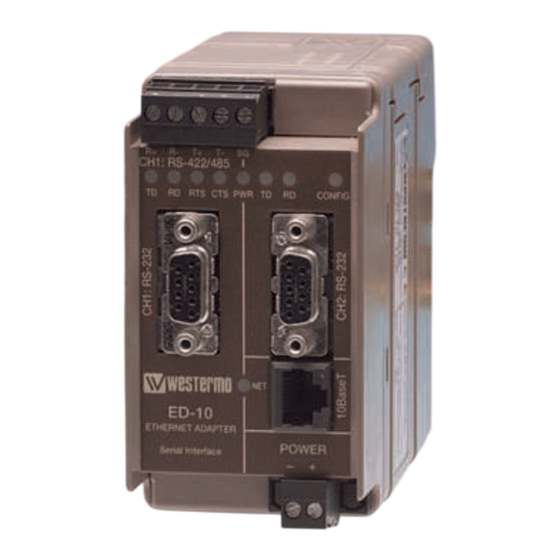

Passerelle Ethernet Industrielle
www.westermo.fr
AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles
T
Tel : 03.26.04.20.21 - Fax : 03.26.04.28.20 - Web : http: www.audin.fr - Email : info@audin.fr

Publicité

Table des Matières
loading

Manuels Connexes pour Westermo ED-10

Sommaire des Matières pour Westermo ED-10

  • Page 1 6609-2401 Galvanic Transient Balanced Isolation Protection Transmission Approved Passerelle Ethernet Industrielle www.westermo.fr AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles Tel : 03.26.04.20.21 - Fax : 03.26.04.28.20 - Web : http: www.audin.fr - Email : info@audin.fr...
  • Page 2 AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles Tel : 03.26.04.20.21 - Fax : 03.26.04.28.20 - Web : http: www.audin.fr - Email : info@audin.fr...

  • Page 3: Table Des Matières

    Table des matières 1. Introduction 4–5 ..................................2. Sécurité ........................................3. Spécifications 6–7 ..................................4. Installation ....................................... 4.1 Connexions 8–10 .............................. 4.2 Configuration des interrupteurs DIP ............... 4.3 Indicateurs de statut LED ......................4.4 Installation du programme ED-Tool ................ 5. Description fonctionnelle 14–15 ......................

  • Page 4: Introduction

    Internet TCP/IP pour la communication réseau. On peut utiliser deux ED-10 pour définir une connexion série point à point au travers d’un réseau TCP/IP. Chaque ED-10 va transmettre les données de son port série vers le port série de l’autre unité.

  • Page 5: Sécurité

    Hyperterminal pour une configuration locale ou Telnet pour une configuration distante.) La première configuration par contre n’est possible que localement à travers le port RS- 232. On peut en cas de nécessité réinitialiser l’ED-10 avec la configuration usine par défaut à l’aide des interrupteurs DIP. 2. Sécurité...

  • Page 6: Spécifications

    3. Spécifications Interface Réseau 10BASE-T. IEEE std 802.3, Edition 2000 Vitesse 10 Mbit/sec, half duplex. Mécanique Prise modulaire RJ-45, (ISO/IEC 8877 :1992), Blindé ou non blindé (UTP/STP). Interface série 1 RS-232 ou RS-422/485 Vitesse 300-115200 bits/s Full,half duplex ou simplex. Format 7–8 bits données, Parité...
  • Page 7 Configuration A distance par le réseau ou localement avec l’interface série. Avec un utilitaire basé sous Windows ou avec un programme d’émulation de terminal. La configuration en temps différé est possible. Indicateurs (LED) TD, RD, CTS, RTS, PWR, TD, RD, CONFIG, NET Environnement 5–50°C température ambiante 5–95% REL non condensé...

  • Page 8: Installation

    – Ring Indicator, not connected * La fonctionnalité peut être différente du standard. Se reporter au chapitre 6.4 ** Direction relative à l’ED-10 Le câble RS-232 ne doit pas excéder 15 m. 6609-2401 AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles...

  • Page 9: Ch2 Connexionrs-232 (Connecteur Sub-D ), Dce

    RS-422/485 Réception 4 fils A’ Entrée RS-422/485 Réception 4 fils * Numéroté de la droite vers la gauche (face avant) ** Direction relative à l’ED-10 Un câble à paire torsadée est recommandé 4 fils 2 fils CH2 ConnexionRS-232 (connecteur Sub-D ), DCE...

  • Page 10: Connexion Ethernet 10Base-T (Connecteur Rj-45), Fonction Directe (Pas De Croisement)

    Entrée Réception donnée Non Connecté Non Connecté * Direction relative à l’ED-10 Le Câble CAT 5 est recommandé Connecteur Blindé (STP) ou non blindé (UTP) peut être utilisé. 6609-2401 AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles...
  • Page 11 4.2 Configuration des micro-interrupteurs du ED-10 S2:1-8 Canal 2 IC 2 S1:1-8 Canal 1 Restauration configuration Terminaison avec sécurité par défaut Canal 2 intégrée (4 fils) Canal 1 Dans cette normal position Terminaison avec sécurité en usage normale Intégrée désactivée...
  • Page 12 - RS-232 RD = 1, Point (< –3V). LED on - RS-232 RD = 0, Espace (> 3V). CONFIG Mode de fonctionnement de l’ED-10 LED on • Mode configuration LED off • Mode application (ou durant l’initialisation du mode configuration) Indique le statut du réseau...

  • Page 13: Installation Du Programme Ed-Tool

    4.4 Installation de ED-Tool Cette section décrit l’installation et le lancement du programme de configuration ED-Tool. Configuration requise : Pour installer et exécuter le programme ED-Tool, les spécifications suivantes sont nécessaires. Minimum : • Ordinateur PC à base de 386/486 ou Pentium •...

  • Page 14: Description Fonctionnelle

    5. Description fonctionnelle L’ED-10 peut, soit se trouver en mode configuration (config) ou en mode application (app). Normalement L’ED-10 est en mode app lorsque la conversion série vers réseau est activée et que tous les paramètres de configuration peuvent être affichés.
  • Page 15 La configuration recommandée pour l’algorithme de compression est indiquée au cha- pitre « exemples d’application ». Lorsque l’ED-10 est utilisé par paire pour établir une connexion série point à point au travers du réseau, chaque point est identifié par son adresse IP et le numéro de son port de protocole.

  • Page 16: Configuration

    L’utilisateur peut à présent obtenir une configuration existante en allant lire le contenu de la configuration d’un ED-10 ou bien en ouvrant un fichier de configuration stocké dans le système. On peut également définir tous les paramètres de configuration manuellement.

  • Page 17: Les Commandes Dans Ed-Tool

    Les commandes sont décrites par leur utilisation. Lire les paramètres de configuration provenant de l’ED-10 connecté Ecrire les paramètres de configuration dans l’ED-10. L’ED-10 doit être « re-booté » pour prendre en compte la nouvelle configuration “Re-boot “de l’ED-10 Affichage de l’aide...

  • Page 18: Nouveau Fichier De Configuration

    Nouveau Fichier de configuration Les paramètres par défaut sont activés File (fichier) – New (Nouveau) Chargement d’un fichier de configuration Chargement d’un fichier de configura- tion stocké dans le système (pas en cours d’utilisation). File (fichier) – Load (Charger) Sauvegarder un fichier de configuration Sauve un fichier de configuration ou les fichiers système dans le système local (pas en cours d’utilisation)
  • Page 19 Ferme et quitte ED-Tool File (fichier) – Exit (Quitter) Lecture d’un fichier de configuration Lecture des paramètres de configuration provenant de l’ED-10 Tools (Outils) – Read (Lecture) Ecriture d’un fichier de configuration (Bouton Write) Ecriture des paramètres de configuration dans l’ED-10 Tools (Outils) –...
  • Page 20 Reboot (Bouton Reboot) Reboot l’ED-10 Tools (Outils) – Reboot Visualisation d’un fichier de configuration Les fichiers sont affichés correctement dans la fenêtre de visualisation. Tools (Outils) – View (Visualisation) – File (Fichier) 6609-2401 AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles...
  • Page 21 Configurer la connexion Les paramètres du port série et de la connexion réseau sont affichés et peu- vent être modifiés (Fonction non active actuellement) Tools (Outils) – Serial (Série) Aide Affiche l’aide de ED-Tool ( fonction non active actuellement) Help (Aide) - ? 6609-2401 AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles Tel : 03.26.04.20.21 - Fax : 03.26.04.28.20 - Web : http: www.audin.fr - Email : info@audin.fr...

  • Page 22: Configuration À L'aide Du Terminal

    On peut aller lire les paramètres de configuration provenant d’un ED-10 ou bien d’un fichier, les modifier et aller les écrire vers un ED-10 ou dans un fichier. Tous les para- mètres doivent être définis avant toute autre action telle que écrire, visualiser ou géné- rer une configuration.
  • Page 23 EXEMPLE 1 Cet exemple montre comment forcer l’ED-10 en mode config., changer certains para- mètres et ensuite re-booter en mode application avec les paramètres modifiés : Texte dans la fenêtre du terminal Explication 'ED-10 APPLICATION MODE' copy config.bat autoexec.bat↵ L’ED-10 re-boot en mode reboot↵...

  • Page 24: Texte Dans La Fenêtre Du Terminal

    L’exemple suivant montre comment afficher le contenu d’une configuration active (la commande type peut être exécutée quel que soit le mode actif de l’ED-10.) Les para- mètres qui peuvent être modifiés, leurs valeurs autorisées et les fichiers dans lesquels ils figurent sont indiqués au chapitre 6.4 –Paramètres modifiables...

  • Page 25: Configuration Différée

    CH2 : 19200 bit/s, pas de parité, 1 bit de Stop, et pas de contrôle de flux. 6.2.2 Configuration distante Lancer Telnet et se connecter à l’ED-10 en utilisant l’adresse IP validée, le nom utilisa- teur et mot de passe défini au cours de la configuration initiale.
  • Page 26 « write config ») en associant un délai de configuration différent de zéro, seront pris en compte quand l’ED-10 sera re-configuré à l’expiration de ce délai. Si le délai de confi- guration est égal à zéro et validé par le bouton « write config », la re-configuration auto- matique sera désactivée.

  • Page 27: Paramètres Configurables

    6.4 Paramètres configurables Les paramètres configurables sont décrits brièvement dans les tableaux ci-dessous. Une description plus détaillée figurent dans les pages suivantes. Interface Série Paramètres Nom du para- Valeurs Apparence dans Apparence dans Remarques mètre système Autorisées les fichiers .ini les fichiers .set Vitesse de débit DATARATE...

  • Page 28: Interface Réseau

    Interface Réseau Paramètres Nom du para- Valeurs Apparence dans Apparence dans Remarques mètre système Autorisées les fichiers .ini les fichiers .set Adresse IP Locale ADDRESS 1.0.0.0 - 126.0.0.0 [IP] Addr IP en Décimale localIPStr, 127.0.0.0 ADDRESS pointée LOCALIP 128.1.0.0 - localip, localIP 191.255.0.0 192.0.1.0 -...
  • Page 29 On peut choisir entre : contrôle de flux matériel ou sans. Le contrôle de flux matériel est géré par les signaux de contrôle CTS et RTS. CTS passe en niveau bas (<-3V) quand le buffer série de l’ED-10 est pratiquement plein. La taille du buffer est de 5 Koctets.
  • Page 30 Délai de fin de trame A partir du moment où le dernier caractère est reçu, l’ED-10 va retarder l’envoi de la trame des données bufférisées au travers du réseau. Les valeurs autorisées sont de 0-2550 ms, par pas de 10 ms. La valeur sera arrondie au pas de 10 ms inférieur le plus proche.(Par ex : 128 ⇒...
  • Page 31 Port Protocole Local Le port protocole local est la seconde partie de l’identité du point d’accès local. Ce port local UDP (User Datagram Protocol) est utilisé uniquement dans le mode application. Les valeurs autorisées sont de 1025-8000 et de 8002-65535, la valeur par défaut est 9000. Les datagrammes réseau adressés à...

  • Page 32: Exemple D'application

    Exemple d’application Ethernet Westermo Teleindustri a des distributeurs dans de nombreux pays, Contactez nous pour plus d’informations AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles Tel : 03.26.04.20.21 - Fax : 03.26.04.28.20 - Web : http: www.audin.fr - Email : info@audin.fr...
