Perfisol Hybrid Duo 4124 VI R
Légende :
1 Prise pour analyse de l'air comburant.
2 Purgeur manuel
3 Flexible d'amenée d'air.
4 Regard de flamme.
5 Électrode d'allumage
6 Ventilateur
7 Sonde départ
8 Soupape de sûreté (circuit chauffage)
9 Manomètre (circuit chauffage)
10 Purgeur automatique (circuit chauffage)
11 Bloc hydraulique (vanne directionnelle
et circulateur chaudière)
12 Vase d'expansion amovible (circuit chauffage).
13 Sortie échangeur sanitaire
14 Entrée échangeur sanitaire
15 Robinet de vidange.
16 Réservoir récupérateur de glycol
17 Adaptateur ventouse.
18 Prise pour analyse des fumées
19 Vanne gaz
20 Sonde de fumées
21 Échangeur condenseur
22 Électrode d'ionisation
23 Tube prise de pression.
24 Mitigeur thermostatique
25 Capteur de pression hydraulique
26 Soupape de sûreté (circuit solaire)
27 Vanne de remplissage (circuit solaire)
28 Clapet antiretour solaire
29 Circulateur circuit solaire
30 Débitmètre circuit solaire.
31 Manomètre circuit solaire
32 Vanne de remplissage et de purge (circuit solaire)
33 Séparateur d'air
34 Vanne de vidange ballon sanitaire.
35 Vase d'expansion amovible (circuit solaire).
36 Circulateur chauffage "circuit 2" (2 circuits)*
37 Clapet antiretour*
38 Circulateur chauffage "circuit 1" (2 circuits)*
39 Vanne mélangeuse motorisée*
40 Bouteille de répartition*
41 Boîtier électronique
42 Ecran d'affichage.
43 Carte ACI.
44 Module électronique ECS solaire AGU.
* avec kit hydraulique 2
ème
Notice de référence "1388 - FR"
circuit

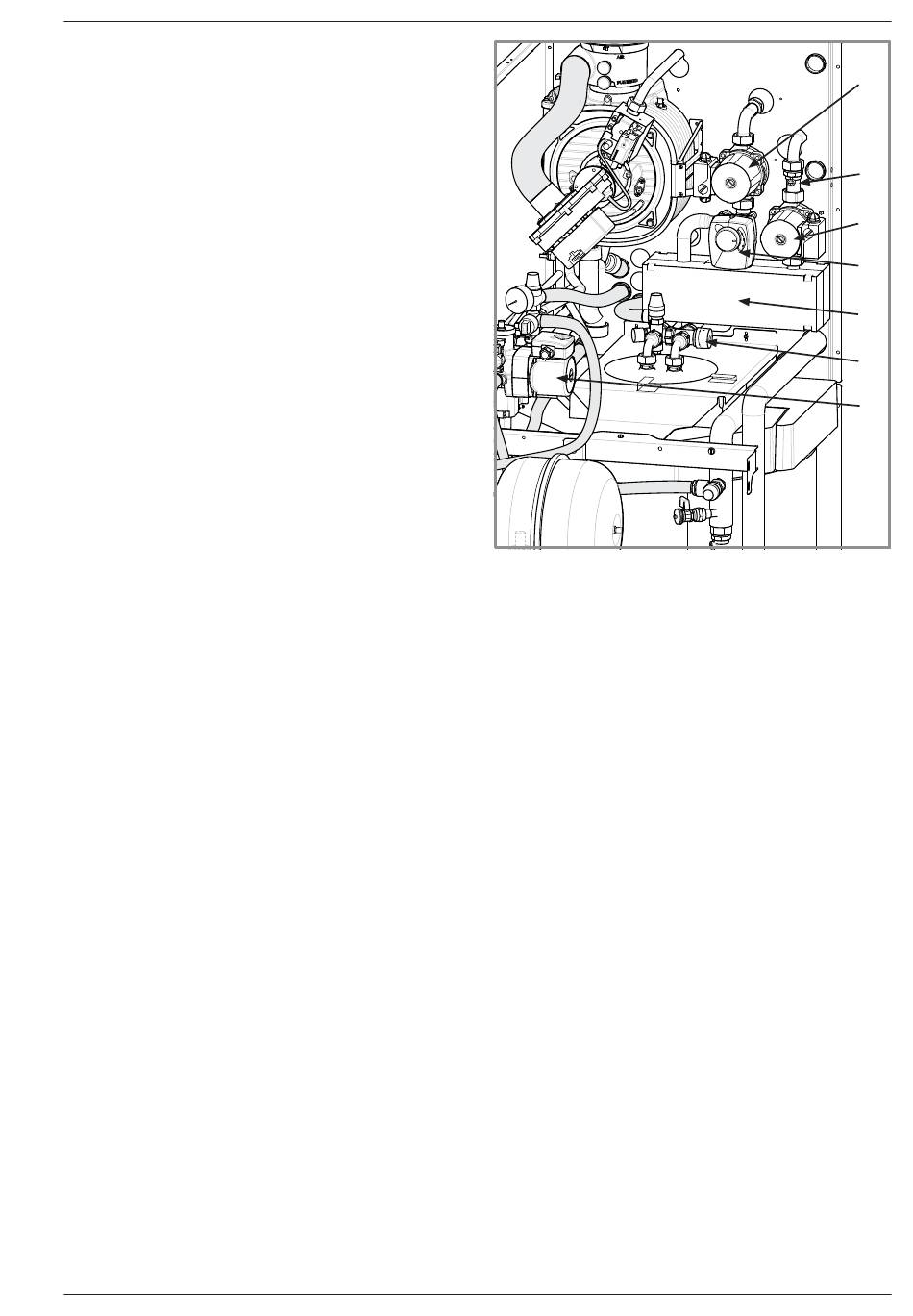

Figure 7 - Organes de l'appareil
(avec kit hydraulique 2 circuit - vanne mélangeuse)
ème
36
37
38
39
41
+
24
11
