Perfisol Hybrid Duo 4124 VI R
20
21
9
12
22
1
25
27
23
13
14
15
16
6
18
8
7
32
19
Légende :
1
Brûleur
2
Flexible d'amenée d'air.
3
Ventilateur
4
Vanne gaz
5
Bloc hydraulique
6
Ballon sanitaire
7
Anode ACI + sonde sanitaire solaire S2.
8
Échangeur thermique à serpentin (circuit chaudière)
9
Adaptateur ventouse.
10 Purgeur manuel
11 Vase d'expansion chaudière
12 Alimentation gaz.
13 Départ chauffage (1 circuit)
14 Retour chauffage (1 circuit)
15 Entrée - sortie eau sanitaire
16 Tuyau d'entrée eau froide sanitaire
17 Robinet de vidange.
18 Logement de la sonde sanitaire S1
19 Pieds réglables.
20 Évacuation des fumées
- 10 -
21
10
2

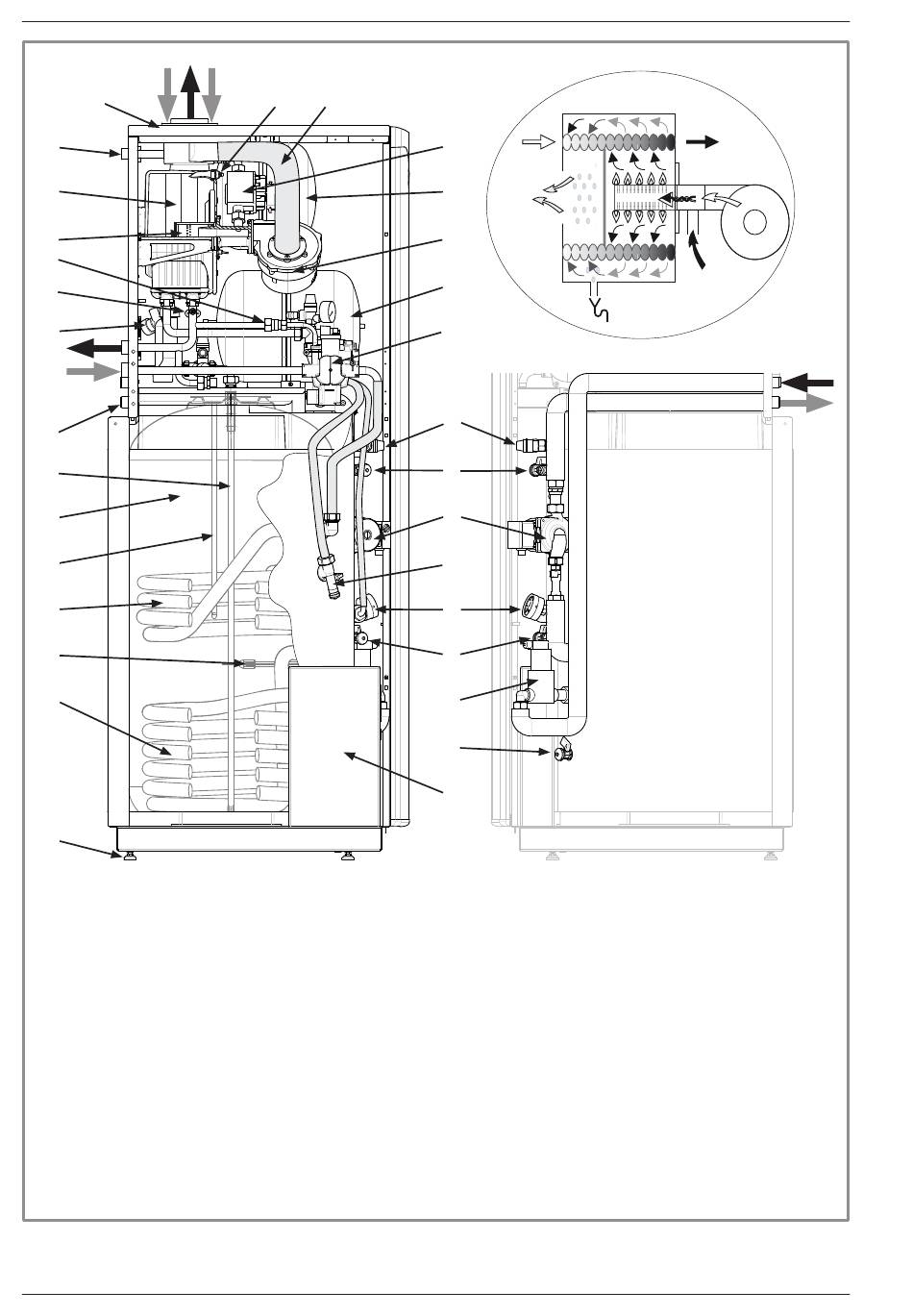

Figure 8 - Coupe schématique de l'appareil
14
4
24
20
11
24
3
33
23
5
34
35
36
17
37
38
39
26
40
21 Amenée d'air comburant.
22 Échangeur condenseur
23 Siphon (évacuation des condensats)
24 Zone de condensation.
25 Soupape différentielle (bipasse de débit mini).
26 Vidange ballon sanitaire.
27 Thermostat sécurité surchauffe
Circuit solaire :
30 Retour circuit capteurs solaires
31 Départ circuit capteurs solaires
32 Échangeur thermique à serpentin
33 Vase d'expansion solaire
34 Soupape de sécurité
35 Vanne de remplissage
36 Circulateur
37 Manomètre
38 Vanne de remplissage et purge
39 Séparateur d'air
40 Réservoir récupérateur de glycol
13
21
12
30
31
