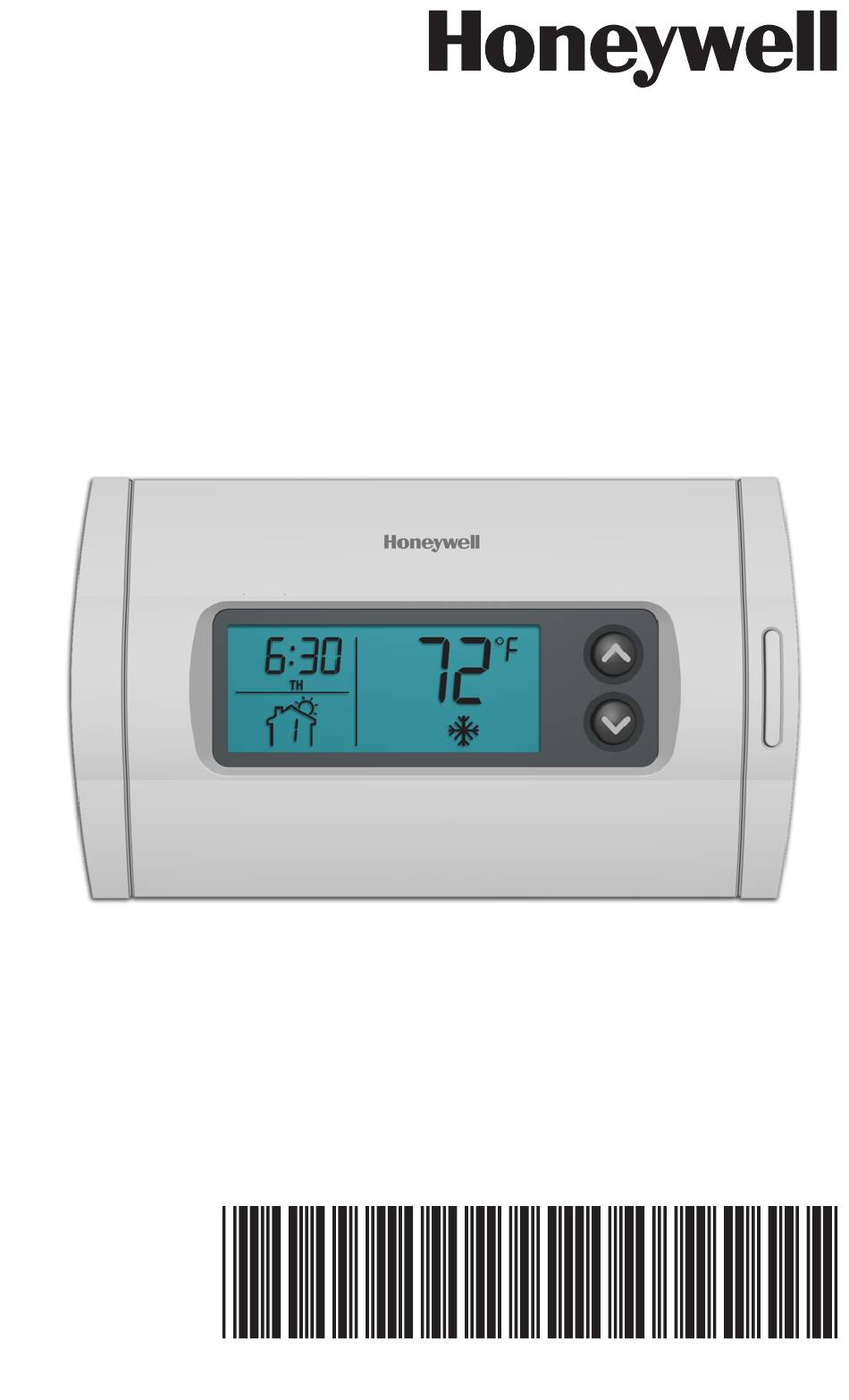

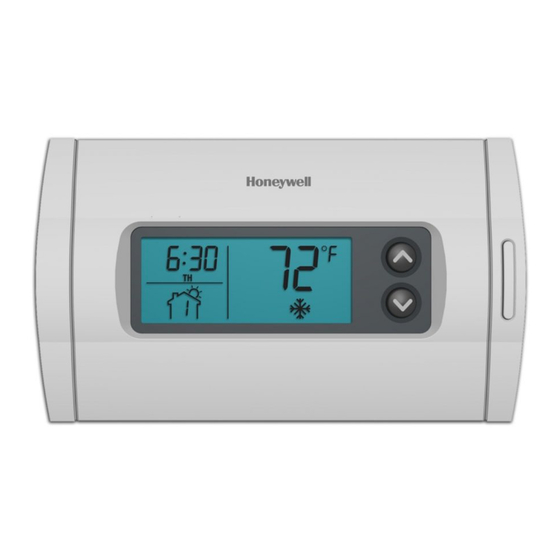

- Page 1 Quick Installation Guide RTH2310 Programmable Thermostat 69-2214EF-04...
- Page 2 Quick Installation Guide Installation is Easy Your new thermostat has been designed for fast and easy installation. Just follow the simple step-by-step instructions in the following pages. Identify your system type. Remove your old thermostat. Identify the wires. Mount the new wallplate. Connect the wires.
- Page 3 RTH2310 Programmable Thermostat Identify System Type This thermostat is compatible with the following systems: • Gas, oil or electric furnace • Central air conditioner • a hot water system with or without pump • a millivolt system • a central heating and cooling system If you are not sure of your system type or if you have any other questions, call us toll-free at 1-800-468-1502.
-
Page 4: Remove Old Thermostat
Quick Installation Guide Remove Old Thermostat Turn power off at the heating/cooling system. Remove old thermostat, but leave wallplate with wires attached. Do not remove wallplate yet. MERCURY NOTICE: Do not put your old thermostat in the trash if it contains mercury in a sealed tube. - Page 5 RTH2310 Programmable Thermostat Identify Wires If any wires are not attached to your old thermostat or are attached to a terminal marked C or C1, they will not be connected to your new thermostat. Wrap the bare metal end of each of these wires with electrical tape, so it cannot touch and short other wires.
- Page 6 Quick Installation Guide Mount New Wallplate Remove coverplate. Loosen screw (the screw remains captive on wallplate). Remove thermostat. Mark and drill appropriate mounting holes (or use existing holes). Insert plastic anchors. Pass wires through opening of wallplate and secure wallplate to the wall using provided screws.
- Page 7 RTH2310 Programmable Thermostat Connect Wires (typical wiring) Remove jumper if you have both R and Rc wires. Match each labeled wire with the terminal having the same letter. Loosen the terminal screws using a screwdriver, insert the wires, then tighten the screws.
- Page 8 Quick Installation Guide Connect Wires (less common wiring) If a labeled wire does not match any terminal designation, see diagram below. Do not use C, X or B. Wrap bare end of wire with electrical tape. If wires are connected to both Rh and Rc terminals, remove jumper (see previous page).
- Page 9 RTH2310 Programmable Thermostat Specify Furnace Type Set the Jumper J2, on the back of the thermostat, if you have connected a wire to the G terminal. J2 jumper Leave the jumper in this factory-set position if you have a gas or oil furnace.
-
Page 10: Install Batteries
Quick Installation Guide Install Batteries Pull out the battery cover. Install the batteries as shown. Observe the polarity. Reinstall the battery cover. You will hear a clicking sound. After the batteries are installed, the thermostat per- forms a series of tests for approximately 5 seconds. Afterwards, the screen displays the actual tempera- ture. - Page 11 RTH2310 Programmable Thermostat Install thermostat Mount the thermostat on the wallplate. Tighten the screw and install the coverplate. Turn power back on at the heating/cooling system.
-
Page 12: System Setup
Quick Installation Guide System Setup Press both buttons simultaneously for 3 seconds to enter or exit the setup menu. To advance to the next function, briefly press both buttons simultaneously. To change the setting, press the button. DISPLAY DESCRIPTION OPTIONS Temperature display °C or °F Time display... - Page 13 Guide d’installation rapide RTH2310 Thermostat programmable 69-2214EF-04...
-
Page 14: Installation Facile
Guide d’installation rapide Installation facile Votre nouveau thermostat est conçu pour un montage rapide et facile. Suivez les explications simples fournies dans les pages suivantes. Identifier votre type de système. Enlever l’ancien thermostat. Identifier les fils. Installer la nouvelle plaque murale. Brancher les fils. -
Page 15: Identifier Le Type De Système
Thermostat programmable RTH2310 Identifier le type de système Ce thermostat est compatible avec les systèmes suivants : • fournaise électrique, au gaz ou au mazout • climatiseur central • système de chauffage à eau chaude avec ou sans pompe •... -
Page 16: Retirez L'ancien Thermostat
Guide d’installation rapide Retirez l’ancien thermostat Mettre le système de chauffage /climatisation hors tension. Enlever l’ancien thermostat, mais pas la plaque murale et les fils qui y sont reliés. Ne pas enlever la plaque murale AVIS SUR LE MERCURE : Ne pas jeter votre ancien thermostat aux ordures s’il contient une ampoule de mercure. -
Page 17: Identifier Les Fils
Thermostat programmable RTH2310 Identifier les fils Si des fils ne sont pas branchés aux bornes de l’ancien thermostat ou sont branchés à une borne marquée C ou C1, ils ne seront pas branchés au nouveau thermostat. Recouvrir le bout dénudé de chaque fil non utilisé... - Page 18 Guide d’installation rapide Installer la nouvelle plaque murale Retirer le couvercle. Dévisser la vis de fixation (elle reste captive sur la plaque murale). Retirer le thermostat. Marquer et percer des trous de fixation (ou utiliser les trous existant). Insérer les chevilles d'ancrage.
-
Page 19: Branchement (Typique)
Thermostat programmable RTH2310 Branchement (typique) Enlever le cavalier si vous avez les fils R et Rc. Associer chaque fil étiqueté à la borne ayant la même lettre. Dévisser les vis des bornes avec un tournevis, insérer les fils et resserrer les vis. - Page 20 Guide d’installation rapide Branchement (moins commun) Si un fil étiqueté ne correspond pas à aucune borne, voir le diagramme ci-dessous. Ne pas utiliser C, X ou B. Enrouler le bout dénudé du fil avec du ruban isolant. Si des fils sont reliés aux bornes Rh et Rc, enlever le cavalier (voir la page précédente).
-
Page 21: Préciser Le Type De Fournaise
Thermostat programmable RTH2310 Préciser le type de fournaise La position du cavalier J2, à l'endos du thermostat, est important si vous avez branché un fil à la borne G. Cavalier J2 Laisser le cavalier dans cette position si vous avez une fournaise à gaz ou au mazout. -
Page 22: Installer Les Piles
Guide d’installation rapide Installer les piles Retirer le couvercle du compartiment à piles. Installer les piles tel qu'illustré. Observer la polarité. Remettre le couvercle en place. Un déclic se fera entendre. Une fois les piles installées, le thermostat effectue une série de tests, qui dure environ 5 secondes. -
Page 23: Installer Le Thermostat
Thermostat programmable RTH2310 Installer le thermostat Placer le thermostat sur la plaque murale. Serrer la vis et placer le couvercle. Mettre le système de chauffage/climatisation sous tension. -
Page 24: Réglage Du Système
Guide d’installation rapide Réglage du système Appuyer simultanément sur les boutons buttons pendant 3 secondes pour entrer dans le menu ou en sortir. Pour passer à la fonction suivante, appuyer simultanément et brièvement sur les boutons Pour modifier le réglage, appuyer sur le bouton AFFICHAGE DESCRIPTION OPTIONS...
