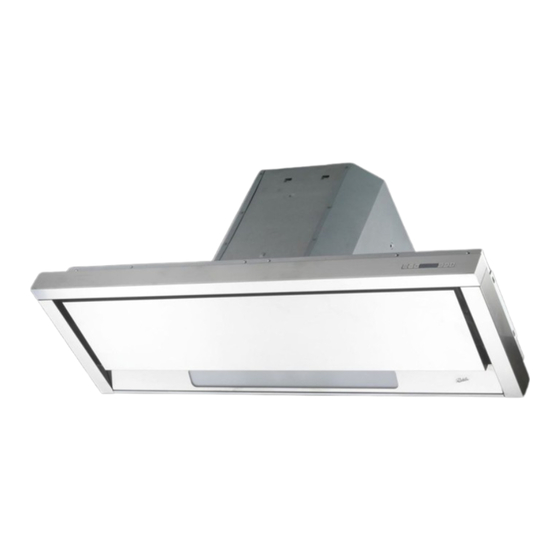

- Page 1 All manuals and user guides at all-guides.com Premium 2 610-910 Mode d’emploi et installation Hotte de Cuisine Instructions for use and installation Cooker Hood...
-
Page 2: Table Des Matières
All manuals and user guides at all-guides.com Instructions Manual INDEX RECOMMENDATIONS AND SUGGESTIONS ........................11 CHARACTERISTICS ................................12 INSTALLATION..................................14 USE ......................................16 MAINTENANCE ...................................17 Manuel d’Instructions SOMMAIRE CONSEILS ET SUGGESTIONS............................19 CARACTERISTIQUES.................................20 INSTALLATION..................................22 UTILISATION ..................................24 ENTRETIEN..................................25... -
Page 3: Recommendations And Suggestions
All manuals and user guides at all-guides.com RECOMMENDATIONS AND SUGGESTIONS INSTALLATION • The manufacturer will not be held liable for any damages resulting from incorrect or improper installation. • The minimum safety distance between the cooker top and the extrac- tor hood is 650 mm. -
Page 4: Characteristics
All manuals and user guides at all-guides.com CHARACTERISTICS Dimensions Ø 150 0-170 Components Ref. Q.ty Product Components Hood Body, complete with: Controls, Light, Blower, Filters square xing brackets Flange ø 150 mm Closing element Ref. Q.ty Installation Components Screws 4 x 16 Screws M5 x 16 Screws 3,5 x 9,5 Q.ty Documentation... - Page 5 All manuals and user guides at all-guides.com Ø150 0-170...
-
Page 6: Installation
All manuals and user guides at all-guides.com INSTALLATION Drilling the Support surface and Fitting the Hood ny permanent electrical installation must comply ith the latest regulations concerning this type of instal- lation and a quali ed electrician must carry out the or . on-compliance could cause serious accidents or in ury and ould deem the manufacturers guarantee null and void. - Page 7 All manuals and user guides at all-guides.com • o drill the outlet onto the top of the all furniture. • o x the 2 squares using the provided scre s. • o x the 2 squares using the provided scre s. 15 min.
-
Page 8: Use
All manuals and user guides at all-guides.com Control panel TOUCH CONTROL FUNCTION ON/OFF Motor Switches the ho od m otor on a nd off. T he la test se lected speed appears on the display. Decreases the suction speed: V3 → V2 → V1 Speed - Increases the suction speed: V1 →... -
Page 9: Maintenance
All manuals and user guides at all-guides.com MAINTENANCE Cleaning the Comfort Panel • Open the comfort panel; turn the hooks and remove the panel by slightly pressing the rear side. • Do not wash the comfort panel i n the dish washing machine. •... - Page 10 All manuals and user guides at all-guides.com Odour lters (Recirculation version) REPLACING ACTIVATED CHARCOAL FILTERS • These filters are not w ashable and cannot be regenerated, and must b e rep laced ap proximately every four months of o pera- tion, or more frequently with heavy usage.
-
Page 11: Conseils Et Suggestions
All manuals and user guides at all-guides.com CONSEILS ET SUGGESTIONS INSTALLATION • Le fabricant décline toute responsabilité en cas de dommage dû à une installa- tion non correcte ou non conforme aux règles de l’art. • La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins. -
Page 12: Caracteristiques
All manuals and user guides at all-guides.com CARACTERISTIQUES Encombrement Ø 150 0-170 Composants Réf. Q.té Composants de Produit Corps Hotte équipé de : Commandes, Lumière, Groupe, Ventilateur, Filtres Flasque ø 150 mm Pro l fermeture Réf. Q.té Composants pour l ’installation Vis 4 x 16 Vis M5 x 16 Vis 3,5 x 9,5... - Page 13 All manuals and user guides at all-guides.com Ø150 0-170...
-
Page 14: Installation
All manuals and user guides at all-guides.com INSTALLATION Perçage Plan de support et Montage Hotte M ontag e et raccordement doiv e nt ê tre réalisés par un i n s t a l l a t e u r * q u a l i f i é . ( * ) L e n o n - r e s p e c t d e c e t t e c o n d i t i o n e n t r a î... - Page 15 All manuals and user guides at all-guides.com • Percer le dessus du meuble haut. • Fixer les 2 équerres à l’aide des vis fournies. 15 min. - 30 Max. X = Epaisseur porte At t e n t i o n : L a p o s i t i o n d e s é q u e r r e s p o u r r a ê t r e m o d i f i é e s u i v a n t l a p o s i t i o n d u b a n d e a u é...
-
Page 16: Utilisation
All manuals and user guides at all-guides.com UTILISATION Tableau des commandes TOUCHE FONCTIONS ON/OFF Moteur Actionne et arrête le moteur d’aspiration. Sur l’afficheur est visualisé le pas de la vitesse précédemment sélectionnée. Réduit la vitesse du moteur: V3 → V2 → V1 Vitesse - Augmente la vitesse du moteur: V1 →... -
Page 17: Entretien
All manuals and user guides at all-guides.com ENTRETIEN Nettoyage des Confort Panel • Ouvrir le confort panel, en intervenant sur le s boutons spécia- lement pr évus, puis le décrocher en exerçant une légère pr es- sion sur la partie arrière. •... - Page 18 All manuals and user guides at all-guides.com Filtre anti-odeur (Version filtrante) REMPLACEMENT FILTRE AU CHARBON ACTIF • Ils ne sont pas lavables ni régénérables; les remplacer au moins tous les quatre mois d’utilisation ou plus f réquemment en cas d’utilisation très intense. •...
- Page 19 LIG H T BLUE - BLEU CLAIR - H ELL BLAU PINK - ROSE - ROSA PURPLE - M AUVE - M ALVER FARBIG W H ITE - BLANC - W EISS Y ELLOW - J AUNE - G ELB PREMIUM 2 610-910 01.01.2015 3S_Premium 2 610 910_150101 page 1...
- Page 20 All manuals and user guides at all-guides.com The wires in this mains ELECTRICAL CONNECTION lead are coloured in ELECTRICAL REQUIREMENTS accordance with the Any permanent electrical installation must comply following code: with the latest I.E.E. Regulations and local Electricity Green & Yellow Earth Board regulations.
-
Page 21: Filtre Recyclage Assemblé Recycling Filter
All manuals and user guides at all-guides.com Filtre recyclage assemblé Recycling filter... - Page 22 All manuals and user guides at all-guides.com Ø200 0-170 PREMIUM 910 SM...
- Page 23 All manuals and user guides at all-guides.com Ø200 0-170 PREMIUM 610 SM...
- Page 24 All manuals and user guides at all-guides.com Premium Premium L > 1000 mm L > 700 mm L = 900 mm L = 600 mm...
