TACOTHERM FRESH MEGA3 / MEGA3 X
2.3 Dispositifs de sécurité
2.3.1 Dispositifs de sécurité installés
2.3.1.1 Soupapes d'arrêt principales
Robinets à boisseau sphérique

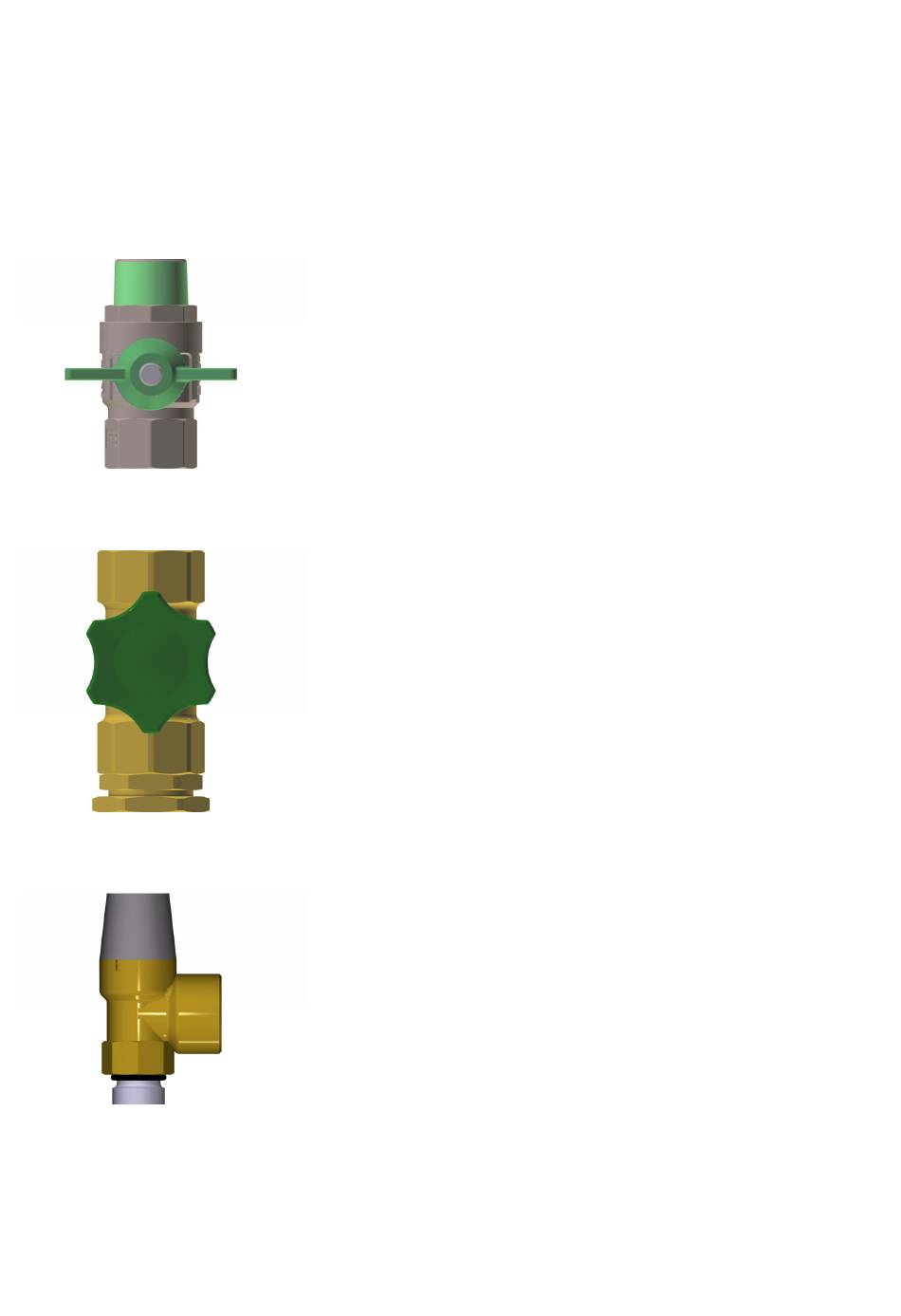

Fig. 2 : Robinet à boisseau sphérique
Robinets rotatifs
Fig. 3 : Robinet rotatif
2.3.1.2 Soupape de sécurité
Fig. 4 : Soupape de sécurité
12 Manuel d'utilisation
Les robinets à boisseau sphérique (Fig. 2 ) servent à fermer les cir-
cuits au niveau des interfaces. En cas de dysfonctionnement, fermer
le robinet à boisseau sphérique. Le robinet à boisseau sphérique est
fermé lorsque la poignée est à l'horizontale. En cas d'incertitude sur
le robinet à boisseau sphérique qui doit être fermé, fermer tous les
robinets à boisseau sphérique.
Les robinets rotatifs (Fig. 3 ) servent à fermer les circuits au niveau
des interfaces. En cas de dysfonctionnement, tourner la poignée
dans le sens des aiguilles d'une montre jusqu'à la butée. En cas d'in-
certitude sur le robinet rotatif qui doit être fermé, fermer tous les
robinets rotatifs.
La soupape de sécurité (Fig. 4 ) détend la station en cas de surpres-
sion. La soupape de sécurité est calibrée à 10 bars et ne doit pas être
réglée lors de la mise en service.
Une conduite d'évacuation doit être raccordée à la soupape de sécu-
rité lors de l'installation (
d'évacuation à la soupape de sécurité » à la page 36 ).
Ä Chapitre 5.3.2 « Raccorder la conduite
V01.2020 01/2020 N° d'art. 215746 N° EA 1318
Sécurité
