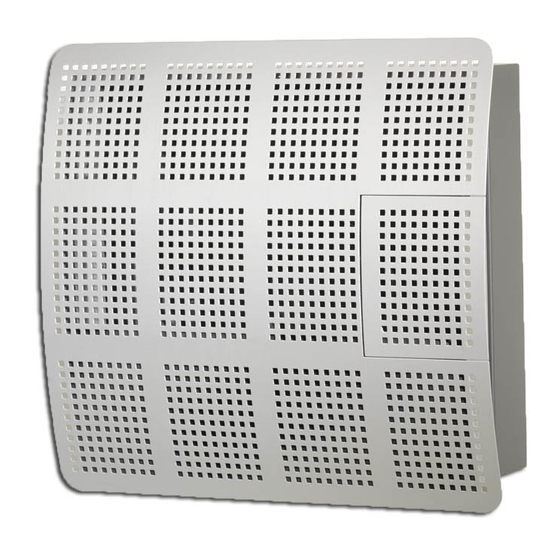

Dru STYLE 3-01 Instructions D'installation Et Mode D'emploi

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 27

Liens rapides

Télécharger ce manuel
INSTALLATIEVOORSCHRIFT EN GEBRUIKERSHANDLEIDING NL/BE
INSTRUCTIONS FOR INSTALLATION AND OPERATION GB/IE
INSTALLATIONSVORSCHRIFT UND GEBRAUCHSANWEISUNG DE/AT/BE/LU/CH
INSTRUCTIONS D'INSTALLATION ET MODE D'EMPLOI FR/BE/LU/CH
NORME PER L'INSTALLAZIONE E INSTRUZIONE PER L'USO IT
MANUAL DE INSTALACIÓN Y GUÍA DEL USUARIO ES
INSTALLASJONSFORSKRIFT OG BRUKSANVISNING NO
Bewahren Sie dieses Dokument sorgfältig auf
Conservez soigneusement cette notice
Conservare con cura uesto manuale dell'utente
Guarde cuidadosamente esta guía para el usuario
DRU VERWARMING B.V.
HOLLAND
STYLE 3-01
STYLE 4-01
STYLE 5-01
Bewaar dit document zorgvuldig
Please retain this document carefully
Ta godt vare på dette dokumentet
957.884.01

Publicité

Table des Matières
loading

Manuels Connexes pour Dru STYLE 3-01

Sommaire des Matières pour Dru STYLE 3-01

  • Page 1 INSTRUCTIONS D’INSTALLATION ET MODE D’EMPLOI FR/BE/LU/CH NORME PER L’INSTALLAZIONE E INSTRUZIONE PER L’USO IT MANUAL DE INSTALACIÓN Y GUÍA DEL USUARIO ES INSTALLASJONSFORSKRIFT OG BRUKSANVISNING NO STYLE 3-01 STYLE 4-01 STYLE 5-01 Bewaar dit document zorgvuldig Please retain this document carefully Bewahren Sie dieses Dokument sorgfältig auf...

  • Page 3: Table Des Matières

    Door bedrijfsinterne maatregelen is gewaarborgd dat door DRU geproduceerde toestellen aan de essentiële eisen van de verordening betreffende gasverbrandingstoestellen en daarbij toegepaste normen voldoen. Deze verklaring verliest haar geldigheid als zonder schriftelijke toestemming van DRU wijzigingen aan het toestel worden aangebracht. Een kopie van het CE keuringscertificaat is te downloaden via www.druservice.com.

  • Page 4: Woord Vooraf

    (b.v. steen of beton), als aan een wand van brandbaar handleiding goed door, zodat u zich vertrouwd maakt met materiaal (b.v. hout) geïnstalleerd worden. Style 3-01 ,4-01 het toestel. Wilt u meer ondersteuning, neem dan contact en 5-01 op propaan (G31) zijn plaatsbaar in mobiele wagens op met uw leverancier.

  • Page 5: De Geveldoorvoer Met Telescopische Inlaatpijp

    Lengte inlaatpijp Lengte uitlaatpijp met “Top” naar boven bij het plaatsen van het muur- STYLE 3-01 wanddikte + 20mm wanddikte + 40mm rooster. Schuif de andere helft van de inlaatpijp door de STYLE 4-01, 5-01 wanddikte + 20mm wanddikte + 30mm...

  • Page 6: Aansluiting Van De Gastoevoer

    Aansluiting van de gastoevoer Voor de verschillende typen gevelkachels gelden onderstaande aansluitingen: • STYLE 3-01 3/8” binnendraad • STYLE 4-01, 5-01 3/8” buitendraad Indien de toevoerleiding door de achterplaat het toestel binnenkomt moet men het plaatje uitdrukken.

  • Page 7: Gebruikershandleiding

      O stand      knop wijst naar O  Vol stand knop wijst naar STYLE 3‐01: Het bakje bevindt zich links van het  Waakvlamstand    knop wijst naar    STYLE 3-01: Het bakje bevindt zich links van het gasregelblok.  Vol stand    knop wijst naar    gasregelblok. Draai de ontsteekknop vanaf O stand linksom, tevens    ...

  • Page 8: Algemene Opmerkingen

    Maak zo weinig mogelijk gebruik van kaarsen en olielamp- jes en houd het verbrandingslontje zo kort mogelijk. Deze “sfeerbrengers” zorgen voor aanzienlijke hoeveel- Style 3-01, 4-01 en 5-01 op propaan (G31) zijn heden vervuilde en ongezonde roetdeeltjes in uw woning. plaatsbaar in mobiele wagens mits voldaan Rook van sigaretten en sigaren bevat o.a.

  • Page 9: Ombouwinstructies

    OMBOUWINSTRUCTIES OMBOUWINSTRUCTIES Style 3-01, 4-01, 5-01 8. Instellen van de branderdruk Koppel de gastoevoerleiding weer aan het toestel en De ombouw moet worden uitgevoerd door een erkende OMBOUWINSTRUCTIES de branderdruk eenvoudig met een manometer open de gastoevoer van het nieuwe gas. Het gasregelblok installateur.

  • Page 10: Technische Gegevens

    TECHNISCHE GEGEVENS TECHNISCHE GEGEVENS Typeaanduiding(en):  Style 3‐01 Style 4‐01 Style 5‐01 Type /  /  /  2EK3P 2E+3P 2H3P 2EK3P 2E+3P 2H3P 2EK3P 2E+3P 2H3P Categorie 2E3P 2ELL 2L3P 2H3P 2E3P 2ELL 2L3P 2H3P 2E3P 2ELL 2L3P 2H3P G25/ G25/ G25/ Gassoort: Symbool Eenheid G25.3* G25.3* G25.3*...
  • Page 11 This declaration will lose its validity if adjustments are made to the appliance, without prior written permission by DRU. A copy of the CE test certificate can be downloaded via www.druservice.com.

  • Page 12: Installing To A Wall Of Non-Flammable Material

    This means that all visible surfaces, including the glass pane, can become hotter than 100C°. It is recom- We would like to thank you for buying this DRU prod- mended to always place a protective grating in front of uct.

  • Page 13: The Exterior Wall Duct With Telescopic Inlet Pipe

    They should catch on the turned-back Length of inlet pipe Length of outlet pipe edge of the mounting sheet. STYLE 3-01 Thickness of wall + 20mm Thickness of wall + 40mm STYLE 4-01, 5-01 Thickness of wall + 20mm Thickness of wall + 30mm Attach the sealing ring (3) and the wall ring (4) to the half inlet pipe (see ffigure for the correct order).

  • Page 14: Placing The Housing

    (R.H.S.). Connection of the gas supply For the different types are the connections as mentioned below: • STYLE 3-01 3/8” inner thread • STYLE 4-01, 5-01 3/8” outer thread If the supply pipe enters the appliance through the back plate, press out the disc in the plate.

  • Page 15: User Manual

    Full position button points to STYLE 3‐01: Het bakje bevindt zich links van het  Waakvlamstand    knop wijst naar    Style 3-01: The tray is located on the left side of the gas gasregelblok.  Vol stand    knop wijst naar    Turn the ignition button to the left from position O, control.

  • Page 16: General Notes

    In case of malfunctions, you should always Do not use abrasives when cleaning the heater. Damage contact him. You supplier will contact DRU if he feels this to the casing varnish, caused by anything being put on the is necessary.

  • Page 17: Conversion Instructions

    CONVERSION INSTRUCTIONS OMBOUWINSTRUCTIES de branderdruk eenvoudig met een manometer CONVERSION INSTRUCTIONS Style 3-01, 4-01, 5-01 gecontroleerd kan worden. Draai de 8. Setting the burner pressure drukmeetpuntschroef (4) los en sluit de De ombouw moet worden uitgevoerd door een The conversion should be performed by a recognised Reconnect the gas supply pipe to the appliance and open manometer aan.

  • Page 18: Technical Data

    TECHNICAL DATA TECHNICAL DATA Style 3‐01 Style 4‐01 Style 5‐01 Model identifier(s): Type /  /  /  2EK3P 2E+3P 2H3P 2EK3P 2E+3P 2H3P 2EK3P 2E+3P 2H3P Category 2E3P 2ELL 2L3P 2H3P 2E3P 2ELL 2L3P 2H3P 2E3P 2ELL 2L3P 2H3P G25/ G25/ G25/ Gastype: Symbol Unit G25.3* G25.3* G25.3*...

  • Page 19: Ce-Erklärung

    Verordnung in Bezug auf Geräte zur Verbrennung gasförmiger Brennstoffe und die dabei angewandten Normen erfüllen. Diese Erklärung verliert ihre Gültigkeit, wenn ohne vorherige schriftliche Genehmigung der DRU irgendwelche Änderungen am Gerät vorgenommen werden. Eine Kopie des CE-Prüfzertifikats können Sie herunterladen auf www.druservice.com.

  • Page 20: Einige Kurze Worte

    Auspacken werden. Nach dem Auspacken muss die Verpackung auf dem regulären Weg entsorgt werden. Die Style 3-01, 4-01 und 5-01, die mit Propan (G31) betrieben werden, dürfen in mobile (gezogene) Wagen Anschluss eingebaut werden, wenn die folgenden Voraussetzungen Dieses Gerät muß von einem zugelassenen Installateur erfüllt sind:...

  • Page 21: Installation Der Standard Giebeldurchführung

    Schieben Sie die andere Hälfte des Einlassrohrs Länge Einlassrohr Länge Auslassrohr durch die Montageplatte (2) und sorgen Sie dafür, STYLE 3-01 Wandstärke + 20mm Wandstärke + 40mm dass die eingelassenen Befestigungsbügel (5) auf der STYLE 4-01, 5-01 Wandstärke + 20mm Wandstärke + 30mm...

  • Page 22: Installation Der Innenausrüstung

    Thermostatfühler in dem Fühlerhalter rechts unten an, auf die Hinterseite der Hinterplatte. Anschluss der Gaszuleitung Für die verscheidenen Gas-Raumheizer geltenn nachfol- gende Gasanschlüsse: • STYLE 3-01 3/8” Innengewinde • STYLE 4-01, 5-01 3/8” Aussengewinde Falls die Zufuhr-leitung durch die rückw. Platte des Geräts geleitet wird, muß...

  • Page 23: Bedienungsanleitung

    O stand      knop wijst naar O  Stand Voll Der Knopf zeigt auf STYLE 3‐01: Het bakje bevindt zich links van het  Waakvlamstand    knop wijst naar    Style 3-01: Der Kasten befindet sich links neben dem gasregelblok.  Vol stand    knop wijst naar    Gasregelblock. Drehen Sie den Zündknopf aus Stand O links herum.  ...

  • Page 24: Allgemeine Bemerkungen

    Warl im Gasregelblock erst handfest angedreht und zuständig. Bei Störungen wenden Sie sich bitte auf jeden danach mit einem Steckschlüssel und einer Vierteldrehung Fall an ihn. Ihr Lieferant schaltet DRU ein, wenn er das für gut festgedreht werden. notwendig hält. Die fabriksseitige Garantie auf Ihr Gerät beträgt zwei Jahre ab dem Kaufdatum.

  • Page 25: Anweisungen Zur Umrüstung

    ANWEISUNGEN ZUR UMRÜSTUNG ANWEISUNGEN ZUR UMRÜSTUNG Style 3-01, 4-01, 5-01 8. Einstellen des Brennerdrucks Schließen Sie die Gaszufuhrleitung wieder an das Gerät Die Umrüstung muss von einem anerkannten Installateur an und öffnen Sie die Gaszufuhr für den neuen Gastyp. durchgeführt werden.

  • Page 26: Technischen Daten

    TECHNISCHEN DATEN TECHNISCHEN DATEN Style 3‐01 Style 4‐01 Style 5‐01 Modellkennung(en): /  /  /  2EK3P 2E+3P 2H3P 2EK3P 2E+3P 2H3P 2EK3P 2E+3P 2H3P Kategorie 2E3P 2ELL 2L3P 2H3P 2E3P 2ELL 2L3P 2H3P 2E3P 2ELL 2L3P 2H3P G25/ G25/ G25/ Gastyp: Symbol Einheit G25.3* G25.3* G25.3* Indirekte Heizfunktion...
  • Page 27 à combustion de gaz et aux normes qui en découlent. La présente déclaration n’est cependant plus valable si des modifications sont apportées à l’appareil sans l’accord préalable écrit de DRU. Une copie du certificat de contrôle de qualité est à télécharger par l’intermédiaire de www.druservice.com.

  • Page 28: Installation À Un Mur En Matériau Inflammable

    (comme le bois). Déballage de l’appareil Après avoir déballé l’appareil, jetez l’emballage Les Style 3-01, 4-01 et 5-01 au propane (G31) peuvent être conformément aux règles en vigueur. installés dans des habitations mobiles pour autant qu’ils...

  • Page 29: Installation Du Conduit Standard De Traversée De Façade

    ATTENTION: Ne pas couper les composants de la longueur de la conduite d’amenée conduite du côté où les colliers de fixation ont été placés. STYLE 3-01 épaisseur du mur + 20mm Installation du conduit de traversée de façade STYLE 4-01, 5-01 épaisseur du mur + 20mm avec conduite d’amenée téléscopique...

  • Page 30: Installation De L'ouvrage Interne

    Connexion de l‘alimentation en gaz Pour les différents types de poêles muraux les raccorde- ments suivants sont applicables: • STYLE 3-01 3/8” filetage intérieur • STYLE 4-01, 5-01 3/8” filetage extérieur Si le tuyau d’alimentation passe par la plaque arrière de l’appareil, il faut enfoncer la partie réservée à...

  • Page 31: Manuel De L'utilisateur

      O stand      knop wijst naar O  Style 3-01 : Le bac se trouve sur la gauche du bloc de STYLE 3‐01: Het bakje bevindt zich links van het  Waakvlamstand    knop wijst naar    Tournez le bouton d’allumage vers la gauche à partir de régulation d’alimentation de gaz.

  • Page 32: Remarques Générales

    Au cas où le manteau de cheminée vient d’être fait ou après des Les Style 3-01, 4-01 et 5-01 au propane (G31) peuvent être installés dans des habitations travaux de modification, il est conseillé d’attendre au moins 6 semaines pour chauffer jusqu’à...

  • Page 33: Instructions De Conversion

    INSTRUCTIONS DE CONVERSION INSTRUCTIONS DE CONVERSION Style 3-01, 4-01, 5-01 8. Réglage de la pression du brûleur Raccordez de nouveau la conduite d’alimentation de gaz La conversion doit être exécutée par un installateur agréé. à l’appareil et ouvrez l’alimentation de gaz, sachant qu’il s’agit désormais d’un nouveau gaz Le bloc de régulation...

  • Page 34: Données Techniques

    DONNÉES TECHNIQUES DONNÉES TECHNIQUES Style 3‐01 Style 4‐01 Style 5‐01 Référence(s) du modèle: Type /  /  /  2EK3P 2E+3P 2H3P 2EK3P 2E+3P 2H3P 2EK3P 2E+3P 2H3P Catégorie 2E3P 2ELL 2L3P 2H3P 2E3P 2ELL 2L3P 2H3P 2E3P 2ELL 2L3P 2H3P G25/ G25/ G25/ Type de gaz: Symbole Unité G25.3* G25.3* G25.3*...
  • Page 35 Allacciamento alla rete del gas ........36 DICHIARAZIONE CE Grazie ad alcune misure aziendali interne si garantisce che gli apparecchi prodotti da DRU soddisfano i requisiti essenziali dei regolamenti riguardanti gli apparecchi a combustione di gas e delle norme ad esse correlate. La presente dichiarazione perde la propria validità...

  • Page 36: Prefazione

    (ad es. in legno). Una volta terminato il disimballaggio, i materiali di imballo vanno eliminati secondo le norme vigenti. Gli Style 3-01, 4-01 e 5-01 a propano (G31) sono installabili Allacciamento in carrelli da traino sempre che soddisfino i seguenti requisiti: L’apparecchio deve essere allacciato alla rete del gas da un...

  • Page 37: Installazione Della Parte Interna Della Stufa

    ATTENZIONE: non tagliare i pezzi del tubo al lato in lunghezza del tubo d’immissione cui sono montate le staffe di fissaggio. STYLE 3-01 spessore della parete + 20mm Installazione del condotto attraverso il muro STYLE 4-01, 5-01 spessore della parete + 20mm esterno con tubo telescopico d’immissione...

  • Page 38: Allacciamento Alla Rete Del Gas

    Allacciamento alla rete del gas Per i vari tipi di stufa a muro valgono i seguenti allaccia- menti: • STYLE 3-01 3/8” filettatura femmina • STYLE 4-01, 5-01 3/8” filettatura omi’no Qualora la tubatura d’adduzione del gas entri nell’apparecchio passando attraverso la piastra posteri-...

  • Page 39: Manuale Utente

    O stand      la manopola indica knop wijst naar O  STYLE 3‐01: Het bakje bevindt zich links van het  Waakvlamstand    knop wijst naar    Style 3-01: La vaschetta si trova a sinistra del blocco di gasregelblok.  Girare la manopola di accensione dalla posizione O verso Vol stand    knop wijst naar    regolazione del gas.

  • Page 40: Indicazioni Generali

    6 settimane prima di iniziare a riscaldare, per dare il tempo all’umidità di evaporare da Gli Style 3-01, 4-01 e 5-01 a propano (G31) pareti, pavimenti e soffitti. sono installabili in carrelli da traino sempre...

  • Page 41: Ristuzioni Di Conversione

    RISTUZIONI DI CONVERSIONE RISTUZIONI DI CONVERSIONE Style 3-01, 4-01, 5-01 8. Regolazione della pressione del bruciatore La conversione deve essere eseguita da un installatore Raccordare nuovamente la condotta di alimentazione autorizzato. del gas ed aprire l’alimentazione del nuovo gas. Il blocco...

  • Page 42: Specifiche Tecniche

    SPECIFICHE TECHNICHE SPECIFICHE TECHNICHE Style 3‐01 Style 4‐01 Style 5‐01 Identificativo del modello: Tipo /  /  /  2EK3P 2E+3P 2H3P 2EK3P 2E+3P 2H3P 2EK3P 2E+3P 2H3P Categoria 2E3P 2ELL 2L3P 2H3P 2E3P 2ELL 2L3P 2H3P 2E3P 2ELL 2L3P 2H3P G25/ G25/ G25/ Tipo di gas: Simbolo Unità G25.3* G25.3* G25.3*...
  • Page 43 Esta declaración perderá su validez en caso de que se lleven a cabo modificaciones en el aparato sin la autorización previa por escrito de DRU. Se puede des- cargar una copia del certificado de inspección CE en www.druservice.com.

  • Page 44: La Salida Estandar De Pared

    Una vez que Vd. la haya desembalado, el material de (madera por ejemplo). embalaje tiene que ser desechado segun las normas locales. Los Style 3-01, 4-01 y 5-01 a propano (G31) se pueden colocar en vehículos que remolquen vehículos móviles, Instalación siempre que cumplan lo siguiente: Este aparato tiene que ser instalado por un instalador •...

  • Page 45: Salida De Pared Con Tubo De Salida Telescópico

    Longitud tubo de entrada Longitud tubo salida con la marca “Top” hacia arriba al montar la regilla. STYLE 3-01 Grosor de pared + 20mm Grosor de pared + 40mm Introduzca la otra mitad del tubo en la plancha de montaje...

  • Page 46: Conexión A La Conducción De Gas

    Conexión a la conducción de gas Para los diferentes tipos de chimeneas de pared se aplican las siguientes conexiones: • STYLE 3-01 3/8 rosca interior • STYLE 4-01, 5-01 3/8 rosca exterior En caso de que la cañería de gas tenga que introducirse al aparato por la placa trasera haga saltar la pieza preperfora- da.

  • Page 47: Manual Del Usuario

    O stand      knop wijst naar O  STYLE 3‐01: Het bakje bevindt zich links van het  Waakvlamstand    knop wijst naar    Style 3-01: la bandeja se encuentra a la izquierda del Gire el botón de encendido desde la posición O a la gasregelblok.  Vol stand    knop wijst naar    bloque regulador de gas.

  • Page 48: Recomendaciones Generales

    El humo del tabaco contiene alquitrán que cuando se Los Style 3-01, 4-01 y 5-01 a propano (G31) se pueden colocar en vehículos que remolquen calienta se adhiere a las paredes frias o humedas. En caso de una chimenea de construcción o después de una...

  • Page 49: Instrucciones De Modificación

    INSTRUCCIONES DE MODIFICACIÓN INSTRUCCIONES DE MODIFICACIÓN Style 3-01, 4-01, 5-01 8. Ajuste de la presión del quemador Las modificaciones las deberá realizar un instalador Vuelva a acoplar el conducto de suministro de gas al autorizado. aparato y abra el suministro del nuevo gas. El bloque regulador de gas tiene un punto de medición de presión,...

  • Page 50: Especificaciones Técnicas

    ESPECIFICACIONES TÉCNICAS ESPECIFICACIONES TÉCNICAS Identificador(es) del modelo Style 3‐01 Style 4‐01 Style 5‐01 Tipo /  /  /  2EK3P 2E+3P 2H3P 2EK3P 2E+3P 2H3P 2EK3P 2E+3P 2H3P Categoría 2E3P 2ELL 2L3P 2H3P 2E3P 2ELL 2L3P 2H3P 2E3P 2ELL 2L3P 2H3P G25/ G25/ G25/ Tipo de gas: Símbolo Unidad G25.3* G25.3* G25.3*...
  • Page 51 Tiltak internt i bedriften sikrer at apparater som er produsert av DRU oppfyller de grunnleggende kravene i forordningen om gassforbrenningsapparater og de standarder som gjelder i den forbindelse. Denne erklæringen mister gyldigheten når det gjøres endringer på apparatet uten skriftlig samtykke fra DRU. En kopi av CE inspeksjonssertifikatet kan lastes ned via www.druservice.com.

  • Page 52: Forord

    Kjære kunde! rundt apparatet. Hjertelig takk for at du valgte dette DRU. Generelt produktet. Våre produkter er utviklet og produsert i Apparatet kan festes både til en vegg av ikke-brennbart samsvar med de høyeste krav til kvalitet, ytelse og...

  • Page 53: Teleskopisk Inntaksrør

    MONTERINGSFORSKRIFT slik at de klemmer forsiktig innvendig i inntaksrøret, slik Feste monteringsplaten holder gitteret seg på plass. Merket “Top” må holdes opp (fig. 1, 3, side 57) ved plasseringen av gitteret. Skyv de to festebøylene (5) OBS! Sørg for at monteringsplaten(2) er i water, sørg for over trekkstengene (6), og sørg for at festebøylene fester/ at inntaksrøret heller ned utover (1cm per 1m) og at hekter seg over kanten på...

  • Page 54: Tilkopling Av Gasstilførselen

    Tilkopling av gasstilførselen For de forskjellige typene gassovner gjelder tilkoblingene nevnt under: • STYLE 3-01 3/8” innvendig gjenging • STYLE 4-01, 5-01 3/8” utvendig gjenging Om tilførselsledningen kommer inn i apparatet gjennom bakplaten må...

  • Page 55: Brukerveiledning

    Pilotflammestilling knappen peker mot     Full stilling knappen peker mot O stand      knop wijst naar O  STYLE 3-01: Beholderen befinner seg til venstre for STYLE 3‐01: Het bakje bevindt zich links van het  Waakvlamstand    knop wijst naar    gassreguleringsenheten. Vri tennknappen mot venstre fra O-stillingen, gasregelblok.  Vol stand    knop wijst naar   ...

  • Page 56: Generelle Kommentarer

    Ved problemer skal du alltid kontakte leverandøren rengjøring av kabinettet må du ikke bruke etsende midler din. Din leverandør vil ta kontakt med DRU dersom han eller skuremidler. Lakkskader, som for eksempel kan opp- finner dette nødvendig. Fabrikksgarantien på apparatet ditt stå...

  • Page 57: Ombyggingsinstruksjoner

    OMBYGGINGSINSTRUKSJONER OMBYGGINGSINSTRUKSJONER Style 3-01, 4-01, 5-01 OMBOUWINSTRUCTIES de branderdruk eenvoudig met een manometer gecontroleerd kan worden. Draai de 8. Innstilling av brennertrykket drukmeetpuntschroef (4) los en sluit de Koble gasstilførselsledningen til apparatet Ombyggingen må utføres av en autorisert installatør. De ombouw moet worden uitgevoerd door een manometer aan.

  • Page 58: Tekniske Data

    TEKNISKE DATA TEKNISKE DATA Style 3‐01 Style 4‐01 Style 5‐01 Typebetegnelse(r):  Type /  /  /  2EK3P 2E+3P 2H3P 2EK3P 2E+3P 2H3P 2EK3P 2E+3P 2H3P Kategori 2E3P 2ELL 2L3P 2H3P 2E3P 2ELL 2L3P 2H3P 2E3P 2ELL 2L3P 2H3P G25/ G25/ G25/ Gasstype: Symbol Enhet G25.3* G25.3* G25.3*...
  • Page 59 fig 1 STYLE 3 fig 2 STYLE 3 fig 3 STYLE 4, 5 fig 4 STYLE 4, 5 STYLE...
  • Page 60 G3/8" 38c-2457 fig 5 STYLE 3 38C-2457 fig 6 STYLE 3...
  • Page 61 G3/8" 38C-2492/0 fig 7 STYLE 4,5 38C-2492/0 fig 8 STYLE 4,5 STYLE...
  • Page 62 STYLE 3-01 STYLE 4-01 STYLE 5-01 Unit Fig. 7 & 8 Fig. 9 & 10 Fig. 9 & 10 Ø175 Ø175 Ø175 3/8” 3/8” 3/8” q235 q235 q235 Ø160 Ø160 Ø160 Ø84,7 Ø84 Ø84 q210 q210 q210...
  • Page 63 STYLE...

Ce manuel est également adapté pour:

Style 4-01Style 5-01

Table des Matières
