Notice pour mise en service
3. TRANSPORT ET STOCKAGE
Risque de blessure en cas de non-respect des consignes de sécurité !
Prudence
● Porter l'équipement de protection individuelle ainsi que d'autres équipements de protection requises.
● Éviter les chocs, les coups, les vibrations, etc. sur le régulateur intégré.
● Stocker le régulateur intégré (et le cas échéant l'appareil de réglage complet) dans un endroit sec.
● Respecter la température de transport et de stockage.
4. MONTAGE
4.1 Position de montage
En cas d'une position de montage avec la tige se trouvant en position horizontale, le servomoteur est monté de
manière à ce que les deux colonnettes de l'arcade se trouvent superposés au niveau vertical (Fig. 4).
Risque d'endommagement en cas d'absence de vanne !
Prudence
● En cas d'utilisation du servomoteur sans vanne, le servomoteur risque d'être endommagé à cause de
l'absence de butée. Ne jamais utiliser le servomoteur linéaire sans vanne.
● S'assurer qu'il y a un espace suffisant d'environ 200 mm au-dessus du capot.
● Vérifier l'environnement de travail avant de monter le servomoteur linéaire et de le mettre en service :
● S'assurer que la vanne est montée de façon correcte. Pour des informations détaillées, consulter les
instructions de montage de la vanne.
● Déterminer la position de montage du servomoteur linéaire. Ne jamais monter des servomoteurs linéaires
orienté vers le bas.
A
B

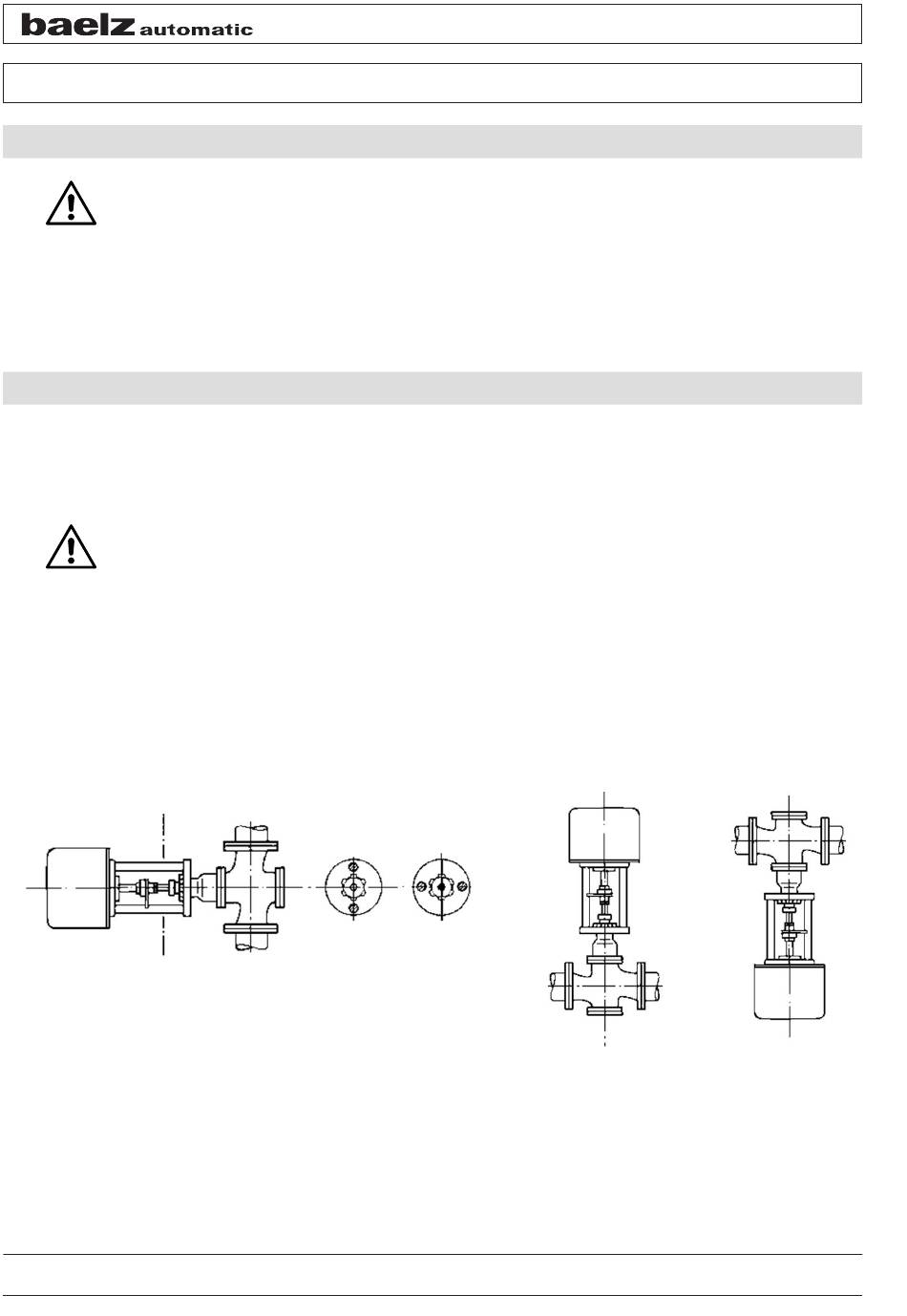

Figure 4 : Position de montage
4.2 Montage du régulateur
Baelz recommande d'acheter le régulateur intégré complètement monté.
Sous réserve de modifications techniques
W. Bälz & Sohn GmbH & Co.
Téléphone +49 (0)7131 15 00 0
A - B
Koepffstrasse 5
Fax +49 (0)7131 15 00 21
Tous droits réservés selon ISO 16016
74076 Heilbronn
www.baelz.de
Page 8/15
NPM 7164
Allemagne
