Montage Van De Kast - Stopscreen - Renson Fixscreen 50 Instructions De Montage

Fixscreen
®
nl
Compatibel met Reynaers Aluminium ConceptWall 50
CF1

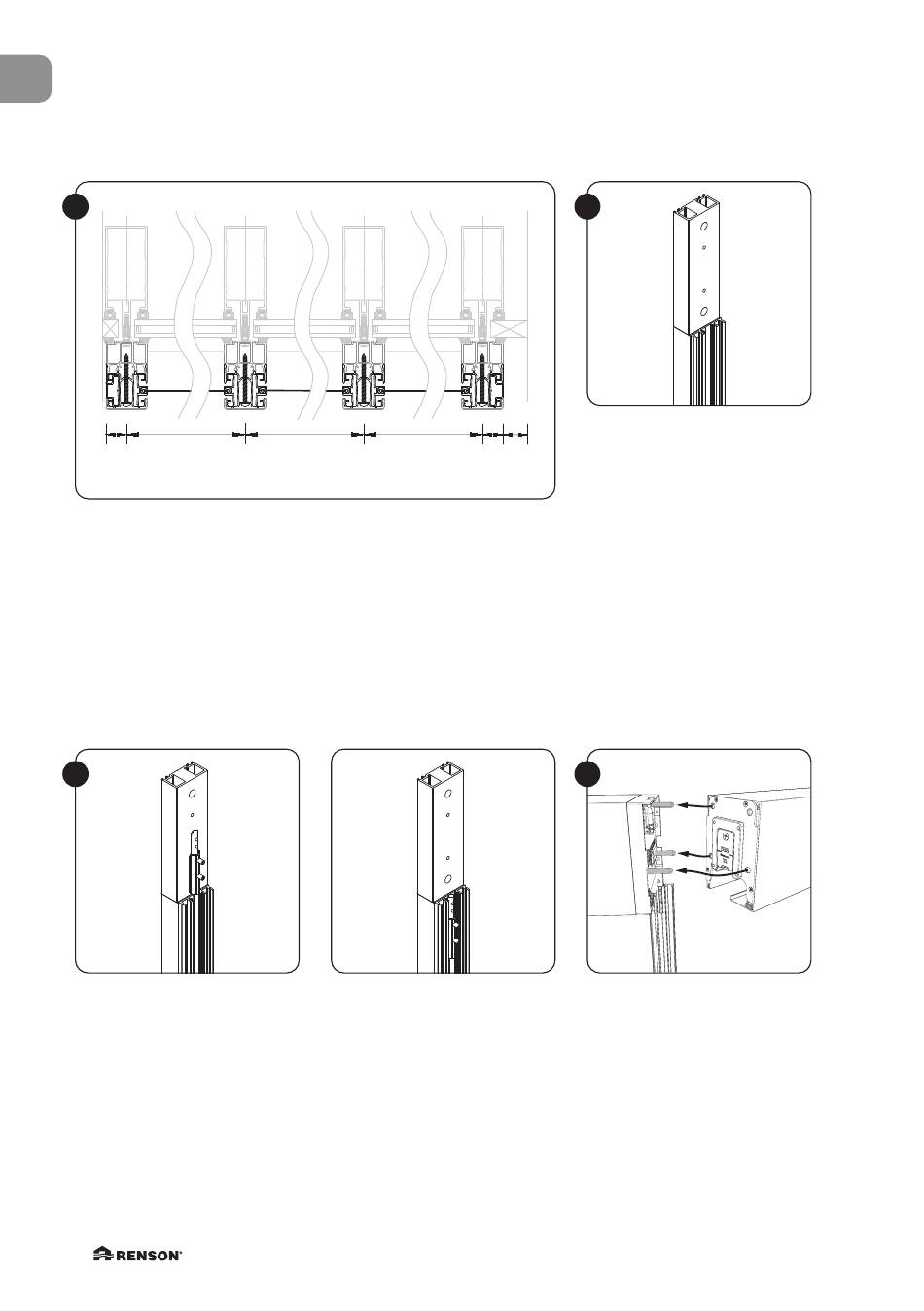

3.3 • Montage van de kast – Stopscreen
1
Breedte
25
startscreen
De stopscreen bevindt zich altijd aan de rechterkant van de
vliesgevel – van buitenaf bekeken. Deze wordt hart op hart
gemeten. Let wel dat deze in realiteit 25 mm breder is.
Deze wordt aan het uiteinde ook standaard voorzien van een
opvulprofiel voor een mooie afwerking.
3
Plaats nu de montagestift in de klemlijst net onder de kast
drager CW50 M Reynaers Aluminium. Breng de montagestift
volledig in en zet deze vast met een inbussleutel 2,5.
10
Minimal Curtain wall 50
CF2
Breedte
tussenscreen
Breedte
25 30
stopscreen
2
Demonteer klemlijst
034.0565.XX ter hoogte van
de kastpositie. De klemlijst
is van Reynaers Aluminium
uit voorzien van zaagsnedes
om deze stap te faciliteren.
Plaats nu de kast drager
CW50 M Reynaers Alu-
minium op de positie van
de verwijderde klemlijst en
zet vast naar de vliesgevel.
Gebruik hiervoor dezelfde
schroeven als voor montage
van de klemijst.
4
Schuif de kast van de
stopscreen over de 3
pinnen van de startscreen of
tussenscreen. Hiervoor is er
een extra montageruimte van
30 mm noodzakelijk zodat
de kast over de pinnen kan
geschoven worden.
