INSTRUCCIONES DE INSTALACIÓN
CÓMO INSTALAR EL RECEPTOR
MODELOS ZONELINE SERIES 5500 y 5800

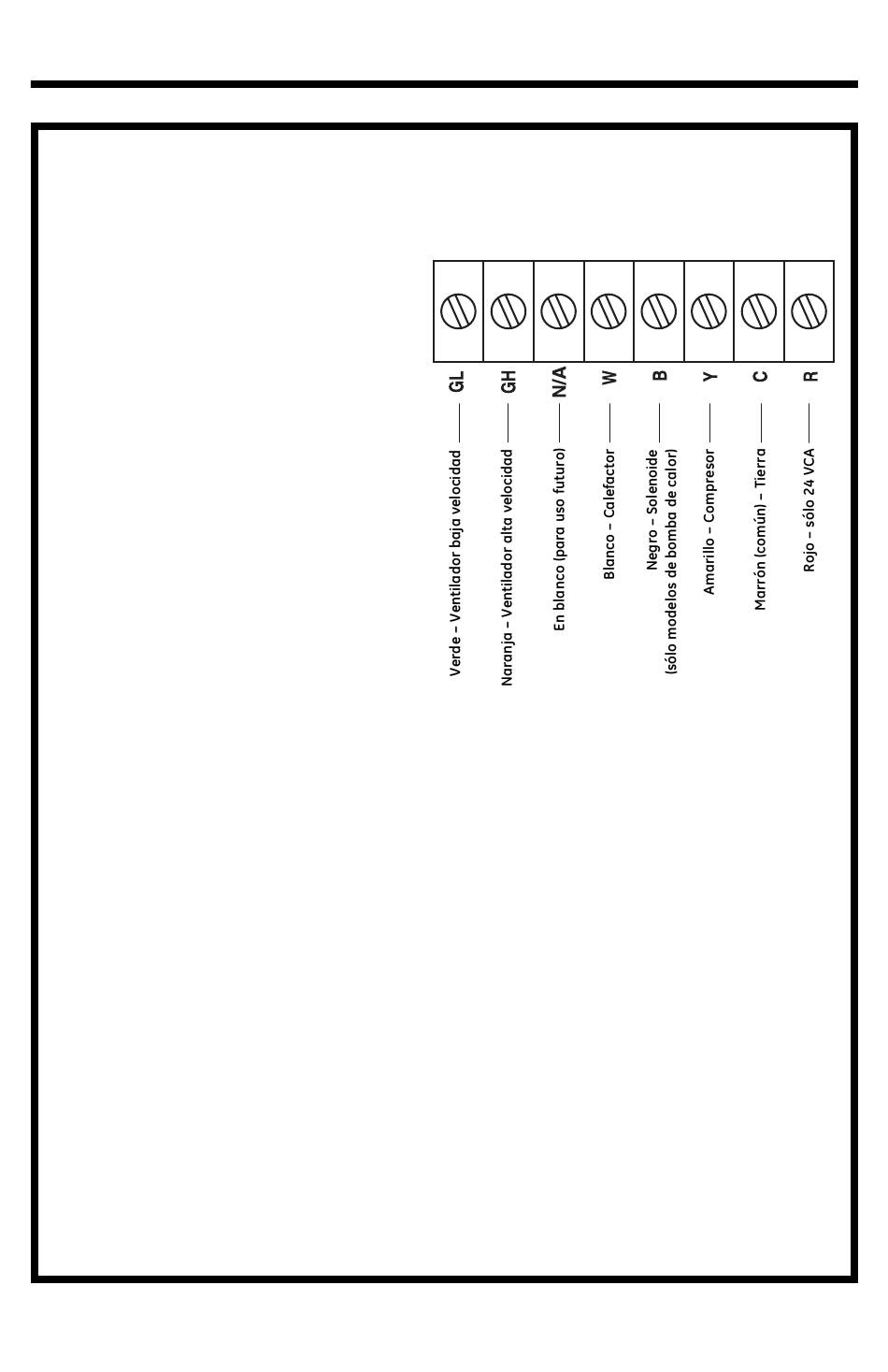

5. Envíe el cable del
termostato desde la
unidad, bajo el lado
derecho de la pared
de control y hacia las
terminales R, GL, GH, B, Y,
W y C del receptor.
Conecte al receptor
introduciendo las puntas
de los alambres en la
parte inferior del bloque
y ajustando los tornillos.
NOTA: Deje suficiente
cable del termostato
para permitir el envío y
la instalación del receptor a la unidad.
6. Encienda la energía desde el panel principal volviendo a
colocar el fusible o accionando el disyuntor adecuado en
la posición ON (encendido).
7. Conecte el termostato al receptor. Ver la sección "Cómo
conectar el receptor" de las páginas 15 y 16.
IMPORTANTE: Este paso debe realizarse
correctamente. Controle el termostato para verificar que
esté transmitiendo al receptor de manera adecuada.
Si las conexiones no se instalaron bien, vuelva a
configurarlas. Ver la sección "Cómo reiniciar el
termostato" del Manual de Propietario.
8. Vuelva a colocar la tapa en el termostato y ajústela con
el tornillo de la tapa.
