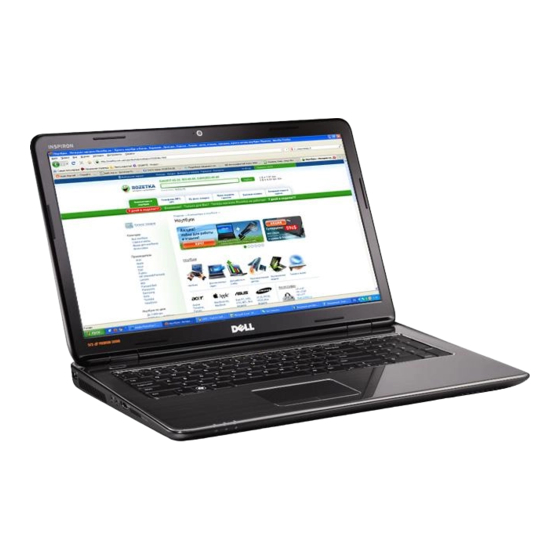

Guide technique Dell™ Inspiron™ N7010
Avant de commencer
Batterie
Lecteur optique
Cache de module
Barrette(s) de mémoire
Disque dur
Clavier
Repose-mains
Carte de bouton d'alimentation
Pile bouton
Carte des voyants d'état
Mini-carte sans fil
Carte interne avec technologie sans fil Bluetooth®
Remarques, précautions et avertissements
REMARQUE : Une REMARQUE indique une information importante qui peut vous aider à mieux utiliser votre ordinateur.
PRÉCAUTION : Une PRECAUTION vous avertit d'un risque d'endommagement du matériel ou de perte de données et vous indique comment éviter
le problème.
AVERTISSEMENT :
Un AVERTISSEMENT indique un risque d'endommagement du matériel, de blessure corporelle ou de mort.
Les informations de ce document sont sujettes à modification sans préavis.
© 2010 Dell Inc. Tous droits réservés.
La reproduction de ce document de quelque manière que ce soit sans l'autorisation écrite de Dell Inc. est strictement interdite.
Marques utilisées dans ce document : Dell, le logo DELL et Inspiron sont des marques de Dell Inc. ; Bluetooth est une marque déposée détenue par Bluetooth SIG, Inc. et utilisée
par Dell sous licence ; Microsoft, Windows, Windows Vista et le logo du bouton de démarrage de Windows Vista sont des marques ou des marques déposées de Microsoft
Corporation aux États-Unis ou dans d'autres pays.
D'autres marques et noms commerciaux peuvent être utilisés dans ce document pour faire référence aux entités se réclamant de ces marques et de ces noms, ou pour faire
référence à leurs produits. Dell Inc. décline tout intérêt dans l'utilisation des marques déposées et des noms de marques ne lui appartenant pas.
Modèle réglementaire : série P08E
Type réglementaire : P08E001
Mars 2010 Rév. A00
Ventilateur du processeur
Haut-parleurs
Ensemble de caisson d'extrêmes graves
Écran
Module de caméra
Cache du milieu
Carte d'E/S
Carte système
Dissipateur de chaleur du processeur
Module de processeur
Carte fille
Connecteur de l'adaptateur secteur
Flashage du BIOS
