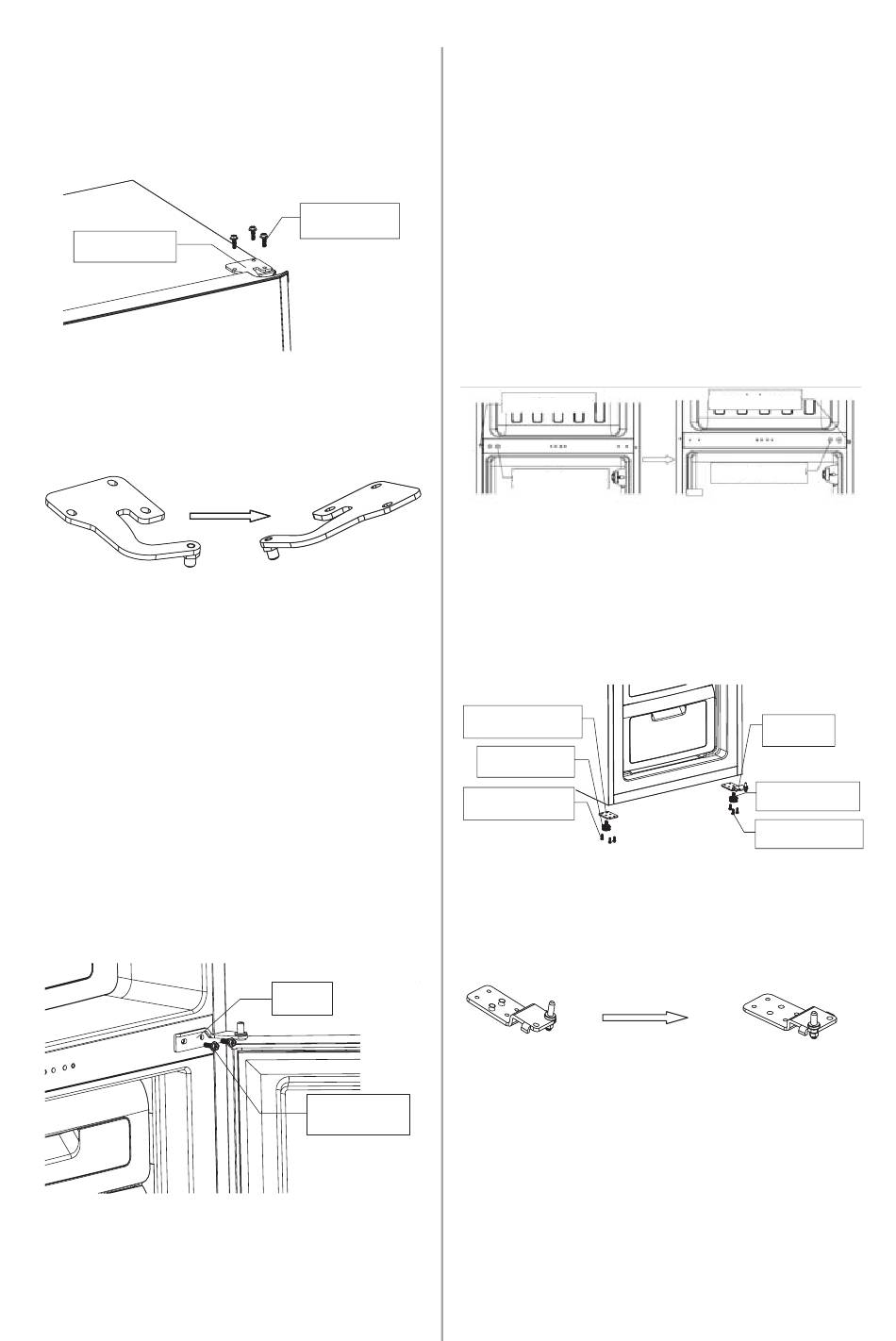

3. Svitare le viti autofilettanti speciali usate per
fissare la cerniera superiore destra con la chiave
a tubo da 8 mm o una chiave per dadi (sostenere
la porta superiore con le mani durante
l'operazione).
cerniera superiore
destra
4. Rimuovere il perno della cerniera superiore,
spostarlo sul lato opposto e stringerlo a fondo.
5. Sollevare la porta superiore e appoggiarla su
una superficie liscia con la parte esterna rivolta
in alto. Svitare la vite autofilettante usata per
fissare il fermaporta e installare il fermaporta sul
lato sinistro.
NOTA: al momento della rimozione della porta,
prestare attenzione alle rondelle presenti tra la
cerniera centrale e la parte inferiore della porta
del congelatore, che potrebbero rimanere
attaccate a quest'ultima. Non devono essere
perse.
6. Svitare le due viti autofilettanti speciali usate
per fissare la cerniera centrale e rimuovere tale
cerniera (che sostiene la porta inferiore).
viti autofilettanti
speciali
cerniera
centrale
viti autofilettanti
speciali
7. Sollevare la porta inferiore e appoggiarla su
una superficie liscia con la parte esterna rivolta
in alto. Svitare la vite autofilettante usata per
fissare il fermaporta e installare il fermaporta sul
lato sinistro.
NOTA: al momento della rimozione della porta,
prestare attenzione alle rondelle presenti tra la
cerniera centrale e la parte inferiore della porta del
congelatore, che potrebbero rimanere attaccate a
quest'ultima. Non devono essere perse.
8. Rimuovere il copriforo dai fori a sinistra come
illustrato e trasferirlo sui fori scoperti sul lato
destro.
copriforo
copriforo
9. Appoggiare il frigorifero su gommapiuma per
imballaggi o materiali simili. Rimuovere entrambi
i piedini inferiori regolabili, la piastra fissa per i
piedini frontale e la cerniera inferiore svitando le
viti autofilettanti speciali.
pannello fisso piedi
anteriori
piedi regolabili
posteriori
viti speciali flangiate
autosigillanti
10. Svitare il perno della cerniera inferiore,
spostarlo nel foro accanto e riavvitarlo.
11. Spostare la cerniera inferiore sul lato sinistro
e fissarla con le viti autofilettanti speciali.
Spostare la piastra fissa per piedini frontale
sull'altro lato e fissarla con le viti autofilettanti
speciali. Installare i piedini inferiori regolabili.
71
copriforo
copriforo
cardine
inferiore
piedi regolabili
posteriori
viti speciali flangiate
autosigillanti
