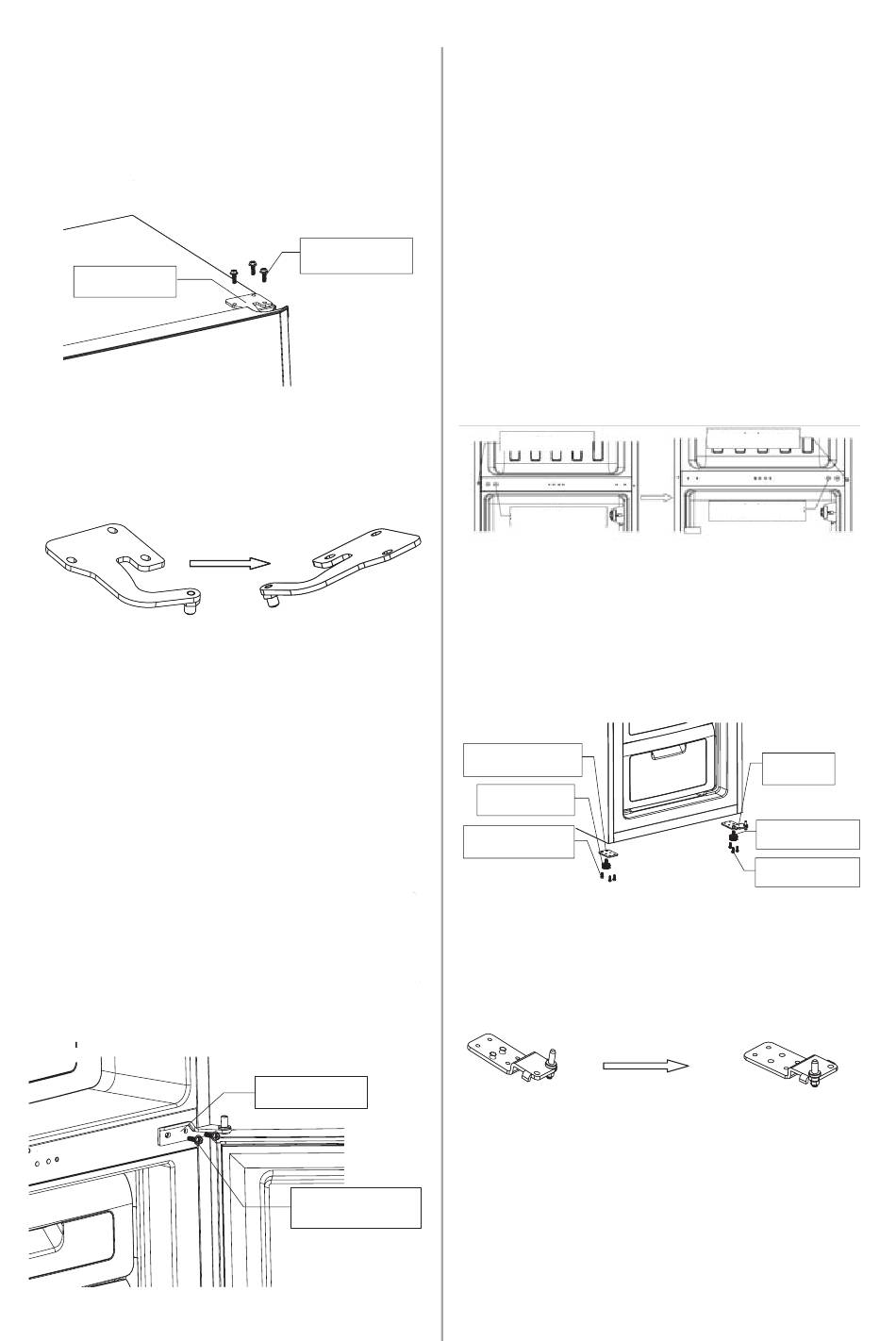

3. Schrauben
Flansch-Schneidschrauben zur Befestigung des
oberen rechten Scharnierteils auf - mithilfe eines
8 mm Steckschlüssels oder Schlüssels. (Bitte
halten Sie die obere Tür währenddessen mit der
Hand fest.)
Rechter oberer
Scharnierteil
4. Entfernen Sie die obere Scharnierachse,
bringen Sie sie auf die andere Seite, ziehen Sie
sie fest und bringen Sie sie anschließend in eine
sichere Stellung.
5. Heben Sie die obere Tür an und platzieren Sie
sie auf eine kratzfreie Unterlage mit der Außen-
seite nach oben. Schrauben Sie die Gewind-
eschraube, die zur Fixierung des Türstoppers
eingesetzt ist, ab und installieren Sie den
Türstopper auf der linken Seite.
HINWEIS: Achten Sie während des Ausbaus der
Tür auf Beilagscheiben zwischen dem Scharnier
und der Unterseite der Tiefkühlfachtür, die in der
Tür einklemmen könnten. Verlieren Sie sie nicht.
6. Schrauben Sie die beiden besonderen
Flansch-Schneidschrauben
Befestigung des mittleren Scharnierteils benutzt
werden; entfernen Sie dann den mittleren Teil,
der die untere Tür an Ort und Stelle hält.
Sie die besonderen
Besondere Flansch-
Schneidschrauben
auf, die
mittleres
Scharniergelenkteil
Besondere Flansch-
Schneidschraube
7. Heben Sie die untere Tür an und platzieren
Sie sie auf eine kratzfreie Unterlage mit der
Außenseite nach oben. Schrauben Sie die
Gewindeschraube,
Türstoppers eingesetzt ist, ab und installieren
Sie den Türstopper auf der linken Seite.
HINWEIS: Achten Sie während des Ausbaus der
Tür auf Beilagscheiben zwischen dem Scharnier
und der Unterseite der Tiefkühlfachtür, die in der
Tür einklemmen könnten. Verlieren Sie sie nicht.
8.Entfernen Sie die Schraubenlochabdeckun-
gen der linken Löcher wie dargestellt und
stecken Sie sie in die Löcher auf der rechten
Seite.
Schraubenloch-
abdeckung
Schraubenloch-
abdeckungen
9. Legen Sie den Kühlschrank auf weichen
Schaumgummi oder Ähnliches. Entfernen Sie
beide verstellbaren Fußteile sowie die vorderen
Befestigungsplatten
Scharnierteile, indem Sie die besonderen
Flansch-Schneidschrauben lösen.
Vordere
Befestigungsplatte
Verstellbares
Fußteil
Besondere Flansch-
Schneidschraube
zur 10.Schrauben Sie die Scharnierachse unten ab
und schrauben Sie sie auf der anderen Seite
fest.
11.Setzen Sie den unteren Scharnierteil auf der
linken Seite ein und befestigen Sie ihn mit den
besonderen Flansch-Schneidschrauben. Setzen
Sie die vordere Befestigungsplatte an der linken
Seite an und befestigen Sie sie mit den
besonderen Flansch-Schneidschrauben. Setzen
Sie die Fußteile unten ein.
die zur Fixierung
Schraubenloch-
abdeckung
Schraubenloch-
abdeckungen
und die unteren
Unteres
Scharnierteil
Verstellbares
Fußteil
Besondere Flansch-
Schneidschraube
11
