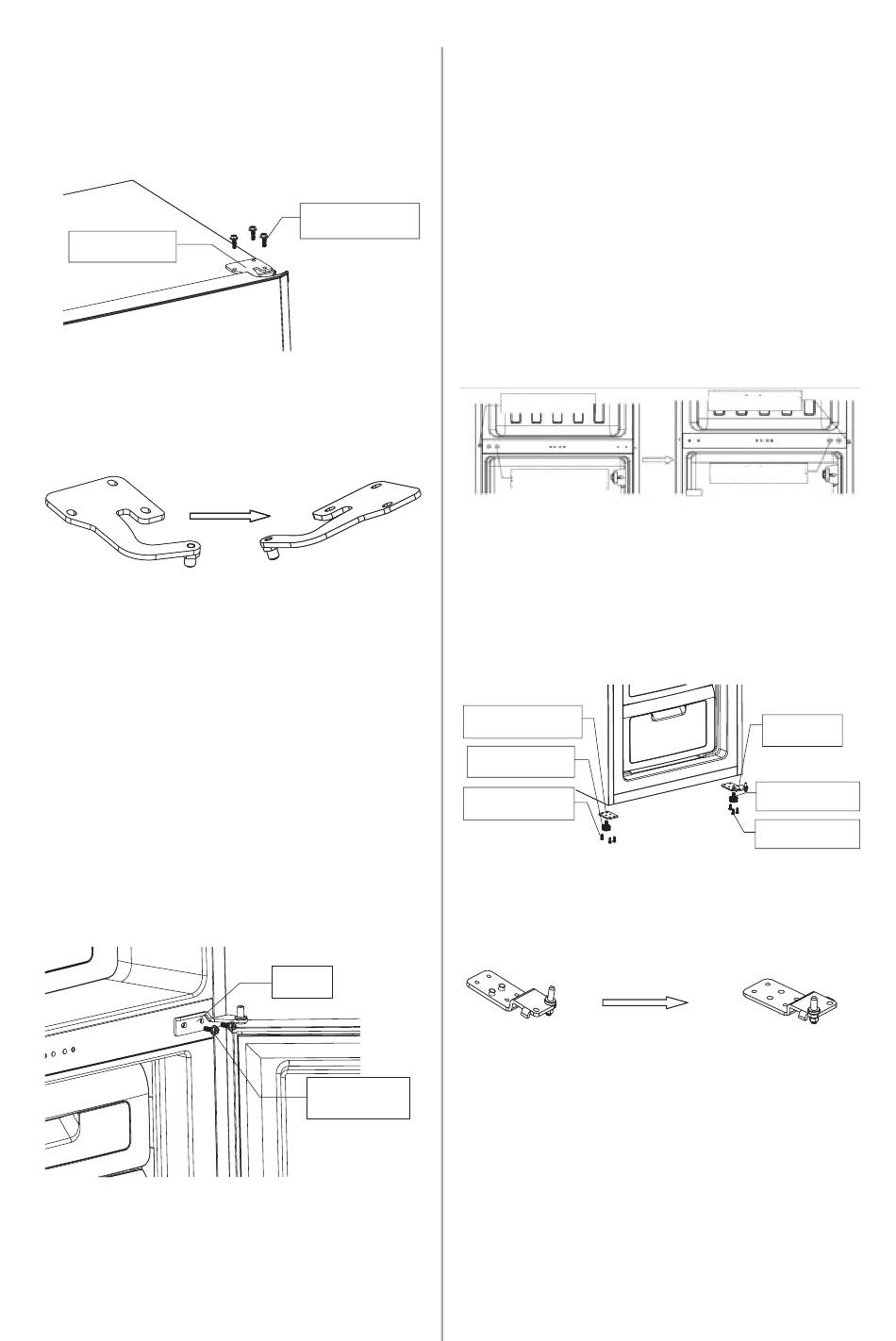

3.Desatornille los tornillos autorroscantes de
brida especial que se utilizan para la fijación de
la parte superior derecha de la bisagra mediante
una llave de 8 mm o una llave inglesa (soporte la
puerta superior con la mano al hacerlo).
parte de la bisagra
superior derecha
4.Retire el eje de la parte superior de la bisagra,
transfiéralo al lado invertido y ajuste en forma
segura, luego, colóquelo en un lugar seguro.
5. Levante la puerta inferior y colóquela sobre
una superficie que no raspe con la parte exterior
hacia arriba. Desatornille
autorroscante que se usa para fijar la puerta e
instale el tope de la puerta en el lado izquierdo.
NOTA: Al quitar la puerta, fíjese en la(s)
arandela(s) entre la bisagra del centro y el fondo
del refrigerador que se pueden quedar pegadas
a la puerta. No las pierda.
6. Desatornille los dos tornillos autorroscantes
de brida especial que se usan para fijar la parte
media de la bisagra y luego saque la parte
media que sostiene a la puerta inferior.
tornillos auorroscantes
con brida especial
el tornillo
bisagra
media
tornillos
auorroscantes con
brida especial
7. Levante la puerta inferior y colóquela sobre
una superficie que no raspe con la parte exterior
hacia arriba. Desatornille
autorroscante para fijar la puerta e instale el
tope de la puerta en el lado izquierdo.
NOTA: Al quitar la puerta, fíjese que se pueden
pegar en la puerta arandela(s) entre la bisagra del
centro y la parte inferior de la puerta del
congelador. No las pierda.
8. Retire la tapa del agujero del tornillo de los
agujeros de la izquierda como se muestra y
transfiéralos a los agujeros destapados en el lado
derecho.
cubierta del orificio
del tornillo
cubierta del orificio
del tornillo
9. Deposite el refrigerador sobre espuma suave
del embalaje o material similar. Saque los pies
ajustables y saque el tablero fijo de los pies
frontales y la bisagra inferior desatornillando los
tornillos autorroscantes de brida especial.
tablero fijo de los
pies frontales
parte ajustable
de los pies inferiores
tornillos auorroscantes
con brida especial
10. Desatornille el eje de la bisagra inferior y
páselo al agujero que está al lado y atorníllelo
11. Reemplace la parte inferior de la bisagra en
el lado izquierdo y ajústelo con los tornillos
autorroscantes de brida especial. Vuelva a
colocar las patas delanteras fijas al otro lado y
fije con los tornillos autorroscantes. Instale los
pies ajustables inferiores,
47
el tornillo
cubierta del
orificio del tornillo
cubierta del orificio
del tornillo
parte de la
bisagra inferior
parte ajustable
de los pies inferiores
tornillos auorroscantes
con brida especial
